數字/指針絕緣電阻測試儀使用方法

數字/指針絕緣電阻測試儀使用方法

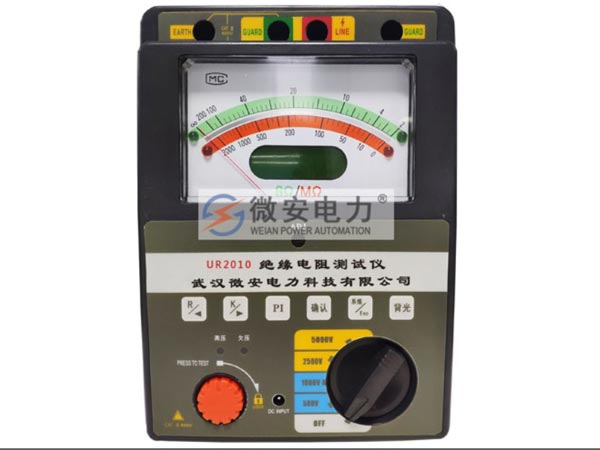

下面我們介紹武漢微安電力UA2010數字/指針絕緣電阻測試儀的使用方法和注意事項。兆歐表是電工常用的一種測量儀表。兆歐表主要用來檢查電氣設備、家用電器或電氣線路對地及相間的絕緣電阻，以保證這些設備、電器和線路工作在正常狀態，避免發生觸電傷亡及設備損壞等事故。UA2010 智能雙顯絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，超薄形張絲表頭與圖形點陣液晶顯示器完美結合，該絕緣電阻測試儀具有多種電壓輸出等級(500V、1000V、2500V、5000V)、容量大、抗干擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。

今天我們使用兆歐表檢定裝置來進行講解。將BC2010智能雙顯兆歐表測試儀的E端和L端分別與兆歐表檢定裝置的E端和L端連接起來。儀器的G端一般可以不接。扭動旋鈕，打開儀器并選擇相應的電壓輸出檔位。我們這里選擇2500V檔，按下"按下測試"旋鈕，并旋轉到鎖定進行測試。我們將兆歐表檢定裝置設置到5GΩ，儀器上顯示" "，同時我們也可以使用機械表頭進行讀值。機械表頭讀值應該注意刻度指示燈。我們再來看看其他電阻值的測試。

UA2010智能雙顯兆歐表測試儀是具有自動計算吸收比和極化指數功能的，我們只需要保持測試狀態到1分鐘或者10分鐘就可以自己得出吸收比和極化指數值，免除了傳統的兆歐表的自己記錄和自動計算的繁瑣操作。 測試完成后，我們只需要按BC2010智能雙顯兆歐表測試儀的上，下鍵進行數據翻頁就可以滾動顯示絕緣電阻，吸收比和極化指數等數據。

測試完成后，依次將"按下測試""檔位"等旋鈕扭到OFF狀態，讓儀器自動放電完成后，拆線！請勿不關閉高壓輸出情況下拆線，容易造成儀器和人員安全隱患。

UA2010智能雙顯兆歐表測試儀操作和注意事項就講到這里，更多操作和試驗方法講解請瀏覽微安電力官方網站進行查詢，謝謝。
