PT勵磁特性測試儀簡介 ----Product introduction
UAPT-L PT勵磁特性測試儀是我公司根據PT的國家標準《GB/T 22071.2-2008 互感器試驗導則 第2部分：電磁式電壓互感器》的規定，并結合互感器生產廠家的實際需求，與中國電力科學研究院武漢高壓研究所聯合研制的專門針對PT出廠勵磁特性、空載特性測量的專用儀器。該儀器采用先進的DSP+FPGA技術，跟蹤測量速度快、捕捉數據準確、更能強大、使用方便，在國內處于領先水平。
主要特點
1、全自動采集、測量、顯示、存儲、打印所有測量參數和勵磁特性曲線（電壓、 電流、功率、頻率、設備編號、時間等）
2、超大量程，能自動和手動測量設定點的勵磁數據。
3、支持多達100組預設的試品參數，試驗時僅需輸入預設試品參數的編號即可調出捕捉點的序列值，大大提高試驗效率。 4、內置超大容量存儲器，可存儲測試數據，并可經標準工業通訊接口（RS232）上傳至PC機，運用本公司開發的隨機軟件實現數據下載、自動生 成和 編輯典型的測試報告，便于技術管理和存檔。
5、具有完善的過壓、過流過壓保護值是根據試驗參數的設置情況自動調整，既簡便又能確保被試設備的安全。
6、可兼做電壓（流）互感器、消弧線圈的伏安特性試驗。
7、自帶大屏幕圖形LCD，全中文菜單界面，光標提示操作，簡單、方便；實時顯示測試數據和曲線，曲線坐標自動縮放，讀圖更加清晰。
8、自帶微型打印機，可實時打印測試報告。
PT勵磁特性測試儀參數 ----Technical parameter
| 型號 | UAPT-L | |
| 測試用途 | PT出廠勵磁特性、空載特性測量 | |
| 工作電源 | 輸入電壓 | 185Vac～250Vac |
| 允許輸入電壓 | 85Vac～264Vac | |
| 頻率 | 50/60Hz | |
| 允許頻率 | 45Hz～65Hz | |
| 輸入功率 | 40VA | |
| 接頭 | 標準交流插口60320 | |
| 交流電壓 | 范圍 | 0～300V |
| 分辨率 | 0.001V | |
| 準確度 | 0.2%±0.001V | |
| 交流電流 | 范圍 | 0～20A |
| 分辨率 | 0.001A | |
| 準確度 | 0.2%±0.001A | |
| 有功功率 | 范圍 | 0～6kW |
| 分辨率 | 0.001kW | |
| 準確度 | 0.5%±0.001kW | |
| 頻率 | 范圍 | 40～75Hz |
| 分辨率 | 0.001Hz | |
| 準確度 | 0.2%±0.001Hz | |
| 環境條件 | 運行溫度 | -10℃～+50℃ |
| 存儲溫度 | -25℃～+70℃ | |
| 相對濕度 | 5%～95%，不結露 | |
| 物理特性 | 尺寸 | 415×225×200mm3 |
| 重量 | ≈5kg(不包括附件) | |

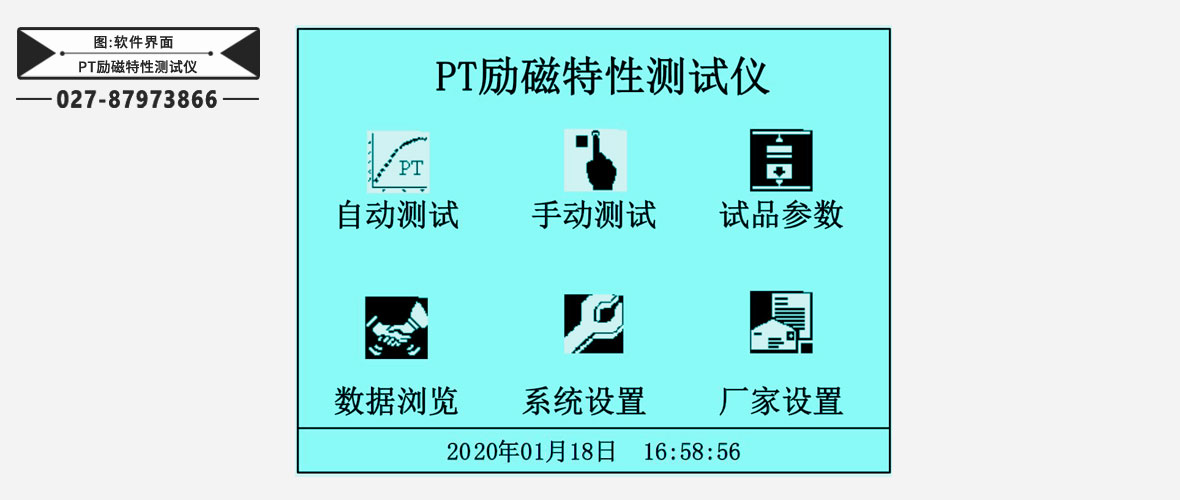

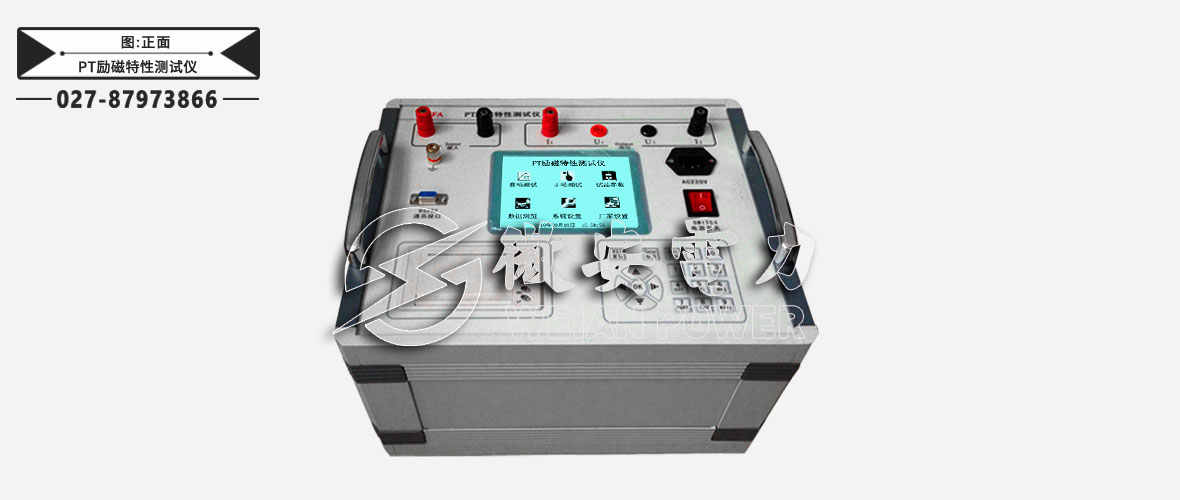

PT勵磁特性測試儀圖片 ----Picture display
PT勵磁特性測試儀附件配件 --------Accessories
本產品UAPT-L PT勵磁特性測試儀詳細清單請以說明書或代銷合同為準
| PT勵磁特性測試儀 | 1臺 |
| 測試線 | 1套 |
| 電源線 | 1根 |
| 接地線 | 1根 |
| RS232數據線 | 1根 |
| 打印紙 | 2卷 |
| 檢驗報告 | 1本 |
| 說明書 | 1本 |
| 合格證 | 1張 |
