雙顯絕緣電阻測試儀簡介 ----Product introduction
武漢微安電力研發的智能雙顯絕緣電阻測試儀型號為UR2010，絕緣電阻測試儀又稱數字絕緣電阻測試儀、指針絕緣電阻測試儀及高壓絕緣電阻測試儀，智能雙顯高壓絕緣電阻測試儀具有500V、1000V、2500V、5000V絕緣電阻測試儀的電壓等級，智能雙顯高壓絕緣電阻測試儀具有指針與數字同步顯示、交直流兩用，UR2010智能雙顯絕緣電阻測試儀適用于測量大容量變壓器、互感器、發電機、高壓電動機及避雷器等絕緣電阻的測試。UR2010智能雙顯絕緣電阻測試儀是微安電力根據DL/T911-2004絕緣試驗標準，該智能雙顯絕緣電阻測試儀嵌入式工業單片機實時操作系統，便攜式設計，方便野外操作。
該智能雙顯絕緣電阻測試儀輸出電壓等級500V、1000V、2500V、5000V，四檔快速切換功能，并自動計算吸收比和極化指數。 UR2010智能雙顯絕緣電阻測試儀容量大、雙刻度顯示，量程自動轉換、抗干擾強、指針與數字同步顯示、該智能雙顯絕緣電阻測試儀采用交直流供電方式、操作簡單。
主要特點
1、有多種電壓輸出選擇UR2010(500V、1000V、2500V、5000V)，測量電阻量程范圍可達0～200GΩ，電阻量程范圍可自動轉換，并有相應的指示
2、兩種方式同步顯示絕緣阻值。機械指針采用超薄型張絲結構抗震能力強。機械指針的采用可容易觀察絕緣電阻的變化范圍，點陣液晶屏的采用可指導用戶操作儀表并可精確得出測量結果
3、機械表頭與液晶屏合二為一。雙刻度顯示，量程自動轉換。彩色刻度易于讀識，并有LED顯示相應色彩
4、嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，測試儀可自動計算吸收比和極化指數，無須人工干預
5、該智能雙顯絕緣電阻測試儀操作界面友好，各種測量結果具有防掉電功能，可連續存儲20次的測量結果
6、該智能雙顯絕緣電阻測試儀產生高壓時，有提示音輸出
7、內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓
8、該智能雙顯絕緣電阻測試儀交直流兩用，配置可充電池和交流適配器
9、該智能雙顯絕緣電阻測試儀采用便攜式設計，便于野外操作
雙顯絕緣電阻測試儀參數 ----Technical parameter
| 型號 | UR2010 | ||||
| UR2000 | |||||
| 輸出電壓 | 500VDC | 1000VDC | 2500VDC | 5000VDC | |
| 精度 | 溫度 | 23℃±5℃ | |||
| 絕緣電阻 |
1MΩ～20GΩ ±5% |
2MΩ～40GΩ ±5% |
5MΩ～100GΩ ±5% |
10MΩ～200GΩ ±5% |
|
| 輸出電壓 |
4MΩ～20GΩ 0～+10% |
8MΩ～40GΩ 0～+10% |
20MΩ～100GΩ 0～+10% |
40MΩ～200GΩ 0～+10% |
|
| 高壓短路電流 | ≥3mA | ||||
| 工作電源 | 8節AA型充電電池，外置充電適配器 | ||||
| 工作溫度及濕度 | -10℃～40℃，最大相對濕度85% | ||||
| 保存溫度及濕度 | -20℃～60℃，最大相對濕度90% | ||||
| 絕緣性能 | 電路與外殼間電壓為1000V DC時，最大2000MΩ | ||||
| 耐壓性能 | 電路與外殼間電壓為2500V AC時，承受1分鐘 | ||||
| 尺寸 | 230×190×90mm3(L×W×H) | ||||
| 重量 | 2kg | ||||
| 附件 | 測試線一套，說明書，合格證，充電適配器，電源線 | ||||
雙顯絕緣電阻測試儀圖片 ----Picture display

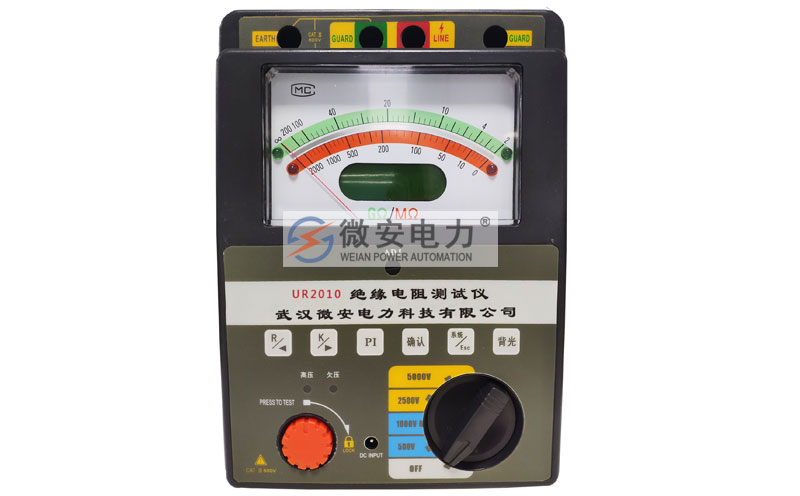

雙顯絕緣電阻測試儀正面

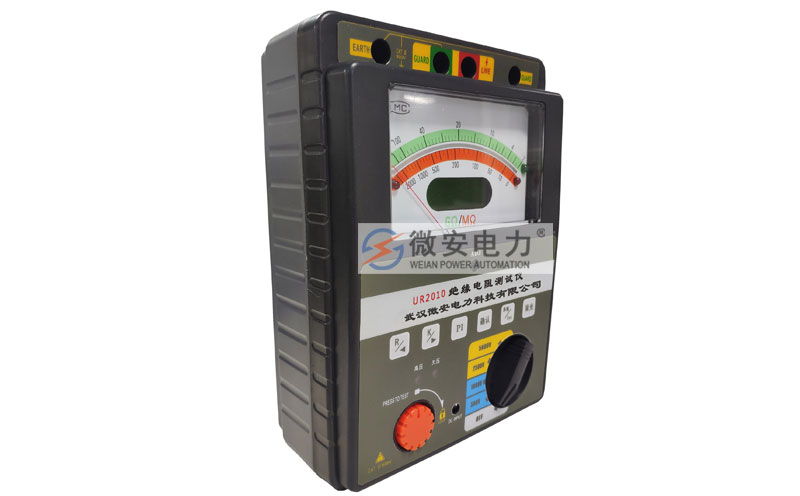

雙顯絕緣電阻測試儀側面

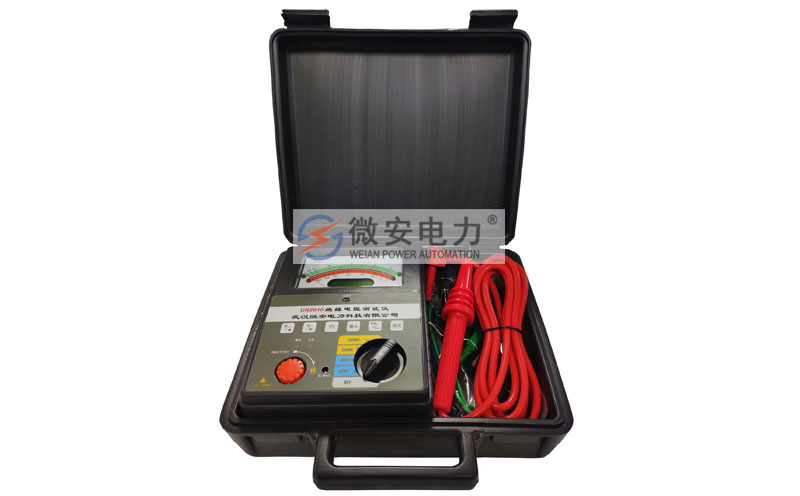

雙顯絕緣電阻測試儀標配

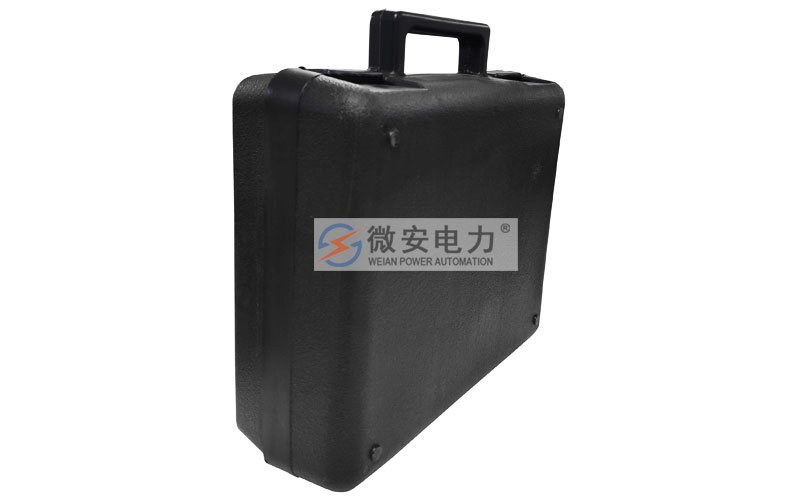

雙顯絕緣電阻測試儀機箱
雙顯絕緣電阻測試儀附件配件 --------Accessories
本產品UR2010絕緣電阻測試儀詳細清單請以說明書或代銷合同為準
| UR2010絕緣電阻測試儀 | 1臺 | 測試線 | 1個 |
| 充電器 | 1個 | 電源線 | 1根 |
| 電池 | 8節 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |

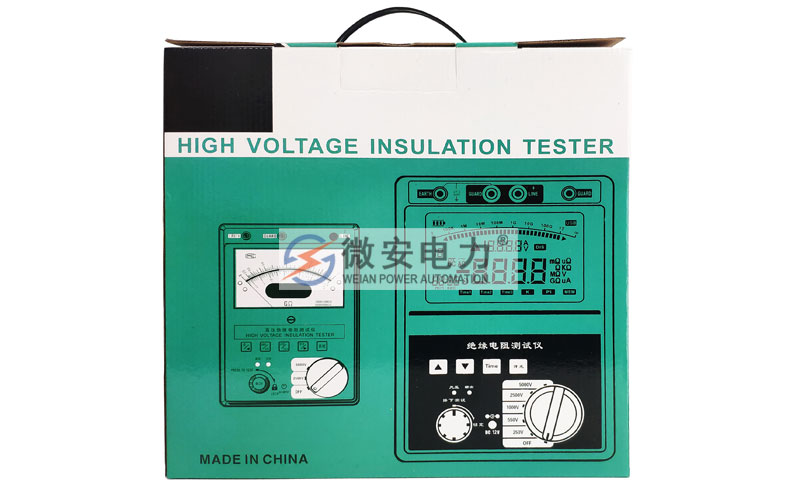

雙顯絕緣電阻測試儀包裝盒
雙顯絕緣電阻測試儀高壓測試線
雙顯絕緣電阻測試儀測試線
雙顯絕緣電阻測試儀充電器
