三卷變壓器變比組別測試儀簡介 ----Product introduction
三卷變壓器變比組別測試儀是一款可以同時對三卷變壓器的高、中、低三側繞組進行變比測試的專用儀器, 傳統的變壓器變比測試儀都是針對兩卷變壓器的,雖然測試三卷變壓器,也可以完成測試,但是比較耗費時間,需要測試高壓/中壓、高壓/低壓兩組數據
微安電力從用戶角度出發,研發了這款三卷變壓器測試儀,旨在為了提高工作效率,一次接線,即可完成變壓器對變比組別測量的全部項目,使用起來非常方便。
三卷變壓器變比組別測試儀又稱三卷變變比測試儀 特種變壓器變比組別測試儀 特種變壓器變比測量儀 Z型變壓器測試儀 三卷變壓器變比測量裝置，變壓器變比測試系統。

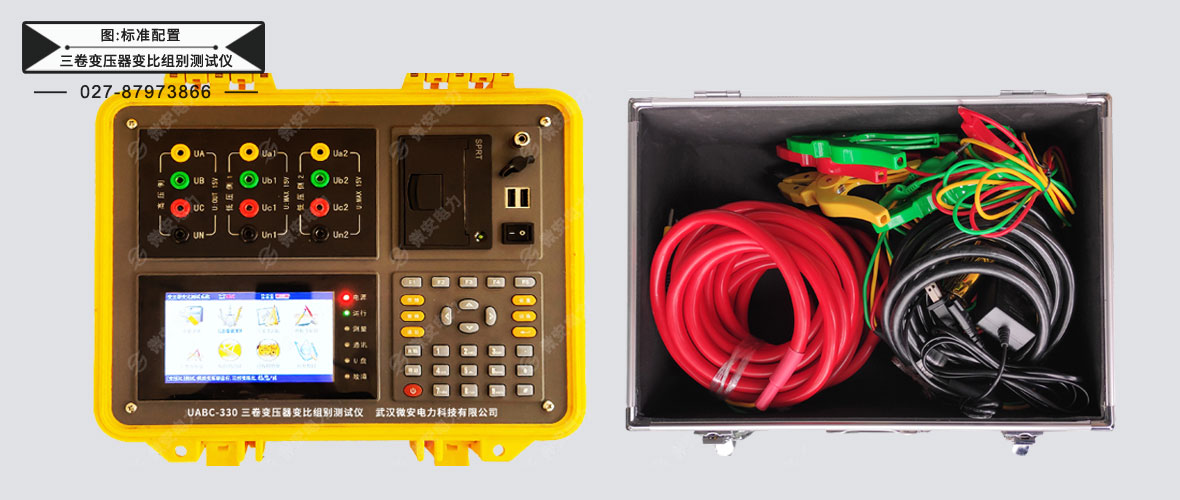

三卷變壓器變比組別測試儀標準配置
主要特點 ----Main features
1、可對各類型的單、三相變壓器進行變比和組別的測試。
2、真正三相測試
3、一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號（0-11等同于1-12）。
4、一次測試即可對三卷變壓器實現高壓/中壓、高壓/低壓兩組數據同時測量出結果
5、相角測量功能：可測量高、低壓側之間的相位角（0-360°），可對非整點的移相變壓器進行變比和角度的測量。
6、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。
7、盲測功能：無需選擇接線方式及接線組別，測量Y/△、△/Y變壓器無需外部短接，可對沒有銘牌的變壓器進行變比和組號的測量。
8、分接測試：能測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，即可自動計算出各分接位置的變比誤差。
9、采用5寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。
10、內含鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行500次以上的測量。
三卷變壓器變比組別測試儀參數 ----Technical parameter
| 變比測量范圍 | 0.9～10000 |
| 測量速度 | 5秒內完成單相變測試，10秒內完成三相變測試 |
| 精度 | 高壓側電壓的測量精度0.05% |
| 低壓側電壓的測量精度0.1% | |
| 相角 | 分辨率：0.01° |
| 測量精度：0.1° | |
| 變比精度 | 分辨率：0.0001 |
| 0.1%（0.9－200） | |
| 0.2%（200－2000） | |
| 0.3%（2000－10000） | |
| 可根據用戶要求可訂制全量程0.1級的設備 | |
| 測試輸出電壓 | 三相5-20V自適應 |
| 充電電壓 | 8.4V |
| 充電電流 | ≤2A |
| 充電時間 | 約3小時 |
| 使用時間 | 大于8小時 |
| 使用環境溫度 | -10℃～40℃ |
| 使用環境濕度 | ＜90% 不結露 |
| 主機尺寸 | 320×240×130 |
| 重量 | 2.3Kg（不含測試線） |
三卷變壓器變比組別測試儀圖片 ----Picture display

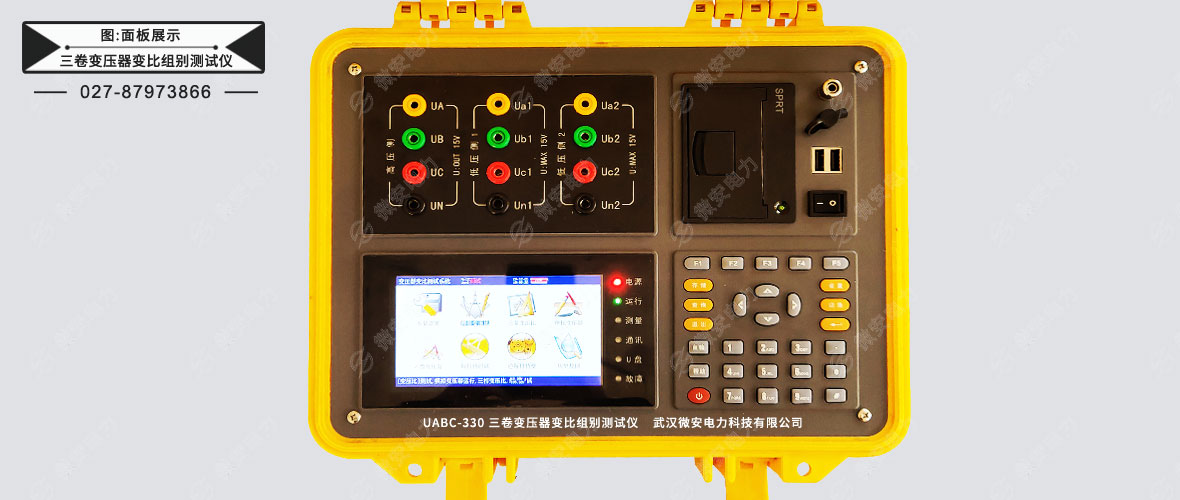

三卷變壓器變比組別測試儀面板
三卷變壓器變比組別測試儀附件配件 --------Accessories
本產品UABC-T三卷變壓器變比組別測試儀詳細清單請以說明書或代銷合同為準
| 三卷變壓器變比組別測試儀 | 1臺 | 打印紙 | 2卷 |
| 測試鉗（高壓側） | 1套(黃綠紅黑) | 充電器 | 1個 |
| 測試鉗（低壓側） | 1套(黃綠紅) | 檢驗報告 | 1本 |
| 合格證 | 1張 | 說明書 | 1本 |
