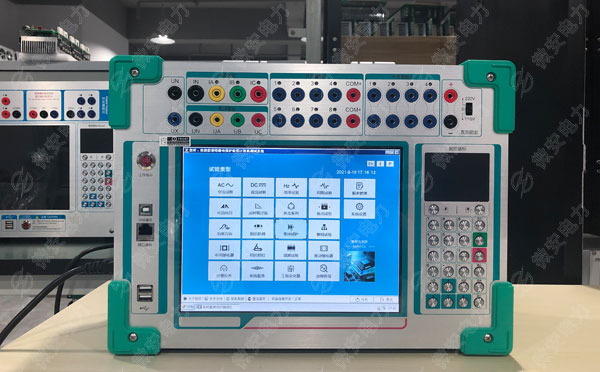

便攜式配電終端測試儀-可定制開發
發布時間:2022-01-07 20:38:37
閱讀次數: 872次
便攜式配電自動化現場檢測裝置是用于現場檢測配電終端、開關的檢測裝置。應用于配電站所運營前的整體測試，以及DTU、開關柜的巡檢維護；測試項目包括：遙信、遙控、遙測精度測試、主站通信測試、開關柜合分閘測試；觸控一體機作為主控單元，用于測試的整體控制以及測試完畢后生
便攜式配電自動化現場檢測裝置是用于現場檢測配電終端、開關的檢測裝置。應用于配電站所運營前的整體測試，以及DTU、開關柜的巡檢維護；測試項目包括：遙信、遙控、遙測精度測試、主站通信測試、開關柜合分閘測試；觸控一體機作為主控單元，用于測試的整體控制以及測試完畢后生成測試記錄表格，可編程控制器作為執行單元，用于采集遙信，輸出遙控
便攜式配電終端測試儀特點：
-
- 功能齊全：設備集成模擬主站、模擬DTU、模擬開關、信號發生器，電壓電流源等所有功能于一體；一機測試所有功能。
- 雙電源自動切換：設備可使用AC220V供電，同時設備自帶48V20AH后備電池，應對現場無交流電情況；后備電池充滿電可待機20天；工作8小時。
- 人機互動：采用語音和觸控方式進行人機互動；現場可一人輕松完成測試。
- 攜帶方便：設備采用分體式結構，單體重量在25KG以內，便于攜帶；
- 操作便捷：設備自帶合分閘按鈕，可手動遠程控制開關柜的合分閘操作；設備功能分塊展示在液晶上，測試時一鍵啟動，自動進行測試；
- 接線簡單：功能模塊采用航空插頭作為連接器，接線簡單明了。
- 便于擴展：采用window系統開發，設備功能輕松擴展，針對各地方省市局不同需求，定制修改；
- 自動報告：設備可自動生成測試報告，不可修改，可作為權威報告使用
便攜式配電終端測試儀參數：
| 產品信息 | |
| 產品名稱 | 便攜式配電自動化檢測裝置 |
| 產品型號 | UA-990T |
| 結構數據 | |
| 尺寸 | 主機540mm（長）*325mm（寬）*390mm（高） |
| 源：550mm（長）*354mm（寬）*280mm（高） | |
| 重量 | 主機：22KG |
| 源：22KG | |
| 電池參數 | |
| 電源輸入 | 165-265Vac/45-65Hz 典型值：220Vac/50Hz |
| 電池容量 | 48V20AH |
| 浮充電壓 | 54V |
| 充電電流 | 3A |
| 待機功耗 | 1.5W（20天） |
| 最大功耗 | 150W（8小時） |
| 應用環境 | |
| 環境溫度 | 0℃-40℃ 溫度<0℃或>40℃時電池放電性能下降 |
| 環境濕度 | 30%-80% |
| 海拔高度 | 2000m以下 |
| 交流電壓輸出 | |
| 量程 | 57V、100V、220V |
| 調節范圍 | （0～120）%RG |
| 準確度 | 0.05%RG |
| 交流電流輸出 | |
| 量程 | 1A、5A、10A |
| 調節范圍 | （0～120）%RG |
| 準確度 | 0.05%RG |
| 相位參數 | |
| 準確度 | 0.05 |
