地下管線探測儀簡介 ----Product introduction
UAGX-T管線探測儀又稱地下管線探測儀、地下管線測試儀、地下煤氣管線探測儀、地下電力電纜管線探測儀、地下通信管線探測儀、地下管線埋深探測儀及地下管線定位儀，地下管線探測儀用于地下管線路探測定位、埋深及對管線絕緣故障點查找。地下管線探測儀是目前探測煤氣、電力、電信、自來水、排水和有線電視等各類地下管線的有效的探測測試儀。
UAGX-T型地下管線探測儀由一臺發射機、一臺接收機及附件構成，用于地下管線路由的精確定位、埋深測量和長距離的追蹤以及對管線絕緣故障點的測量查找。UAGX-T型地下管線探測儀采用了多線圈電磁技術，提高了管線定位定深的精度和目標管線的識別能力，在管線密集復雜的區域也能準確地對目標管線進行追蹤和定位
UAGX-T地下管線探測儀采用了獨特的雙水平天線和垂直天線的電磁技術，同時具有測量目標地下管線的電流、深度功能，由于功能齊備，使得在地下管線密集的區域也能準確地對目標地下管線進行追蹤和定位，因而該地下管線探測儀是市政、電力、電信、自來水、煤氣、石化、鐵路等行業施工、驗收、地面普查的必備工具。地下管線探測儀測試儀多年前在國內開始應用以來，以其優越的性能，靈活方便的檢測方法，在電力、電信、供水、熱力、燃氣、石油、化工、城市公用事業等領域擁有廣大的用戶，該地下管線探測儀為我國的相關行業的管線管理水平的提高發揮了積極的作用。
主要特點
一、該地下管線探測儀采用先進的信號處理技術、全新的集成電路元器件以達到優異的測試性能
二、測量信號的多種發送方式

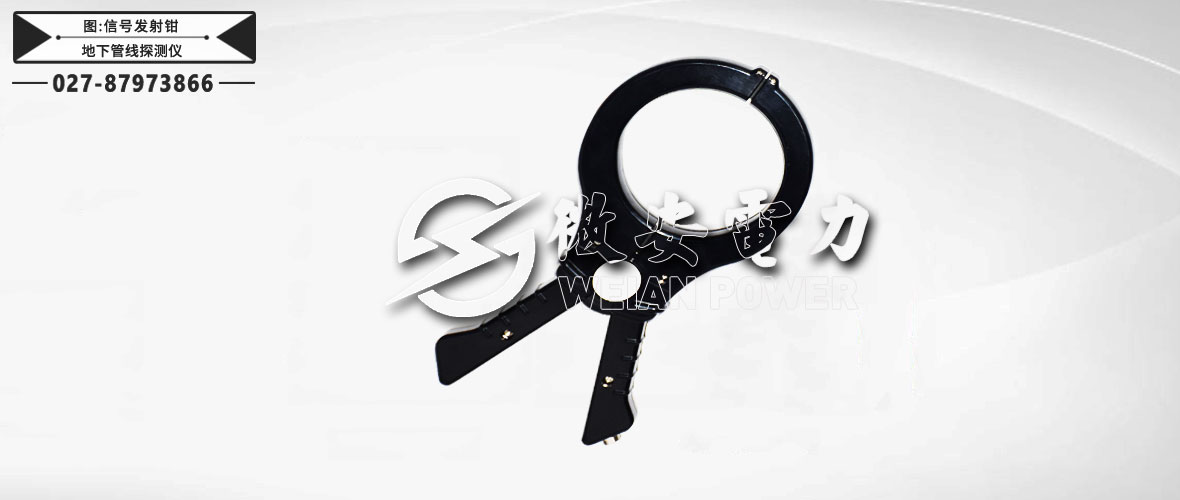

a、注入法：用于有注入點的管線 b、鉗夾法：用于被測管線有一段外露，便于鉗夾夾鉗的管線
c、感應法：用于無注入點或無外露的管線
三、多種測量頻率：有480Hz、7.7KHz、31KHz和61KHz四種有源頻率以及電力線纜的50Hz無源頻率；用戶可以根據環境的不同進行選擇（如需要采用特殊測量頻率，請在定貨合同中注明）
四、提高測試效率的不同的定位模式和功能
a、峰值模式：通過測量信號的極大值來確定路由的位置
b、谷值模式：通過測量信號的極小值來確定路由的位置
地下管線探測儀參數 ----Technical parameter
| 注入方式 | 480Hz、7.7KHz、31KHz、61KHz | ||
| 感應方式 | 31KHz、61KHz | ||
| 鉗夾方式 | 31KHz | ||
| 故障查找 | 8/480Hz 復合頻率 | ||
| 輸出電壓 | 0-400Vp-p 根據絕緣情況變化 | ||
| 輸出波形 | 正弦波 | ||
| 電源 | 11.1VDC 4.4AH 鋰電池 | ||
| 最大輸出功率 | 10W | ||
| 功耗 | <1.0W | ||
| 電源 | 11.1VDC 1.8AH 鋰電池 | ||
| 最大測試線路埋深 | 4.5米 （正常情況下） | ||
| 測試線路埋深誤差 | ±0.05h±5cm (h為管線的埋深) | ||
| 測試線路路由誤差 | ≤5cm | ||
| 利用注入法測試管線路由及埋深有效長度 | 不小于10Km (正常情況下） | ||
| 利用感應法測試線路路由及埋深有效長度 | 不小于3Km (正常情況下） | ||
| 利用鉗夾法測試線路路由及埋深有效長度 | 不小于6Km （正常情況下） | ||
| 絕緣故障查找 | 絕緣惡化從短路直至2MΩ | ||
| 工作溫度 | -20℃~+50℃ | ||
| 存儲溫度 | -40℃-70℃ | ||
| 相對濕度 | 10%~90% | ||
| 大氣壓力 | 86~106KPa | ||
| 環境噪聲 | ≤60dB | ||
| 發射機 | 重量：3.4kg、尺寸：348×239×175(mm3) |
| 接收機 | 重量：2.6kg、尺寸：640×260×130(mm3) |
| 整機 | 重量：14kg 、尺寸：790×250×420(mm3) |

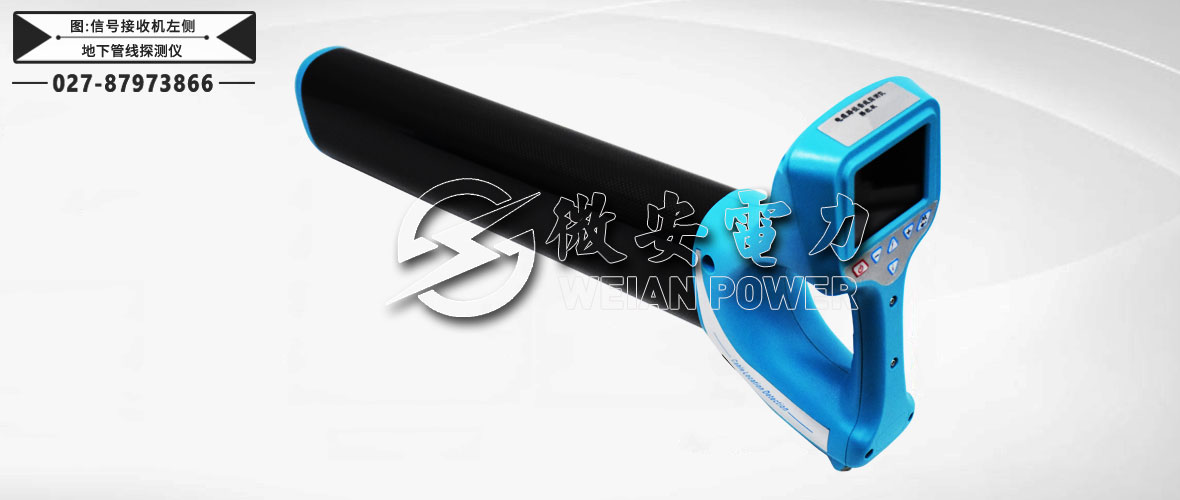

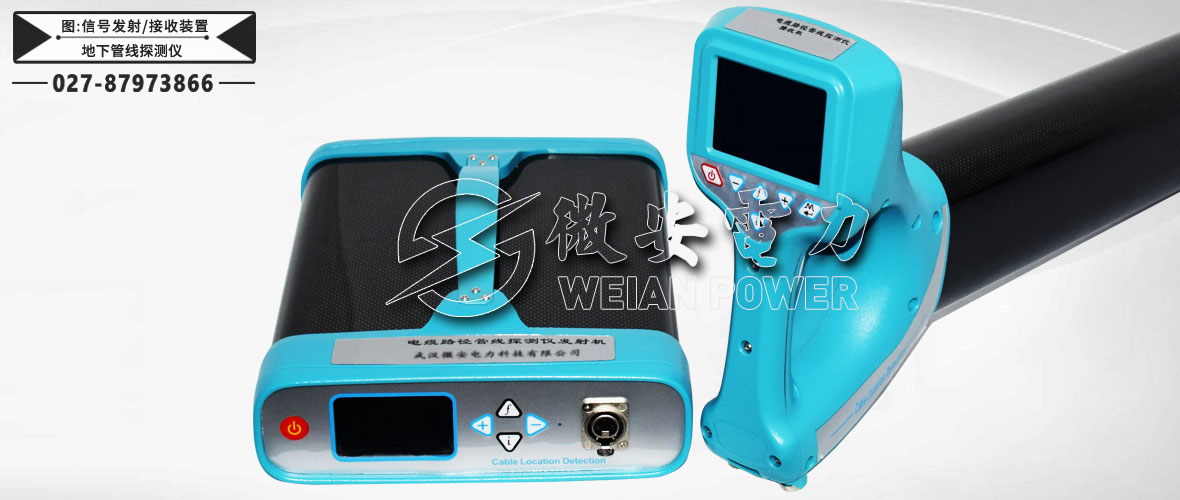

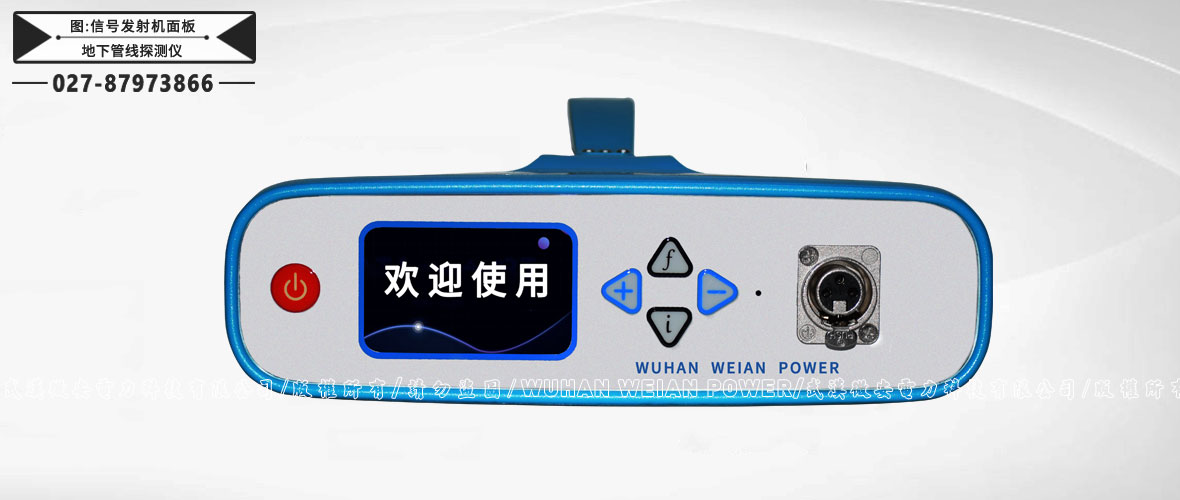

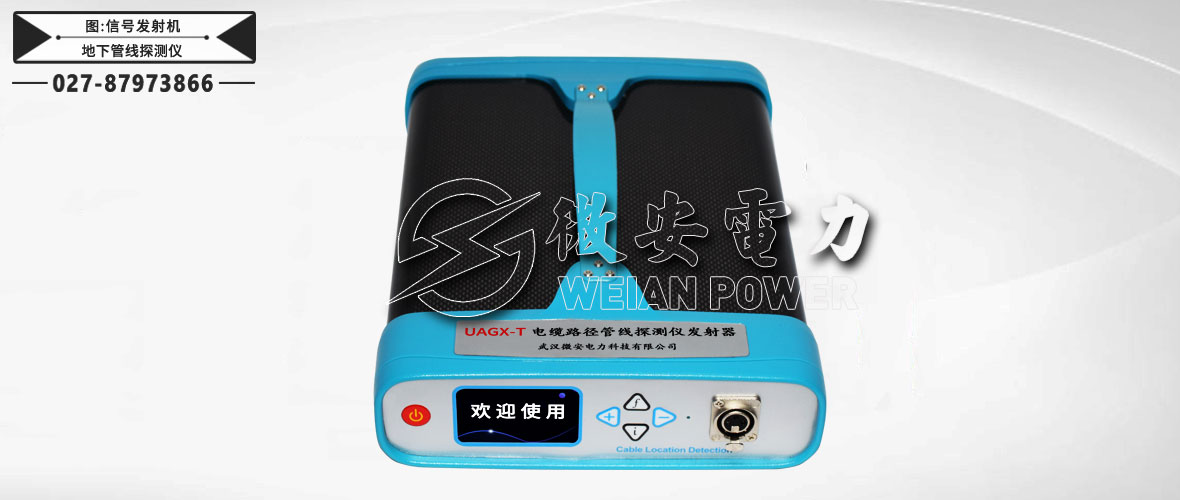

地下管線探測儀圖片 ----Picture display

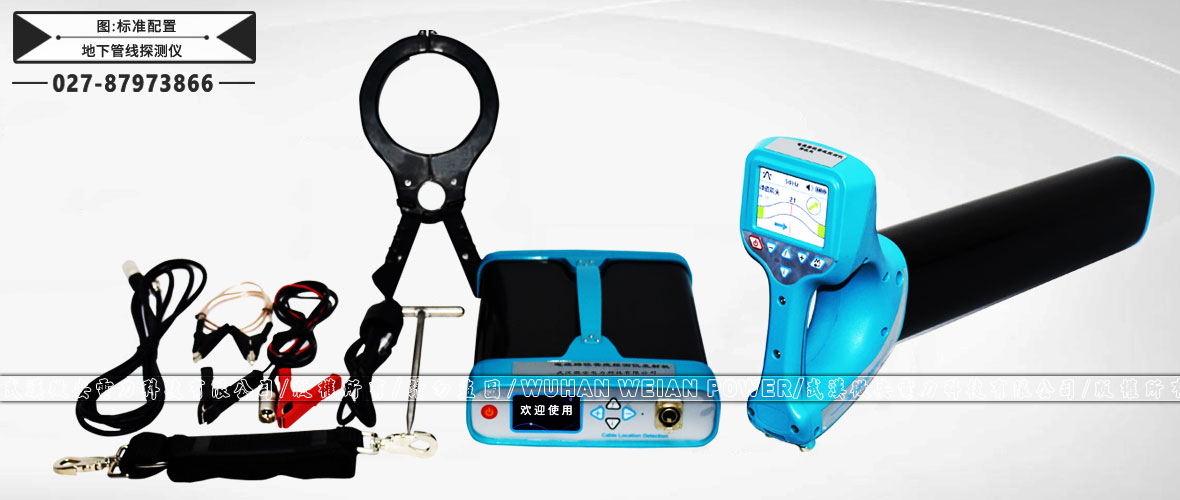

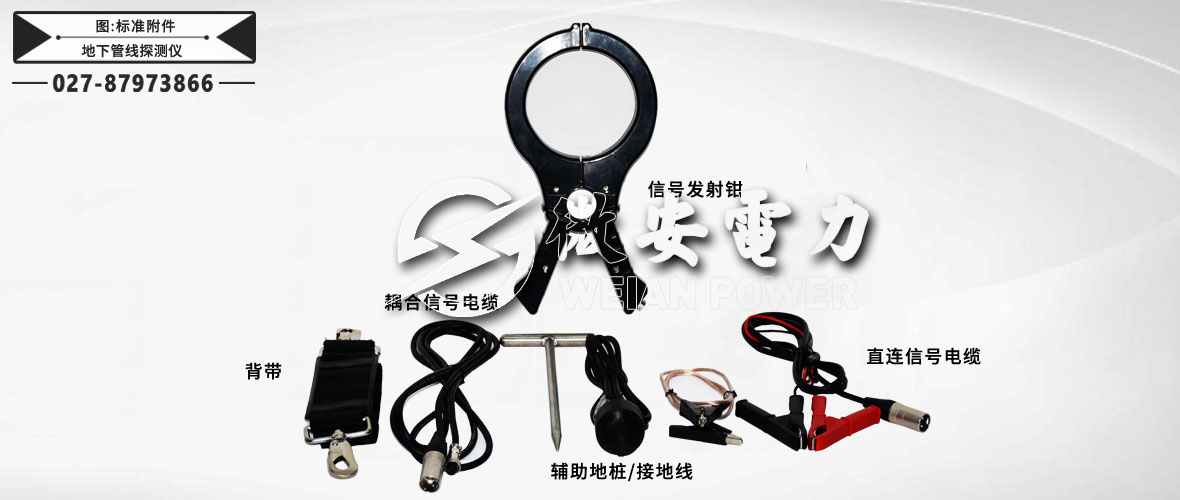

地下管線探測儀附件配件 --------Accessories
本產品UAGX-T地下管線探測儀詳細清單請以說明書或代銷合同為準
| 地下管線探測儀 | 1臺 | 接收機 | 1臺 |
| 地樁 | 1個 | 測試線 | 4條 |
| 保險管 | 2個 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
