變壓器有載分接開關測試儀校準裝置簡介 ----Product introduction
UA-20CE變壓器有載分接開關測試儀校準裝置又稱有載分接開關測試儀校驗裝置，是第三方計量校準單位用于對有載分接開關測試儀進行計量校準的專用儀器設備，該儀器可以對變壓器有載分接開關測試儀進行校驗工作,項目涉及:過渡電阻、過渡時間、三相同期性
變壓器有載開關測試儀校準裝置是一個高精度的電子負載，除要求負載可編程和保證有足夠的精度外，應能高速動態的切換阻值，要保證阻值切換在幾十個微秒時間內完成。另外，還需要配合時間量，仿真模擬有載開關的過渡電阻特性。建立一套以計算機為基礎的專用檢定裝置，以實現對有載分接開關測試儀的檢定測試。 有載分接開關測試儀檢定裝置采用計算機虛擬儀器的手段，根據有載分接開關測試儀的工作原理，通過電子電路模擬電阻，模擬有載分接開關工作過程中開關電阻動態變化的過程，產生出量值確定的電阻變化標準信號，供有載分接開關測試儀進行測試，從而完成對其檢定工作。 該標準裝置是根據DL/T846.8-2004《高電壓測試設備通用技術條件第8部分 有載分接開關測試儀》的要求生產和校驗變壓器有載分接開關測試儀的。
變壓器有載分接開關測試儀校準裝置參數 ----Technical parameter
| 型號 | UA-20CE | ||
| 名稱 | 變壓器有載分接開關測試儀校準裝置 | ||
| 校準項目 | 過渡電阻、過渡時間、三相同期性 | ?具有三路獨立通道 | ? |
| 時間值 | 10~300ms | ||
| 時間值精度 | ±0.1%+0.1字(可定制擴展） | ||
| 電阻值 | 0.1Ω 、0.3Ω 、0.5Ω | ?2A | 精度：±0.5%＋0.002字? |
| 1Ω 、 3Ω 、 5Ω | ?1A | 精度：±0.2%＋0.002字? | |
| 10Ω 、 15Ω 、 20Ω | ?0.5A | 精度：±0.2%＋0.002字? | |
| 40Ω 、 80Ω | ?0.2A | 精度：±0.2%＋0.002字? | |
| 電阻值功率 | 每種電阻功率為25W | ||
| 電阻值精度 | ±0.2%＋0.002字 | ||
| 顯示方式 | 5.6寸高清液晶彩色大屏 | 觸摸操作 | |
| 電源 | AC220V±10% | 50Hz/60Hz | |
| 重量尺寸 | 整機6.95kg | ||
| 工作環境 | 環境溫度：-15℃～50℃；相對濕度：≤90%RH 不結露 | ||

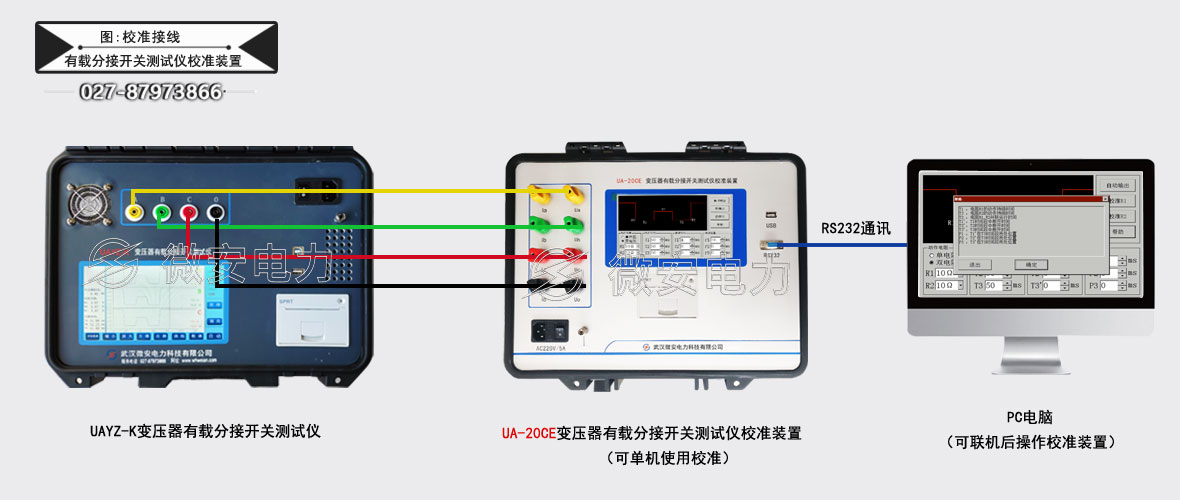

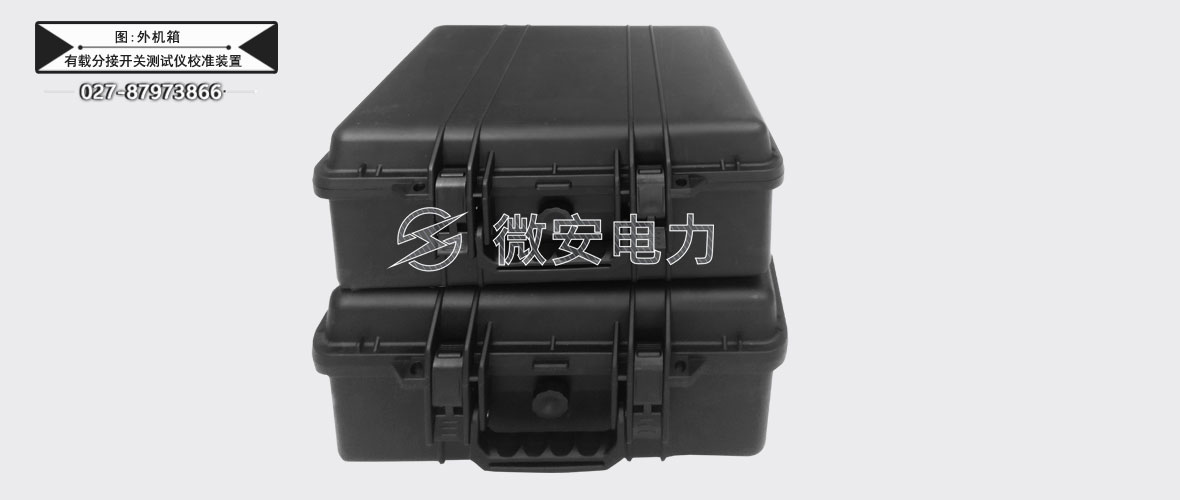

變壓器有載分接開關測試儀校準裝置圖片 ----Picture display
變壓器有載分接開關測試儀校準裝置附件配件 --------Accessories
| 變壓器有載分接開關測試儀校準裝置 | 1臺 | 充電器 | 1套 |
| 測試夾 | 1套 | 接地線 | 1根 |
| 檢驗報告 | 1本 | 說明書 | 1本 |
| 合格證 | 1張 |
