無線二次壓降測試儀簡介 ----Product introduction
UAYJ-W無線二次壓降測試儀又稱二次壓降在線測試儀、互感器二次壓降在線測試儀。由兩臺手持測量終端組成，可無線同步測量六路電壓幅值及相位，也可單獨做為三相伏安相位表使用，UAYJ-W無線二次壓降測試儀采用按鍵式操作、能自動切換量程、實現大容量存儲、且可顯示向量圖，非常適合電能計量、用電檢查、電力稽查和變電檢修、繼電保護等差動檢測、啟動試驗現場使用。并適用于各電力院校做為接線判別培訓工具及教學儀器使用。同時也適用于化工、冶金、礦山、鐵路等大型用電企業使用。
主要特點
1、分布式無線同步測量伏安相位電參數，無線同步測量六路電壓幅值相位，可單相或者三相測量二次壓降 自動計算比差，角差值；
2、單獨使用可當作三相伏安相位表；
3、無需GPS，避免因天氣和高樓等原因，而長時間尋星；
4、不需要在電能表側和PT端之間拉設臨時電纜，避免由于電纜絕緣或者操作問題造成的PT二次短路；
5、采用無線作為通信方式，避免了載波通信方式對二次測量回路的污染，影響電能計量準確性；
6、可單相測量也可三相測量；
7、可選用無線中繼器，解決地下室及屏蔽很好的室內無線通訊的問題；
8、電流幅值相位測量最小可達1mA. 非常適合變電站主變帶負荷試驗以及新建站或負荷小的站電流測量；
9、自動切換量程；
10、電壓，電流采樣全隔離；
11、可通過SD卡升級應用程序測量數據可導出到SD卡；
12、采用3.5寸彩色液晶顯示屏；
13、內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作6小時（開啟背光關閉功能，待機時間更長）；
14、寬工作溫度范圍-20℃～50℃。
無線二次壓降測試儀參數 ----Technical parameter
| 型號 | UAYJ-W | |
| 測試用途 | CT/PT二次壓降測量 | |
| 工作電源 | 輸入電壓 | 185Vac～250Vac |
| 頻率 | 50/60Hz | |
| 輸入功率 | 40VA | |
| 接頭 | 標準DC插頭 | |
| 比差 | 測量范圍 | 0.001～99.9% |
| 測量誤差 | X＝±(X×1%＋Y×1%±0.02%) | |
| 分辨率 | 0.001% | |
| 角差 | 測量范圍 | 0.01～999.9' |
| 測量誤差 | Y＝±(X×1%＋Y×1%±0.5分) | |
| 分辨率 | 0.01' | |
| 電壓 | 測量范圍 | 5～600V |
| 測量誤差 | 0.5%×讀數±5個字 | |
| 分辨率 | 0.1V | |
| 電流 | 測量范圍 | 0.001～6A(可擴展) |
| 測量誤差 | 0.5%×讀數±5個字 | |
| 分辨率 | 0.0001A | |
| 有功功率 | 測量范圍 | 0.005～3600W |
| 測量誤差 | 0.5%×讀數(PF＝1) | |
| 分辨率 | 0.1W | |
| 無功功率 | 測量范圍 | 0.005～3600Var |
| 測量誤差 | 0.5%×讀數(PF＝0) | |
| 分辨率 | 0.1Var | |
| 頻率 | 測量范圍 | 45～65Hz |
| 測量誤差 | ±0.02Hz | |
| 分辨率 | 0.01Hz | |
| 相位 | 測量范圍 | 0～360° |
| 測量誤差 | ±0.1° | |
| 分辨率 | 0.1° | |
| 環境條件 | 運行溫度 | -20℃～+50℃ |
| 存儲溫度 | -20℃～+50℃ | |
| 濕度 | 相對濕度：5%～95%，不結露 | |
| 物理特性 | 尺寸 | 手持終端×2：135×240×55mm3 |
| 外包裝箱×2：390×290×105mm3 | ||
| 重量 | 手持終端×2：1kg(不含附件) | |
| 總重量×2：2.5kg(含附件) | ||

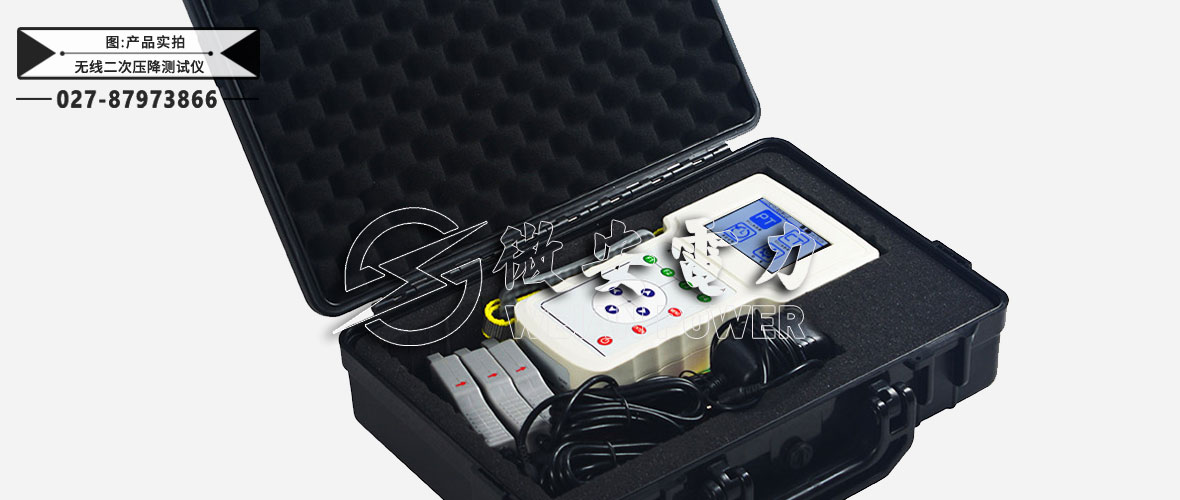

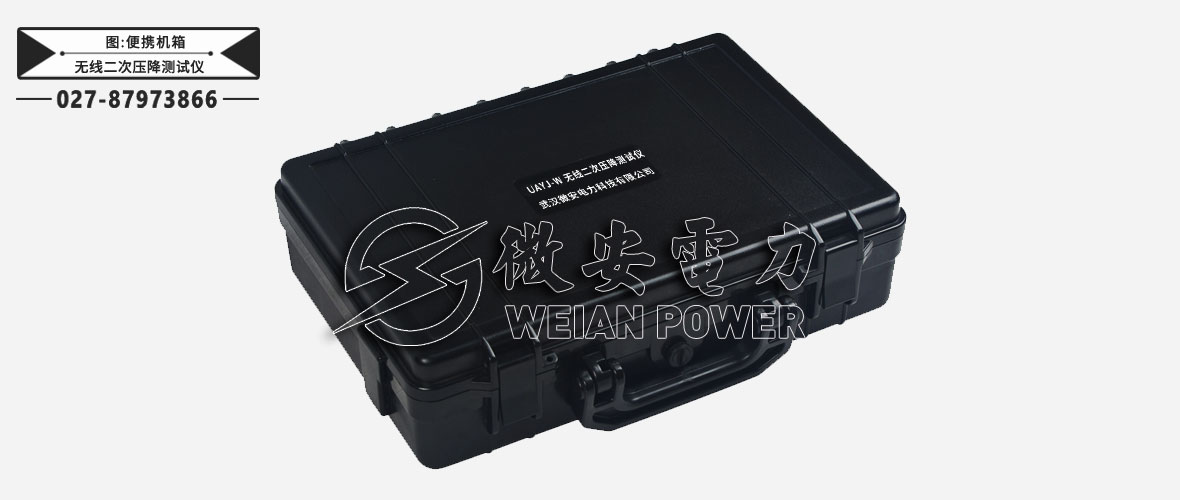

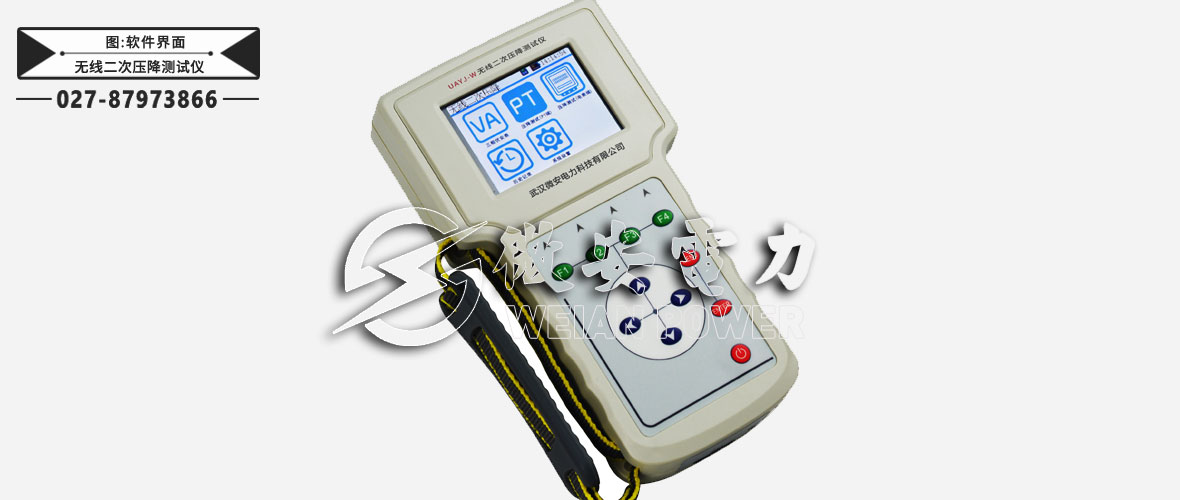

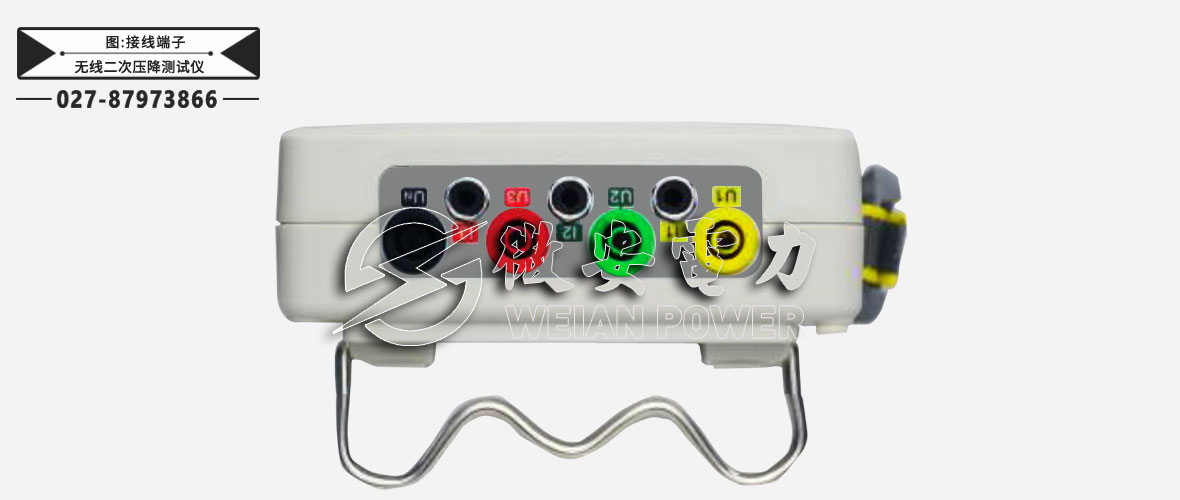

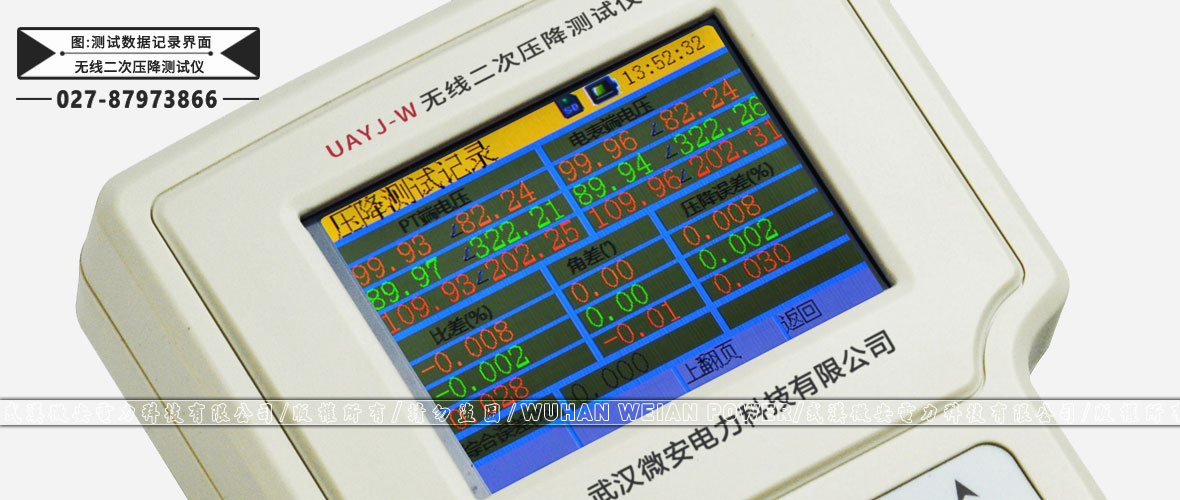

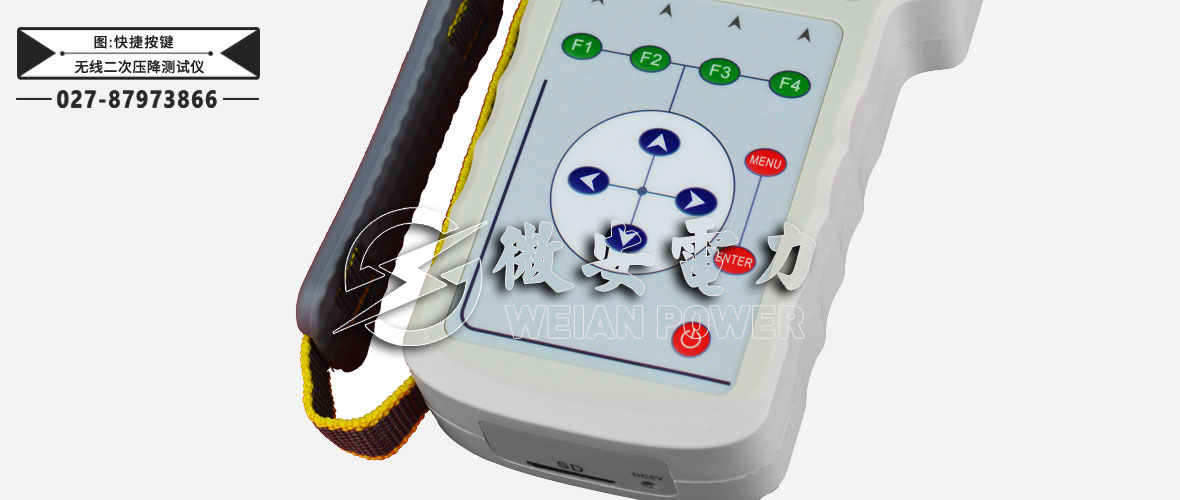

無線二次壓降測試儀圖片 ----Picture display

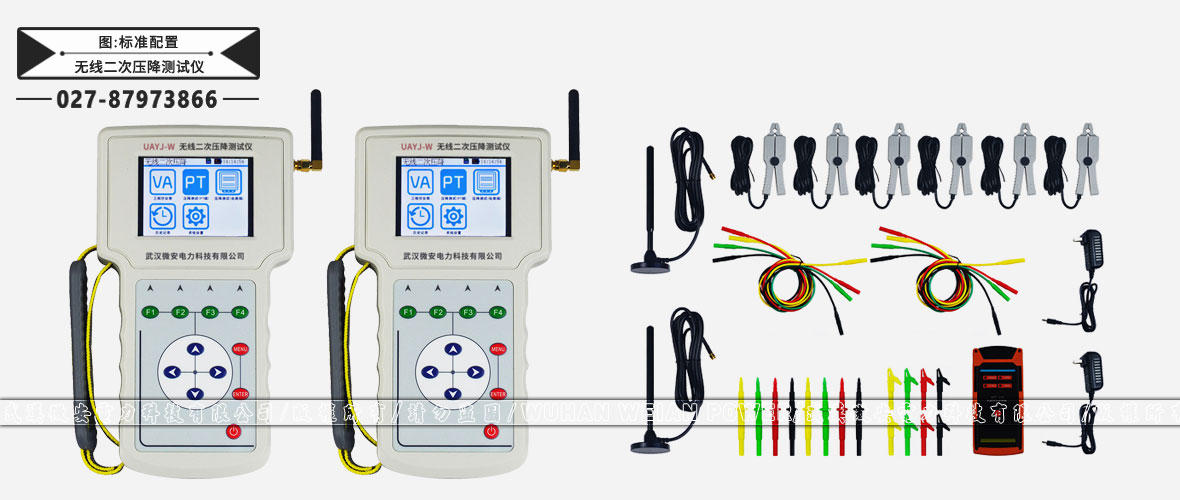

無線二次壓降測試儀附件配件 --------Accessories
本產品UAYJ-W 無線二次壓降測試儀詳細清單請以說明書或代銷合同為準
| 測量終端 | 2臺 |
| 電流鉗 | 6把 |
| 電壓測試線 | 8條 |
| 電壓測試用鱷魚夾 | 8個 |
| 5V/3A電源適配器 | 1個 |
| SD卡（8G | 1張 |
| 3.7V,6000mAH鋰電池 | 1塊 |
| 膠棒天線 | 2根 |

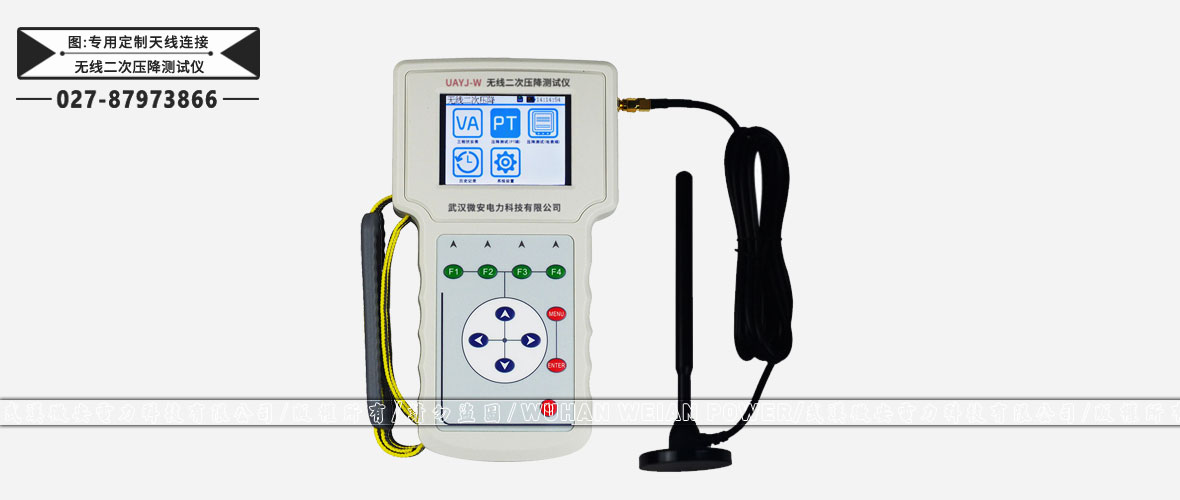

| 專用定制天線 | 2根 |
| 檢驗報告 | 1本 |
| 說明書 | 1本 |
| 合格證 | 1張 |
