SMG3000手持式三相相位伏安表使用方法

手持式三相相位伏安表———儀器采購 :張經理 153-7708-1310 （微信同號）

一、開機與關機

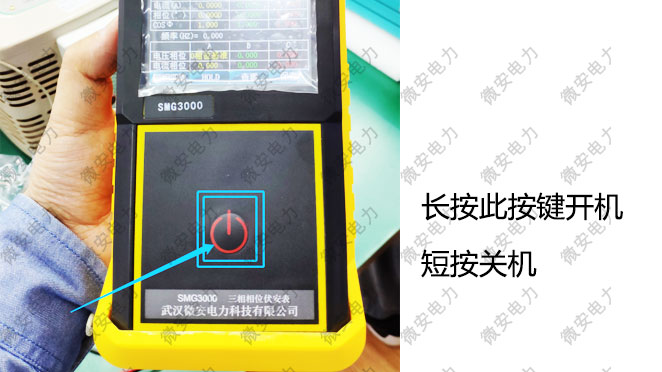

圖（1）、開機界面

短按開機按鍵， 儀器進入開機界面，如上圖所示；等待3秒后進入測量程序。關機時，短按關機。

二、菜單功能說明

本儀器總共7個菜單按鍵，頂部有：伏安相位功率，相量圖

底部有4個菜單按鍵：三相四線，HOLD，查看，保存，按下后由原來的藍色變?yōu)榧t色，表示有效按鍵，其余非菜單地方按下，無反應。

以下三個圖分別是按下頂部三個按鍵后界面顯示效果圖，實際顏色更豐富。

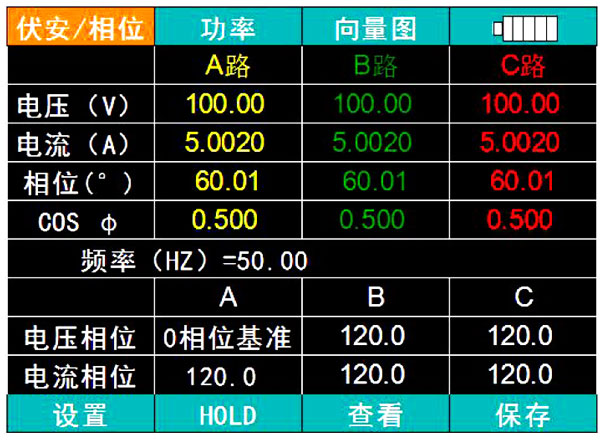

輕觸伏安相位進入伏安相位測量界面，如圖2所示：

圖（2）、伏安相位測量界面

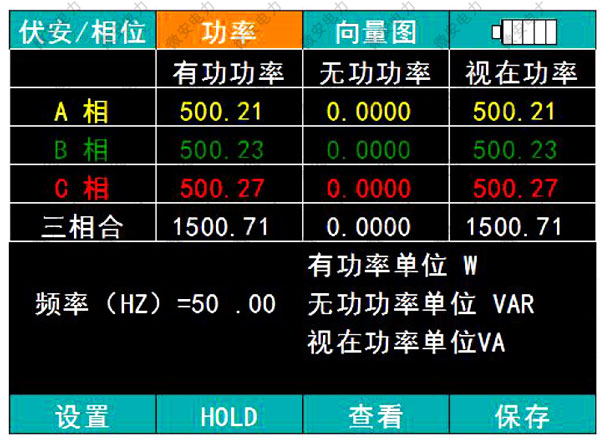

按下菜單功率變?yōu)榧t色，如圖（3）進入功率測量界面，保存數據時伏安相位測量數據同樣被保存。

圖（3）、功率測量界面

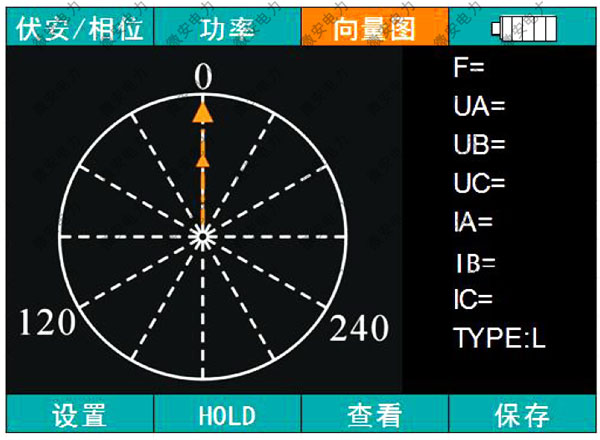

輕觸向量圖圖標進入六角向量圖測量界面，如圖（4）所示，六角圖按顏色畫出電壓和電流的矢量圖，A相電壓和電流為黃色、B相電壓和電流為綠色、C相電壓和電流為紅色，為區分電壓和電流，所以程序規定電壓線長，電流線短。

圖（4）、矢量向量測試界面

三、底部菜單功能介紹

?

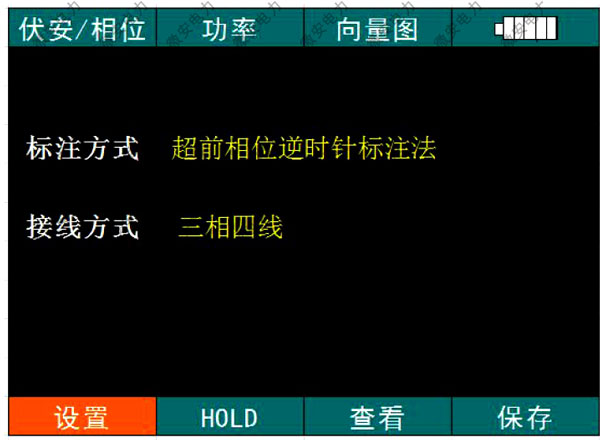

三相四線圖標功能：按下后會在，三相四線，三相三線，單相三種接線模式之間切換。

圖（5）、測量模式切換界面

HOLD功能：按下后，所有數據停止采樣，數據靜止在按下的那一刻。

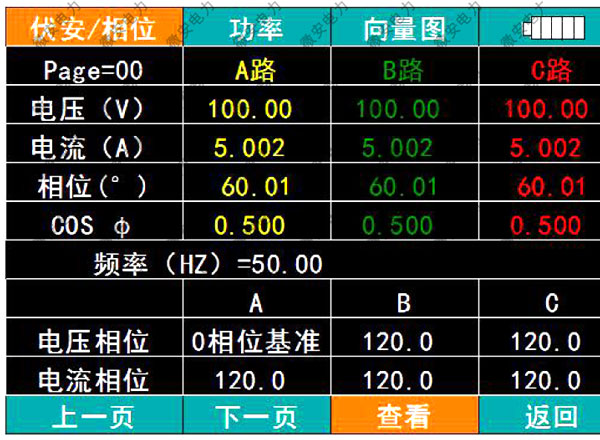

查看功能：按下后，可以查看每一組的數據，查看界面如圖（5）.

Page=00，代表所查看的是第0組數據，可點擊下一頁，page加1，顯示變?yōu)镻age=01，代表所查看的是第1組數據，點擊上一頁，Page減1，查看上一組保存數據，依次類推。

注意:查詢的每一組數據包括伏安/相位，功率，向量圖每一個界面里面的所有數據。在查看功能下不能測量數據，必須點擊返回圖標，才能退出查看狀態。

圖（5）、數據查看界面

保存功能：按下后，進入保存狀態，數據保存一次，菜單變成紅色；再按一次保存，退出保存狀態，菜單變?yōu)樗{(lán)色。保存一次數據會把伏安/相位，功率，向量圖每一個界面里面的所有數據都保存，視為一組數據。
