異頻介質損耗測試儀簡介 ----Product introduction
UAJS-S異頻介損測試儀又稱異頻介質損耗測試儀或抗干擾異頻介損測試儀及全自動異頻介質損耗測試儀，異頻介質損耗測試儀適用于發電廠、變電、互感器制造廠家以及電力檢修部門介質損耗檢測試驗。異頻介損測試儀適用于電氣設備介質受潮劣化變質、局部缺陷、設備安裝、交接和預防性介質損耗試驗。
UAJS-S全自動抗干擾介損測試儀是武漢微安電力產品研發部參照行業標準以及電力試驗規程規范研發生產的高精度介質損耗測試儀, UAJS-S全自動抗干擾介損測試儀適用于發電廠、變電，互感器制造廠家以及電力檢修部門，UAJS-S全自動測量各種高壓電力設備介損正切值及電容量的高精度測試儀，由于采用了變頻技術，濾掉了工頻現場產生的干擾，保證該測試儀在強電場干擾下準確測量測試儀采用中文菜單操作界面，微機全自動完成全整個過程的測量。
UAJS-S異頻介質損耗測試儀介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用，采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能，變頻電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供10kV的電壓，自動濾除50Hz干擾，UAJS-S異頻介質損耗測試儀適用于變電站等電磁干擾大的現場測試。
| 名稱 | UAJS-S系列異頻介質損耗測試儀 | |||||||||||||
| 說明 | 表格中"?"代表為有該功能 | |||||||||||||
| 型號/功能(A) | 正接法 | 反接法 | CVT自激法 | C1/C2同測 | 外接標準 | 外接高壓 | CVT變比 | 正反同測 | LCR測試 | 多通道 | 絕緣電阻測試 | USB電腦控制 | U盤存儲 | 英文版 |
| UAJS-S10 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| UAJS-S20(推薦) | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| UAJS-S30 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| UAJS-S40 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| UAJS-S50 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
產品特點 ----Product features
1、測試儀測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量
2、采用變頻技術來消除現場50Hz工頻干擾，該異頻介質損耗測試儀即使在強電磁干擾的環境下也能測得可靠的數據
3、UAJS-S異頻介質損耗測試儀具有過流保護功能，在試品短路或擊穿時測試儀不受損壞
4、該異頻介質損耗測試儀內附標準電容和高壓電源，便于現場測試，減少現場接線
5、測試儀采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作
異頻介質損耗測試儀參數 ----Technical parameter
| 型號 | UAJS-S | |
| 名稱 | 異頻介質損耗測試儀 | |
| 測量范圍 | Cx(電容值) | 15pF＜Cx＜300nF |
| tgδ(介損值) | 無限制 | |
| CVT測試 | Cx＜300nF | |
| CVT變比范圍 | 10~10000 | |
| 最大誤差 | 電容精度 | △C x :±(讀數*1.0%+1.00PF) |
| 介損精度 | △tgδ:±(讀數*1.0%+0.040%) | |
| CVT變比精度 | 0.1% | |
| 分辨率 | 電容分辨率Cx | 最小可分辨0.001pF |
| 介損分辨率tgδ | 最小可分辨0.001% | |
| CVT變比分辨率 | 0.01 | |
| 高壓輸出 | 電壓輸出 | 0.5KV~10KV （每0.1KV可調） |
| 精度 | 2% | |
| 最大電流 | 200mA | |
| 容 量 | 2000VA | |
| 測量頻率 | 50HZ、60HZ單頻、45HZ/55HZ、自動雙變頻 | |
| 47.5HZ/52.5HZ、47.5HZ/52.5HZ、57.5HZ/62.5HZ | ||
| 電流輸出 | ≤200mA | |
| 自激電源 | 輸出電壓 | 0～50V |
| 輸出電流 | 0～15A | |
| 供電電源 | AC 220V ±10%，50Hz或發電機供電 | |
| 工作環境 | 環境溫度 | -15℃～40℃ |
| 環境濕度 | ≤ 90%RH，不結露 | |
| 主機外形尺寸 | 350×270×270mm3 | |
| 主機/附件重量 | 22kg / 5kg | |
| 包裝后重量 | 28kg | |
異頻介質損耗測試儀圖片 ----Picture display

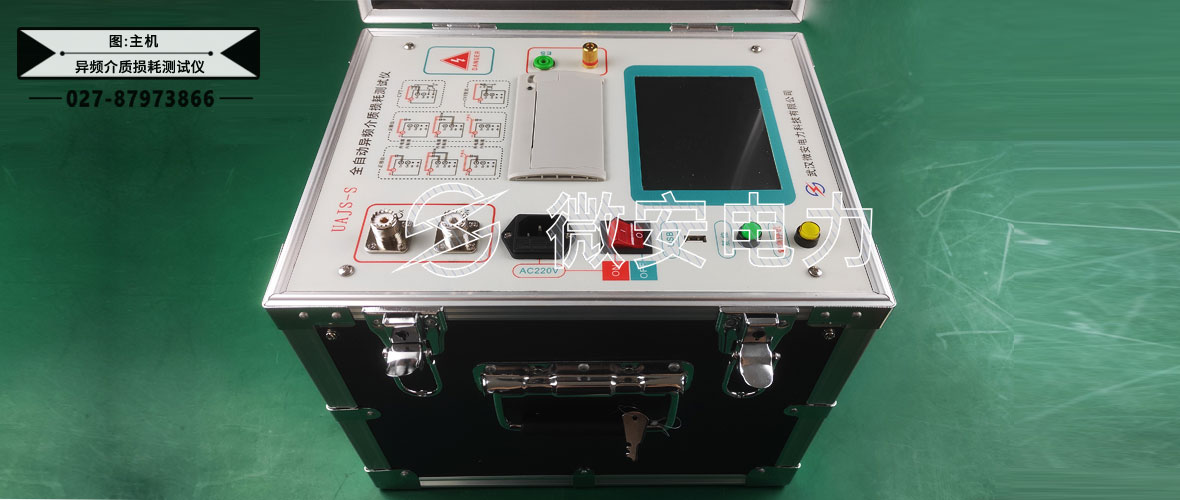

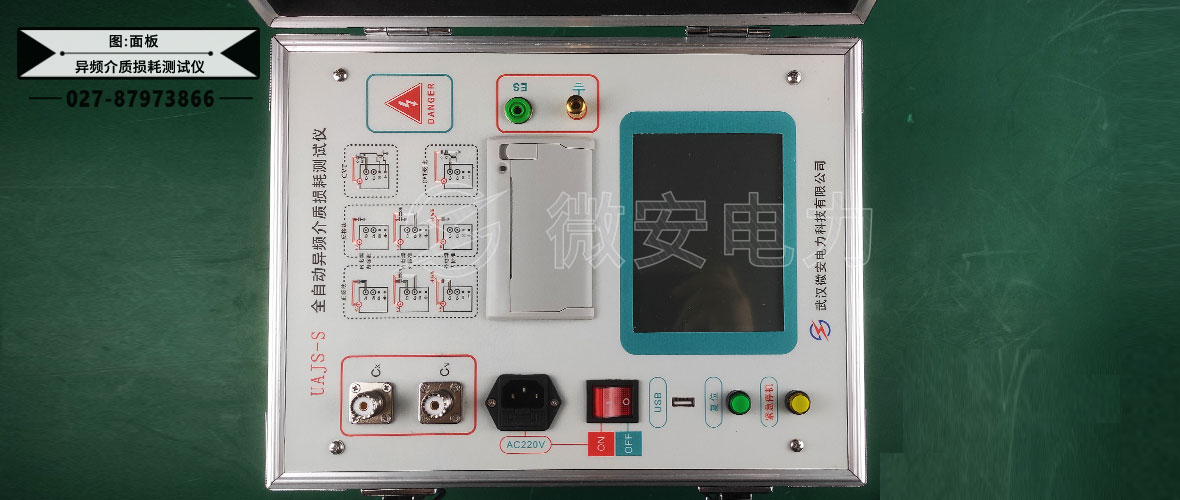

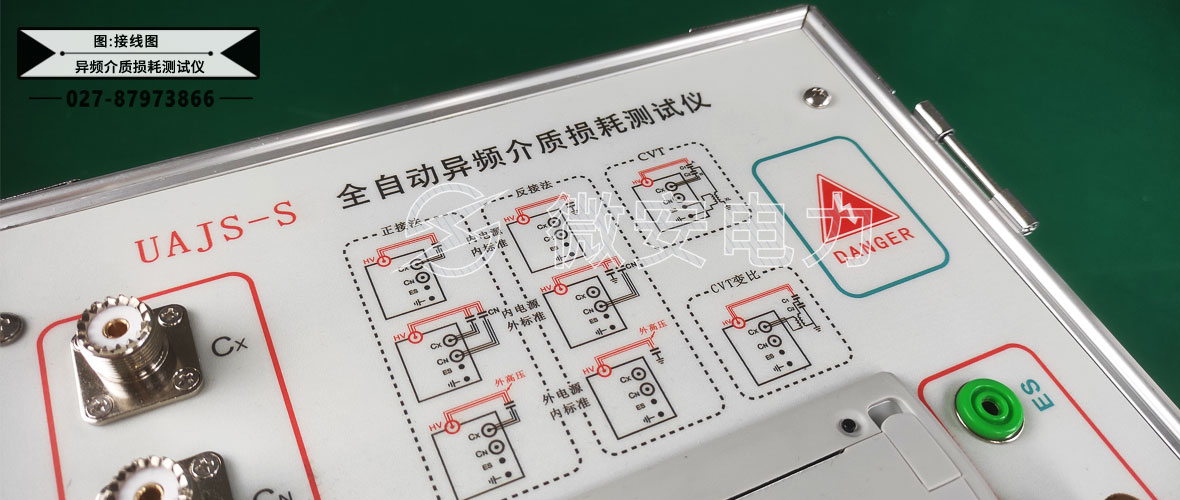

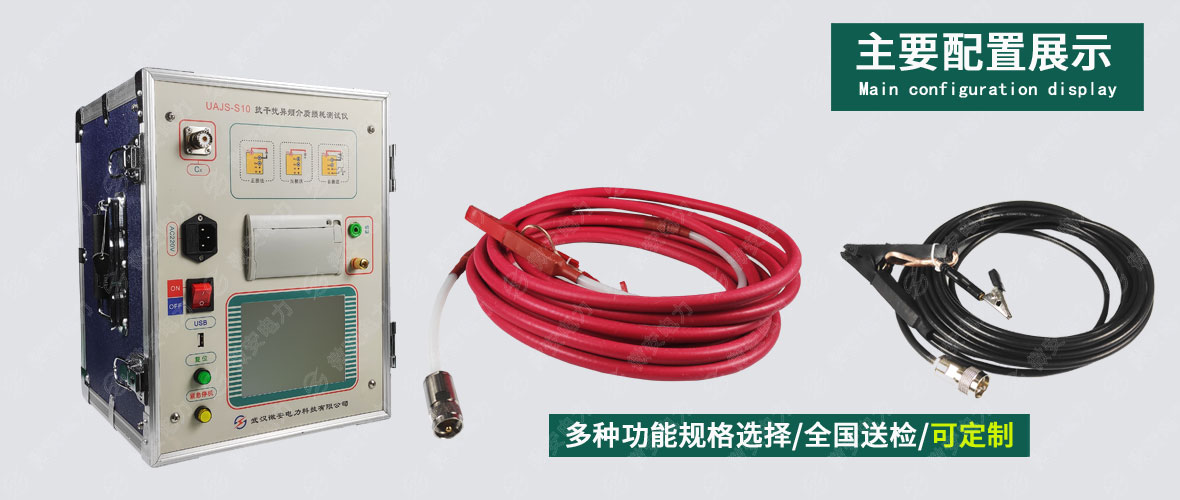

異頻介質損耗測試儀附件配件 --------Accessories
本產品UAJS-S抗干擾異頻介質損耗測試儀詳細清單請以說明書或代銷合同為準
| 異頻介質損耗測試儀 | 1臺 | 高壓輸出屏蔽電纜 | 1根 |
| 試品輸入電纜 | 1根 | 電源線 | 1根 |
| 打印紙 | 2卷 | 保險管5A | 4支 |
| 接地線 | 1根 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知???

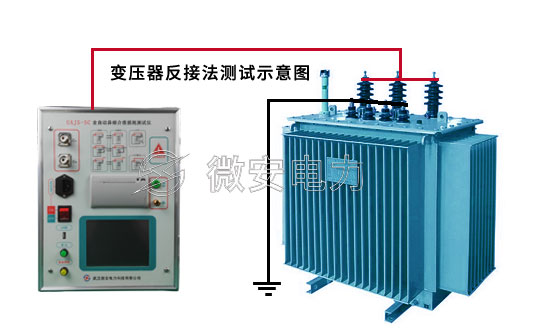

異頻介質損耗測試儀技術應用 --------Technology application
《GB50150-2016》中變壓器繞組連同套管tanδ及電容量標準
? 《DL/T 596-1996電力設備預防性試驗規程》也是如下要求
? 變壓器電壓等級≥35KV且容量≥10000kVA以上時應測量介質損耗因素(tanδ)
? 被測繞組的tanδ應≤出廠試驗值的130%,當＞130%時,應結合其他試驗結果分析判斷
? 現場測量溫度與出廠試驗溫度不符合時，應換算到同一溫度比較(參考標準附錄C表)
? 變壓器本體電容量與出廠值比較的允許偏差為±3%
《DLT596-2005》中變壓器/電抗器繞組、電容型套管tanδ標準
? 繞組在在20℃時、35kV及以下≤1.5%、66~220kV≤0.8%、330~500kV≤0.6%
? 繞組tanδ與歷年數值的比較不應該有顯著變化(一般不大于30%)
? 電容型套管末屏對地絕緣電阻小于100MΩ時，其末屏對地tanδ應≤2%
? 電容型套管的電容值與出廠值或上一次試驗的差別超過±5%時，應查明原因

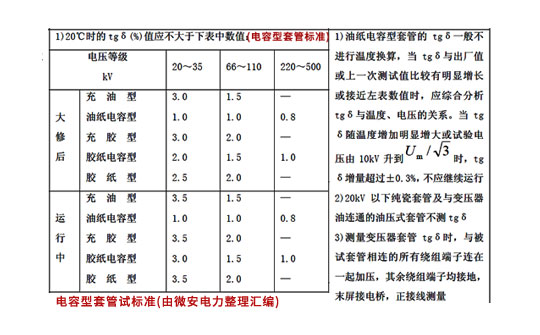

? 電容型套管的允許的介質損耗因素(tanδ)請參考右表
異頻介質損耗測試儀測試結果分析及含義
? tgx：?被試品的介質損耗值、Tanδ?= tg (δ?)
? Cx?：?被試品的電容容量
? PF?：?被試品的功率因素、PF = cos (θ)
? Ιx?：?被試品的測試電流
? Pr?：?容性設備的有功功率、Pr =Ux *?Ιx * cos (θ)
? HV：?被試品的測試電壓
? f?：?被試品的測試頻率
