互感器(CT)參數分析儀簡介 ----Product introduction
UACT-H CT參數分析儀是按照武漢微安電力研發中心參照IEC60044-1/GB1208, IEC60044-2/GB1207，IEC60044-6/GB16847和IEEE C57.13國內外的技術標準而研發生產的 CT參數分析儀，也稱為互感器綜合測試儀和CT分析儀， CT參數分析儀可以獲得電流電壓互感器的勵磁特性，勵磁參數，匝比，匝比誤差，極性線圈電阻等多種試驗參數，CT參數分析儀可測被測電流互感器的拐點電壓可以達到8.4KV，CT參數分析儀裝進行互感器的比差與角差校驗，精度高達0.05%，可對CT暫態特性測試與分析，并分析CT的暫態特性對繼電保護裝置的影響，UACT-H CT參數分析儀還可用于電壓互感器的PT勵磁特性試驗，PT匝數比檢測，PT極性校驗，PT二次繞組電阻測量，PT二次負荷測量，是保護類別互感器校驗的好裝備。
主要特點
1、CT參數分析儀用于電流互感器的以下試驗：
勵磁特性試驗試驗
匝數比檢測試驗
比差與角差校驗試驗
極性校驗試驗
二次繞組電阻測量試驗
二次負荷測量試驗
5%和10%誤差曲線測量試驗
CT暫態特性測試與分析試驗
CT銘牌自動推斷試驗
拐點電壓/電流、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和與不飽及電感等CT參數的測量
2、CT參數分析儀還可用于電壓互感器的以下試驗：
PT匝數比檢測試驗
PT極性校驗試驗
PT二次繞組電阻測量試驗
PT二次負荷測量試驗
3、該CT參數分析儀裝置的應用場合主要有：
CT銘牌的參數校驗試驗
CT接入當前負荷時參數校驗試驗
分析CT的暫態特性對繼電保護裝置的影響
PT的銘牌參數校驗試驗
PT二次負荷校驗試驗
圖片展示
互感器(CT)參數分析儀參數 ----Technical parameter
| 型號 | UACT-H | |
| 名稱 | 互感器(CT)參數分析儀 | |
| 標準依據 | IEC60044-1，IEC60044-2，IEC60044-5 | IEC60044-6，GB1207，GB1208 |
| GB16847，GBT4703，C57.13 | ||
| 輸入電源電壓 | AC220V±10%，50Hz/60Hz±10% | |
| 輸出電壓 | 0.1～125V(AC) | |
| 輸出電流 | 0.001～5A(RMS) | |
| 輸出功率 | 300VA | |
| 等效拐點電壓 | 45KV | |
| 電流測量 | 范圍：0～10A (自動量程0.1/0.4/2/10A) | 誤差< ±0.1%+0.01%FS |
| 電壓測量 | 范圍：0～200V (自動量程1/10/70/200V) | 誤差< ±0.1%+0.01%FS |
| 匝數比測量 | 范圍：1～30000，1～2000 | 誤差<0.1% |
| 范圍：2000～30000 | 誤差<0.2% | |
| 相位測量 | 精度：±2min | 分辨率：0.01min |
| 二次繞組電阻測量范圍 | 范圍：0～8KΩ(自動量程2/20/80Ω/800Ω/8kΩ) | 誤差< 0.2%RDG+0.02%FS，最大分辨率：0.1mΩ |
| 溫度測量 | -50～100度 | 誤差<3度 |
| CT二次負荷測量 | 0～160ohm(2/20/80ohm/160ohm) | |
| 誤差0.2%RDG+0.02%FS | 最大分辨率0.001ohm | |
| PT二次負荷測量 | 0～80kohm(800ohm/8kohm/80kohm) | |
| 誤差0.2%RDG+0.02%FS | 最大分辨率0.1ohm | |
| 匝數比測量 | 范圍：1～30000，1～2000 | 誤差<0.2% |
| 范圍：2000～30000 | 誤差<0.5% | |
| 數據存儲組數 | 大于1000組 | |
| 環境 | 溫度：-10℃～50℃ | 濕度：≤90% |
| 體積 | 485×356×183mm3 | 誤差<3度 |
| 重量 | 15Kg | |

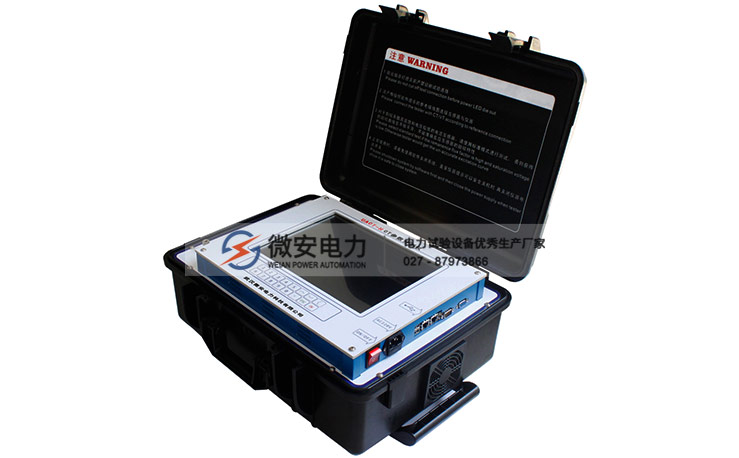

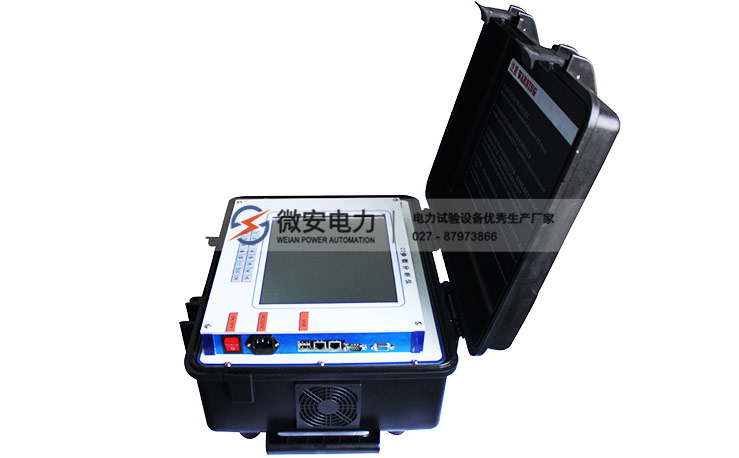

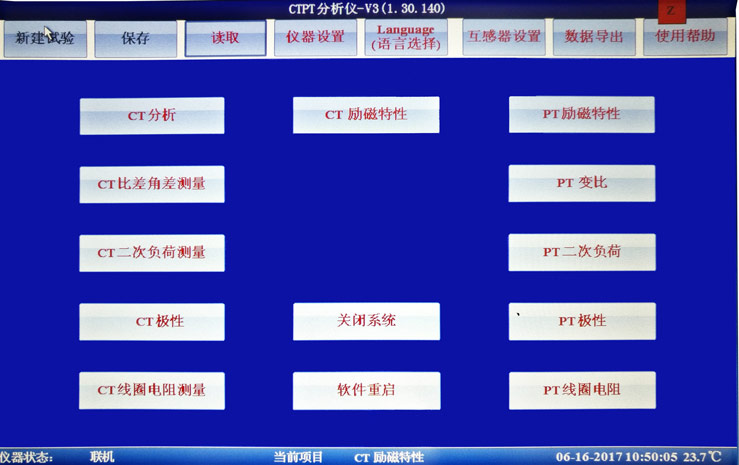

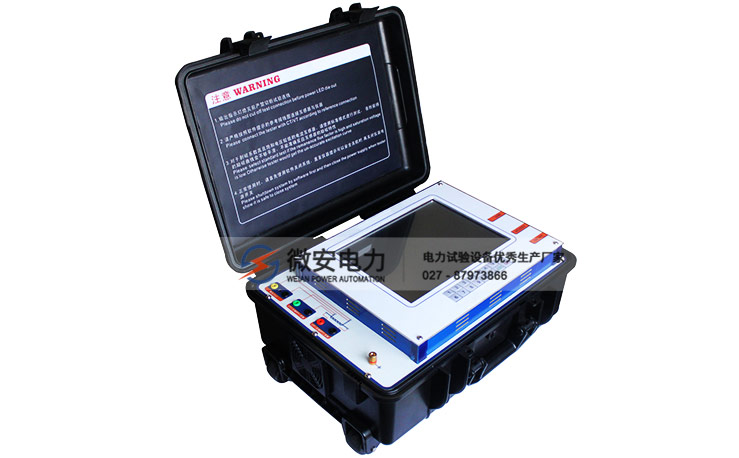

互感器(CT)參數分析儀圖片 ----Picture display
互感器(CT)參數分析儀附件配件 --------Accessories
本產品UACT-H 互感器(CT)參數分析儀詳細清單請以說明書或代銷合同為準
| 互感器(CT)參數分析儀 | 1臺 |
| 測試短接線 | 1根 |
| 3M雙芯帶屏蔽測試電纜 | 1根 |
| 電源保險 | 3個 |
| 10M雙芯帶屏蔽測試電纜 | 1根 |
| 電源線 | 1根 |
| 接地線 | 1根 |
| 附件包 | 1個 |
| 大號測試鉗 | 4把 |
| 光盤 | 1個 |
| 測試?yán)鋲浩?/td> | 1個 |
| 檢驗報告 | 1本 |
| 測試針 | 4個 |
| 說明書 | 1本 |
| 鱷魚夾 | 6個 |
| 合格證 | 1張 |
