接地電阻測試儀使用方法及注意事項

接地電阻測試儀使用方法及標準要求

如何測量接地電阻？這看似簡單的問題，但是在實際測試工作中卻存在很多棘手的問題的出現。接地電阻測試儀的測量對象主要測量各種接地裝置的接地電阻值、對地電壓值和土壤電阻率。微安電力將指導大家如何正確測量接地電阻，并了解接地電阻測試儀在測量過程中的注意事項。

一、接地電阻測試結果的標準要求

a. 交流工作接地，接地電阻不應大于4Ω；
b. 安全工作接地，接地電阻不應大于4Ω；
c. 直流工作接地，接地電阻應按計算機系統具體要求確定；
d. 防雷保護地的接地電阻不應大于10Ω；
e. 對于屏蔽系統如果采用聯合接地時，接地電阻不應大于1Ω。

二、接地電阻測試儀的使用方法

首先， 接地電阻測試儀的儀表端所有接線應正確無誤

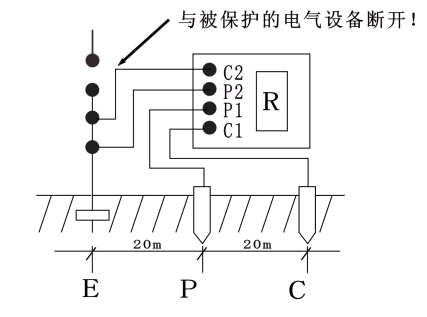

測量接地電阻值時接線方式的規定儀表上的E端鈕接5m導線，P端鈕接20m線，C端鈕接40m線，導線的另一端分別接被測物接地極Eˊ，電位探棒Pˊ和電流探棒Cˊ，且Eˊ、Pˊ、Cˊ應保持直線，其間距為20m 1.1測量大于等于1Ω接地電阻時接線圖，將儀表上2個E端鈕連結在一起。
測量小于1Ω接地電阻時接線圖，將儀表上2個E端鈕導線分別連接到被測接地體上，以消除測量時連接導線電阻對測量結果引入的附加誤差。

其次，被測接地體E、電壓極P及電流極C之間的距離應符合測量方法的要求。儀表連線與接地極Eˊ、電位探棒Pˊ和電流探棒Cˊ應牢固接觸。

再次， 儀表放置水平后，打開測試儀電源開關，測試儀表頭指示到零，選擇合適的電阻量程檔位,儀器自動開始測試，等待數據穩定即可。

三、使用接地電阻測試儀注意事項

（1）數字接地電阻測試儀的電壓極引線與電流極引線間應保持1m以上距離，以免使自身發生干擾。使用地阻表時發現干擾，可改變地阻表轉動速度。

（2）建議盡量使用數字電阻測試儀進行測量，測量時探針應選擇土壤較好的地段，如測量時發現表針指示不穩，靈敏度過高時，可將電極的位置提高，適當高速埋入地中的探針深度，或在地中注入適量的水，如果無效，說明該地下有管道或電纜應另選地段。

（3）接地電阻測試儀使用時須小心輕放，避免劇烈震動，否則將損壞接地電阻測試儀。同時也不準帶電測試接地裝置的接地電阻值。

（4）由于土壤濕度對接地電阻的影響很大，因此剛下過雨后，不宜測量接地電阻。最好是避免在雨后立即測量接地電阻。

（5）使用接地電阻測試儀接地電阻，應設法消除接地體上的零序電流的干擾和引線互感對測量結果的干擾。因此測量時，被測的接地裝置應與避雷線斷開， 禁止在有雷電或被測物帶電時進行測量。

（6）電阻測試儀在采用交流電流表、電壓表法時，電極的布置宜用三角形布置法，電壓表應使用高內阻電壓表。  電流極、電壓極應布置在與線路或地下金屬管道垂直的方向上。

（7）電壓極和電流極的電阻一般應不大于1000~2000Ω。用電阻測試儀測量較小的接地電阻時，應不大于100~200Ω。所用連接線截面電壓回路不小于1.5mm2，電流回路應適合所測電流數值；與被測接地體E相連的導線電阻不應大于Rx的2%～3%。試驗引線應與接地體絕緣。

（8）接地點則測試儀在測量接地電阻時，應重復測量三至四次，取算術平均值為實測的接地電阻。
