數字接地電阻測試儀簡介 ----Product introduction
DER2581E數字接地電阻測試儀又名土壤電阻率測試儀、四線接地測試儀、精密接地電阻測試儀等,是檢驗測量接地電阻及土壤電阻率的常用儀表的常用儀表，采用了超大LCD灰白屏背光顯示和微處理機技術，滿足二、三、四線測試電阻和土壤電阻率要求。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表測試精準、快速、簡捷、穩定可靠等特點
接地電阻•土壤電阻率測試儀由微處理器控制，可自動檢測各接口連接狀況及地網的干擾電壓、干擾頻率，并且具測試輔助接地極電阻值功能。同時存儲500組數據，電阻測量范圍：0.01Ω～30.00kΩ，接地電壓范圍：0.01～600V。
主要特點
1、全自動換檔:接地電阻：0.00Ω～30.00kΩ全自動換檔
2、土壤電阻率:0.00Ωm～9000kΩm全自動換檔
3、線路電壓:AC600V以下測量(接地電壓測量功能不能用于測量商用電)
4、數據存儲:500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
5、數據查閱:查閱數據時“MR”符號指示
6、溢出顯示:超量程溢出時“OL”符號指示
7、報警功能:測量值超過報警設定值時發出報警提示
8、電池電壓:電池電壓低符號顯示
9、自動關機:“APO”指示，開機15分鐘后自動關機
10、過載保護:測量接地電阻：H-E、S-ES各端口間AC 280V/3秒
11、絕緣電阻:20MΩ以上(電路與外殼之間500V)
數字接地電阻測試儀參數 ----Technical parameter
| 功能 | 二、三、四線測量接地電阻、土壤電阻率；接地電壓、交流電壓測量。 |
| 環境溫度濕度 | 23℃±5℃，75%rh以下 |
| 電源 | DC 9V 6節LR14干電池連續待機100小時以上 |
| 干擾電壓 | ＜20V（應避免） |
| 干擾電流 | ＜2A（應避免） |
| 測R時電極間距 | a＞5d |
| 測ρ時電極間距 | a＞20h |
| 輔助接地電阻值 | 基準條件＜100Ω,工作條件＜5kΩ |
| 量程 | 接地電阻：0.00Ω～30.00kΩ |
| 土壤電阻率：0.00Ωm～9999kΩm | |
| 接地電壓：0.00V～600.0V | |
| 測量方式 | 精密4線、3線法測量、簡易2線測量接地電阻 |
| 測量方法 |
接地電阻：額定電流變極法 土壤電阻率：四極法 接地電壓：平均值整流(S-ES接口間） |
| 測試頻率 | 128Hz |
| 短路測試電流 | AC ＞20mA（正弦波） |
| 開路測試電壓 | AC 28V max |
| 電極間距范圍 | 可設定1m～100m |
| 換檔 | 接地電阻：0.00Ω～30.00kΩ全自動換檔 |
| 土壤電阻率：0.00Ωm～9000kΩm全自動換檔 | |
| 背光 | 可控灰白色背光，適合昏暗場所使用 |
| 顯示模式 | 4位超大LCD顯示，灰白色背光 |
| 測量指示 | 測量中LED閃爍 |
| LCD尺寸 | 111mm×68mm |
| LCD顯示域 | 108mm×65mm |
| 儀表尺寸 | 長寬高：240mm×188mm×85mm |
| 標準測試線 | 4條：紅色15m，黑色15m，黃色10m，綠色10m各1條 |
| 簡易測試線 | 2條：黃色1.5m，綠色1.5m各1條 |
| 輔助接地棒 | 4根 |
| 測量時間 | 對地電壓：約3次/秒 |
| 接地電阻、土壤電阻率：約7秒/次 | |
| 線路電壓 | AC600V以下測量(接地電壓測量功能不能用于測量商用電) |
| 數據存儲 | 500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
| 數據查閱 | 查閱數據時“MR”符號指示 |
| 溢出顯示 | 超量程溢出時“OL”符號指示 |
| 報警功能 | 測量值超過報警設定值時發出報警提示 |
| 電池電壓 | 電池電壓低符號顯示 |
| 自動關機 | “APO”指示，開機15分鐘后自動關機 |
| 功耗 | 待機: 約40mA(背光關閉) |
| 開機開背光：約43mA | |
| 測量：約75mA(背光關閉) | |
| 重量 | 儀表： 1280g(含電池) |
| 測試線：1300g | |
| 輔助接地棒： 720g(4根) | |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -20℃～60℃；70%rh以下 |
| 過載保護 | 測量接地電阻：H-E、S-ES各端口間AC 280V/3秒 |
| 絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
| 耐壓 | AC 3700V/rms(電路與外殼之間) |
| 電磁特性 | IEC61326(EMC) |
| 標準 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004。 |

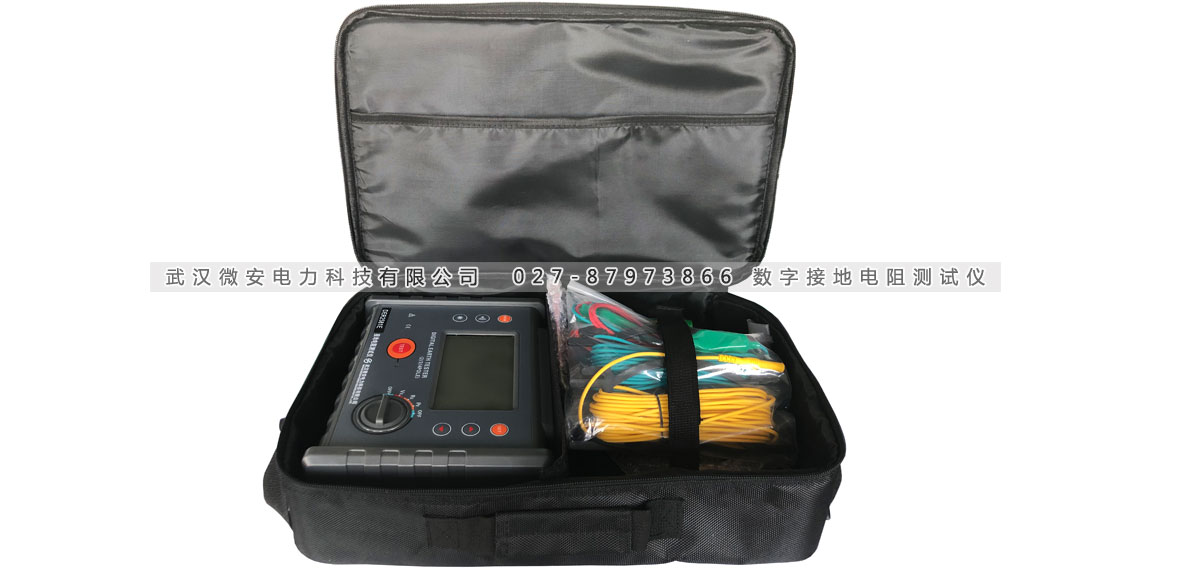

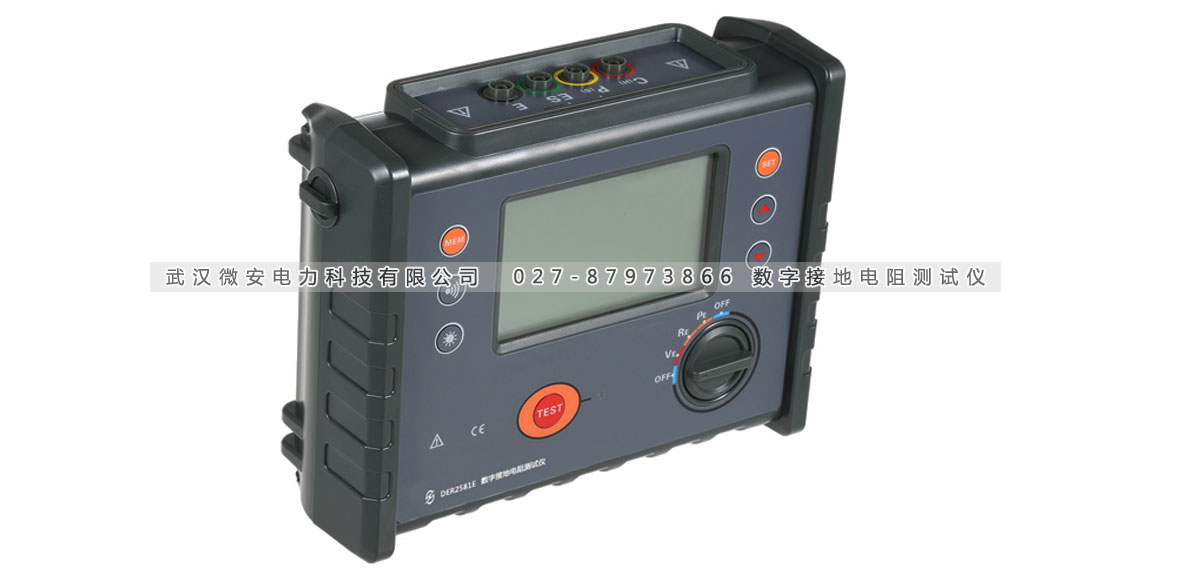

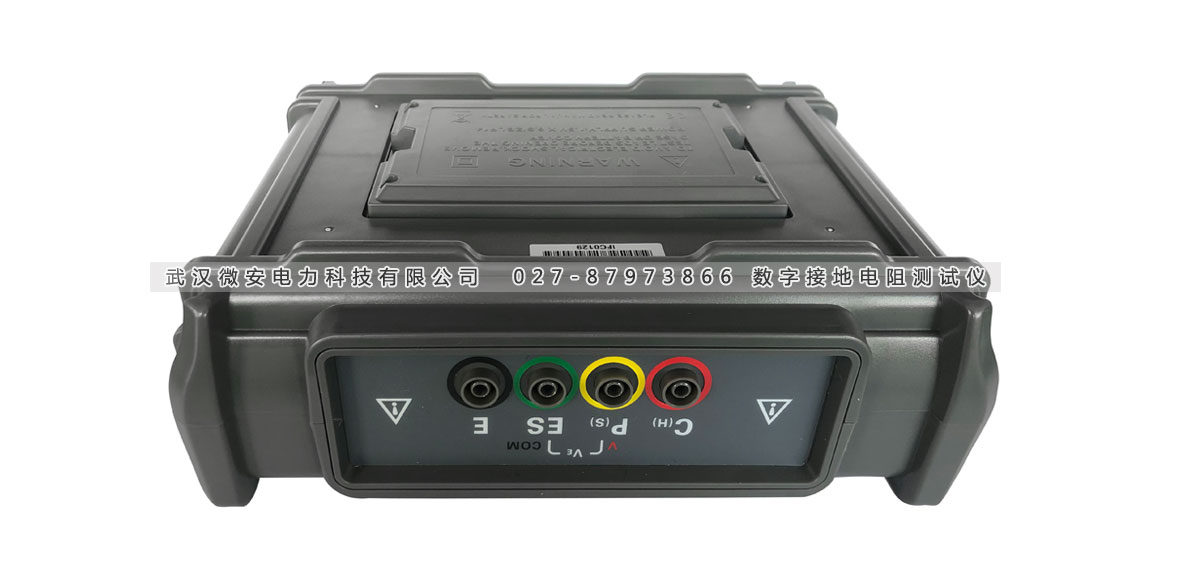

數字接地電阻測試儀圖片 ----Picture display

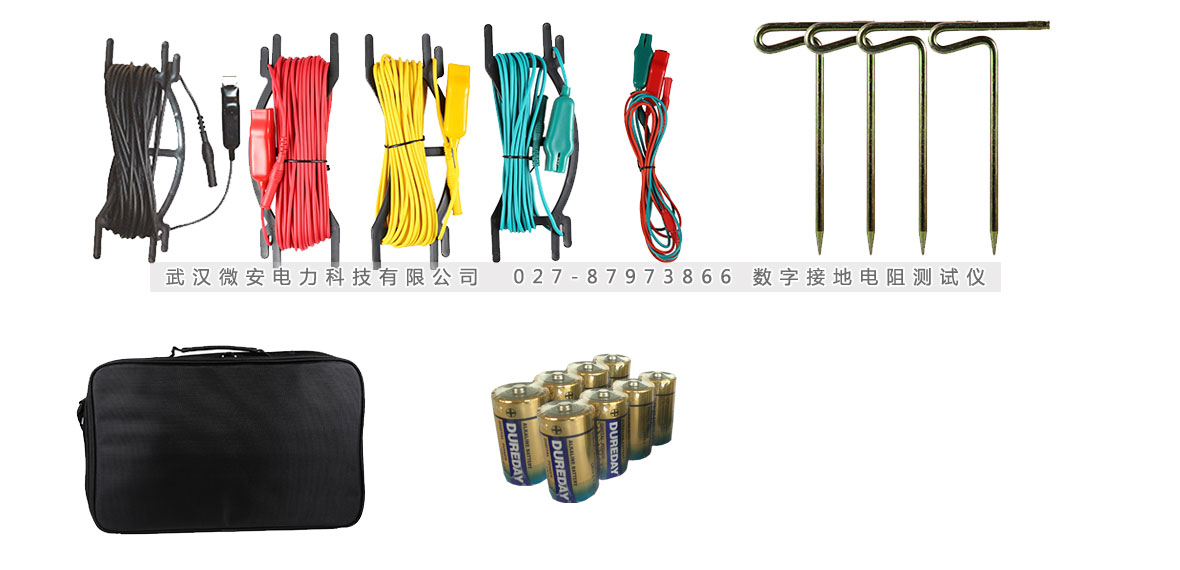

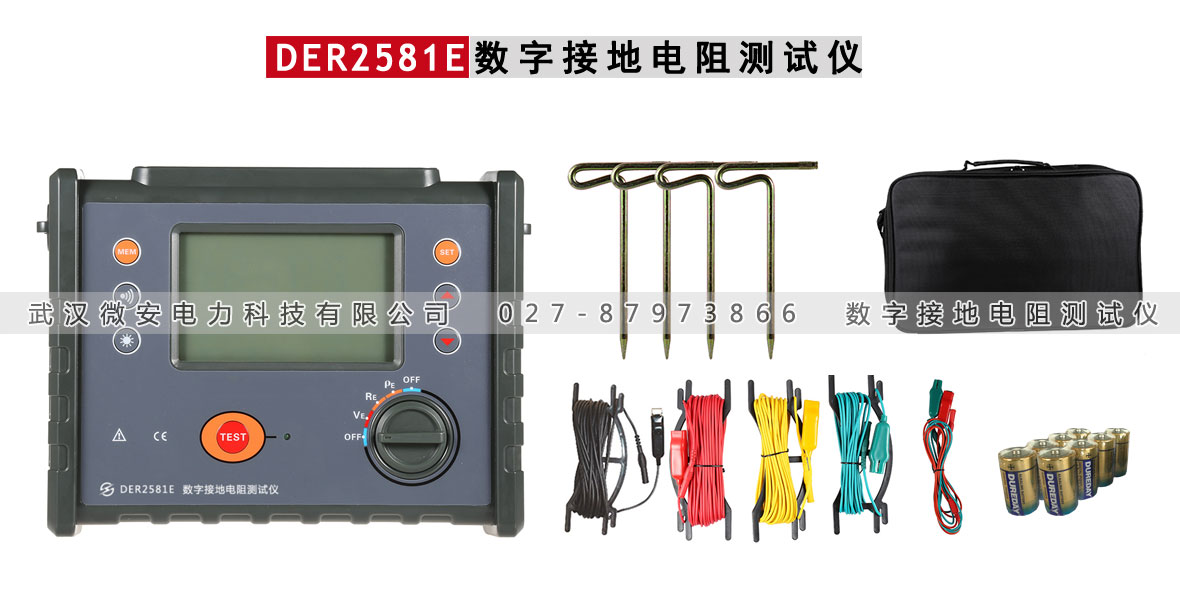

數字接地電阻測試儀附件配件 --------Accessories
本產品DER2581E數字接地電阻測試儀詳細清單請以說明書或代銷合同為準
| 數字接地電阻測試儀 | 1臺 | 輔助接地棒 | 2根 |
| 測試線 | 3條 | 簡易測試線 | 2條 |
| 1.5V電池 | 6節 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
