電力變壓器繞組變形試驗怎么接線？
變壓器繞組變形試驗的試驗分為儀器端(變壓器繞組變形測試儀)接線和被試品側(變壓器端)接線兩部分，因?yàn)殡娏ψ儔浩鞯穆?lián)結組別，也就是接線方式不一樣，通常分為Y、Yn、△等多種方式，所以在測試?yán)@組變形的時候，就會對應有不同的接線方式。

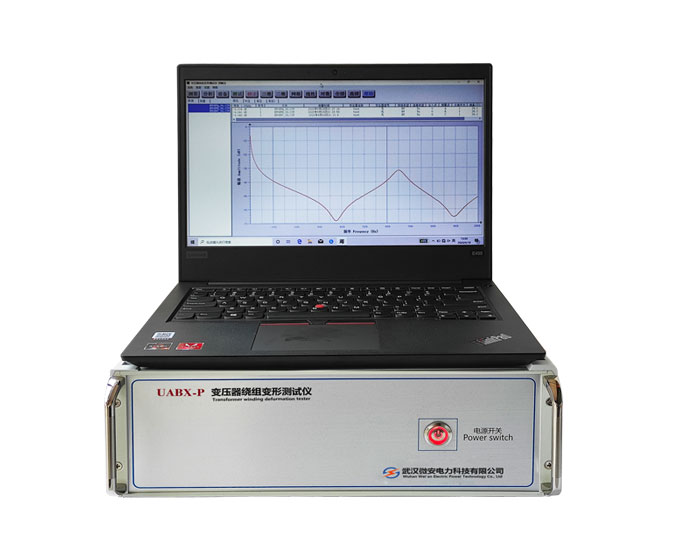

變壓器繞組變形測試儀———聯系采購 :張經理 153-7708-1310 （微信同號）
故下文著重介紹在被試品側(變壓器端)的接線方法
一、三相Δ形變壓器測量接線

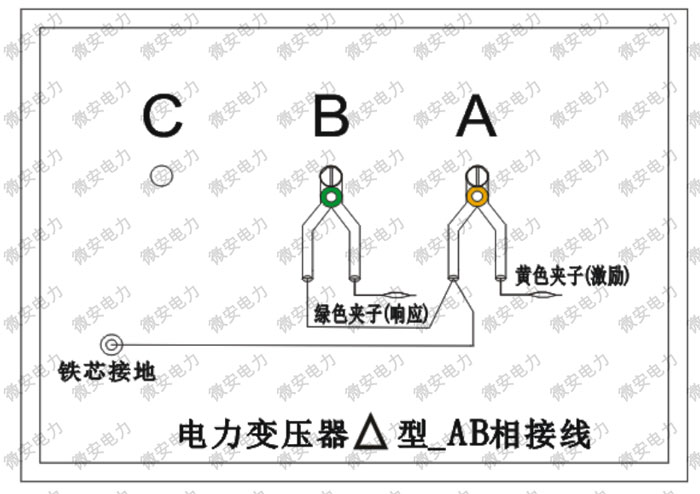

Δ接線變壓器_AB試驗接線
AB相測量接線
1、測量系統共一點接地，取變壓器鐵芯接地。
2、黃夾子定義為輸入，鉗在△形的A相、綠夾子定義為測量，鉗B相上。
3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
4、以上接線完成對三相△形的AB相測量接線，如上圖
Δ接線變壓器_BC試驗接線
BC相測量接線
1、測量系統共一點接地，取變壓器鐵芯接地。
2、黃夾子定義為輸入，鉗在△形的B相、綠夾子定義為測量，鉗C相上。
3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
4、以上接線完成對三相△形的BC相測量接線,如圖11。
Δ接線變壓器_CA試驗接線
CA相測量接線
1、測量系統共一點接地，取變壓器鐵芯接地。
2、黃夾子定義為輸入，鉗在△形的C相、綠夾子定義為測量，鉗A相上。
3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
4、以上接線完成對三相△形的CA相測量接線,如圖12。
二、三相Yn形變壓器測量接線

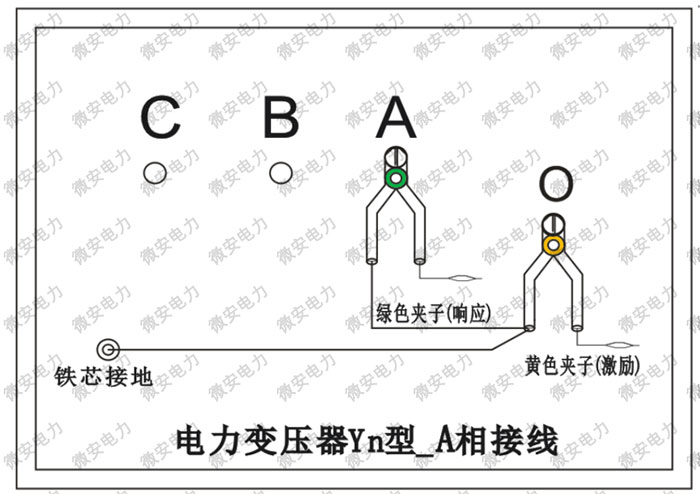

Yn型變壓器_A相接線
A相測量接線
1、測量系統共一點接地，取變壓器鐵芯接地。
2、黃夾子定義為輸入，鉗在Yn的‘O’點、綠夾子定義為測量，鉗A相上。
3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
4、以上接線完成對三相Yn形的A相測量接線，如上圖
Yn型變壓器_B相接線
B相測量接線
1、測量系統共一點接地，取變壓器鐵芯接地。
2、黃夾子定義為輸入，鉗在Yn的‘O’點、綠夾子定義為測量，鉗B相上。
3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
4、以上接線完成對三相Yn形的B相測量接線，如上圖

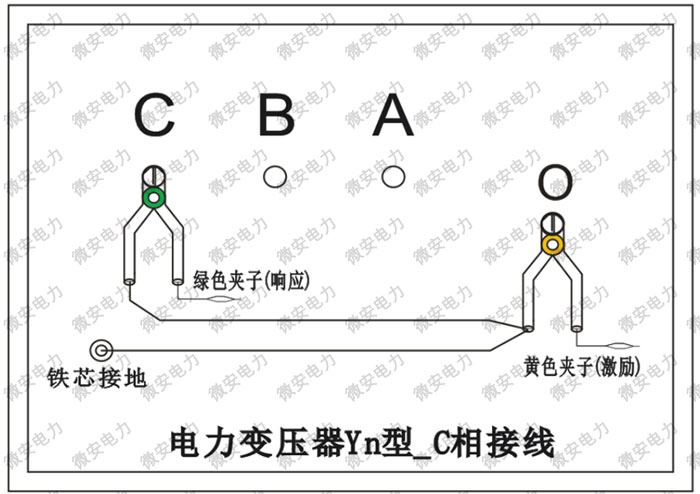

Yn型變壓器_C相接線
C相測量接線
1、測量系統共一點接地，取變壓器鐵芯接地。
2、黃夾子定義為輸入，鉗在Yn的‘O’點、綠夾子定義為測量，鉗C相上。
3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
4、以上接線完成對三相Yn形的C相測量接線，如上圖。
三、三相Y形變壓器測量接線

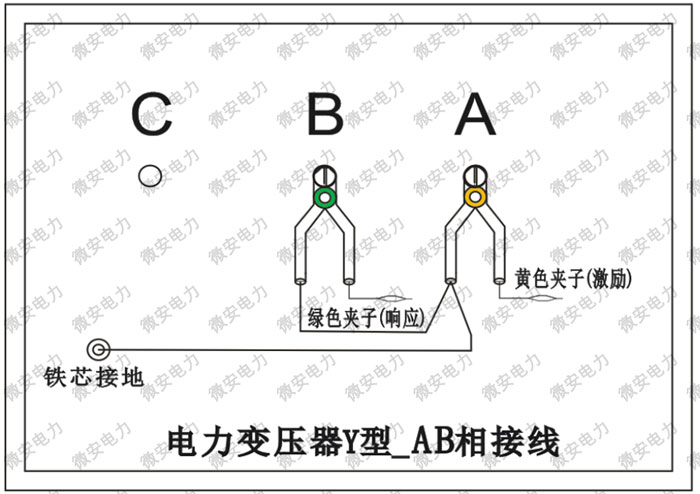

Y型變壓器_AB相接線
AB相測量接線
1、測量系統共一點接地，取變壓器鐵芯接地。
2、黃夾子定義為輸入，鉗在Y形的A相、綠夾子定義為測量，鉗B相上。
3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
4、以上接線完成對三相Y形的AB相測量接線，如圖7。
Y型變壓器_BC相接線
BC相測量接線
1、測量系統共一點接地，取變壓器鐵芯接地。
2、黃夾子定義為輸入，鉗在Y形的B相、綠夾子定義為測量，鉗C相上。
3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
4、以上接線完成對三相Y形的BC相測量接線，如圖8。

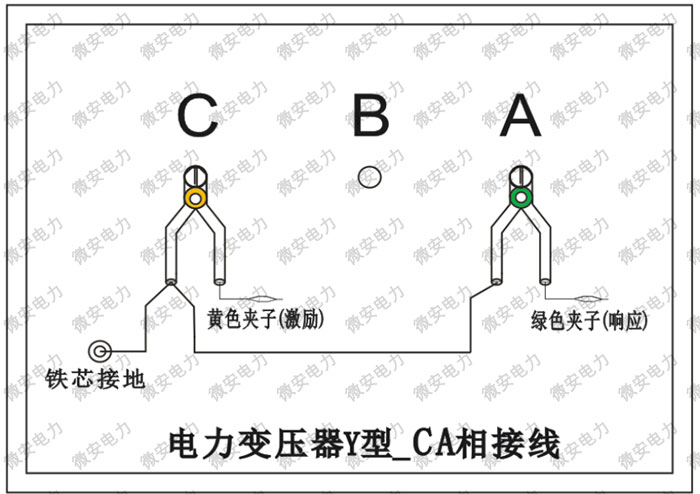

Y型變壓器_CA相接線
CA相測量接線
1、測量系統共一點接地，取變壓器鐵芯接地。
2、黃夾子定義為輸入，鉗在Y形的C相、綠夾子定義為測量，鉗A相上。
3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
4、以上接線完成對三相Y形的CA相測量接線，圖9
