無線高壓核相儀簡介 ----Product introduction
TAG8000無線高壓核相器又稱高壓核相器、無線核相器、語音高壓核相器、核相器、無線語音高壓核相器、核相儀及數字高壓無線核相儀,無線高壓核相測試儀、語音核相儀用于檢測高壓環網或雙電源電力網閉環點斷路器兩側電源是否同相而研發的無線高壓核相器。無線語音高壓核相器適合6KV～35KV輸電線路帶電核相作業，本高壓核相器具有驗電功能和語音功能。無線高壓核相器標準支持：DL/T408-1991,GB/T1029-2005, GB311.1-2012。
TAG8000無線高壓核相器(語音功能)是武漢微安電力研發中心根據國家電力行業標準規范和市場需求而研發生產的一款專用測試高壓核相的測試儀，高壓核相器適用于檢測環網或雙電源電力網閉環點斷路器兩側電源是否同相的判別而生產的。
在閉環兩電源之前一定要進行核相操作，否則可能發生短路，TAG8000無線高壓核相器適合6KV～35KV輸電線路帶電核相作業，視距可達到200米，并可穿墻使用，同時具有驗電功能。 無線高壓核相器采用無線傳輸技術，操作安全可靠，使用方便，符合國家電力安全工器具質量監督檢驗測試相關標準。與有線核相器相比，其主要優點是去掉了連接兩個電網（電源）兩端的引線，使用不受任何地形和設施構架的方式限制，提高了安全性。
產品選型 ----Product selection
| 名稱 | UTAG-8000系列無線高壓核相儀 | ||||||||
| 說明 | 表格中"●"代表為有該功能 | ||||||||
| 通用發射器 | 用于對線路,環網柜，帶電顯示器的端子進行核相 | ||||||||
| 中置柜采集器 | 用于對帶有五防柜功能的開關柜核相，可將采集器綁在中置柜上下刀閘的母排上 | ||||||||
| 型號/功能(A) | 線路核相 | 環網柜核相 | 真人語音 | 驗電功能 | 相序測試 | 中置柜核相 | 通用信號發射器 | 中置柜采集器 | 核相電壓 |
| UTAG-8000無線高壓核相儀 | ● | ● | ● | ● | 2只 | 5V～220kV(3米) | |||
| UTAG-8000A環網柜無線核相儀 | ● | ● | ● | ● | 4只 | 5V～220kV(3米) | |||
| UTAG-8000B中置柜高壓核相儀 | ● | ● | ● | ● | ● | 4只 | 2只 | 5V～220kV(3米) | |
| UTAG-8000C超高壓無線核相儀 | ● | ● | ● | ● | 2只 | 5V～500kV(6米) | |||
| UTAG-8000D無線高壓相序儀 | ● | ● | ● | ● | ● | 3只 | 5V～220kV(3米) | ||
| UTAG-8000E多功能無線核相儀 | ● | ● | ● | ● | ● | 3只 | 6只 | 5V～220kV(3米) | |
主要特點 ----Main features
1、無線高壓核相儀整機采用大容量免維護鋰電池供電，徹底解決碳性電池、紐扣電池等一次性電池電量不足、更換麻煩等缺點，特別適合野外作業；因無需裝卸電池，不會產生電火花，因此該測試儀符合礦用設備安全設計
2、該TAG8000無線高壓核相器，語音核相儀測試距離遠，可達到200米視距，并可穿墻使用
3、液晶屏同時顯示相位、波形、頻率等數據，測試安全可靠，真人女聲播報測試結果，測試更快速
4、伸縮式絕緣桿，攜帶、使用非常方便，絕緣性能符合電力絕緣工器具耐壓試驗要求
5、該TAG8000無線高壓核相器，語音核相儀便攜式接收器設計美觀大方，具有防滑處理工藝
6、該TAG8000無線高壓核相器，語音核相儀采用先進的制作工藝，體積小，重量輕
無線高壓核相儀參數 ----Technical parameter
| 型號 | UTAG8000 |
| 名稱 | 無線核相儀、無線高壓核相儀 |
| 相位差準確度 | 誤差≤5 |
| 頻率準確度 | ±0.1HZ |
| 本產品所測電壓等級為 | 6KV-220KV |
| 發射器和接收機的傳輸距離 | ＞130m |
| 高壓測量時泄漏電流 | ＜10uA |
| 發射器工作功耗 | ＜0.1W |
| 接收主機工作功耗 | ＜0.3W |
| 電池容量 | 主機鋰電池容量：約為2200mAH |
| 發射器電池容量：約為350mAH | |
| 工作環境 | -35℃--- +45℃；濕度≤95%RH |
| 儲存環境 | -40℃--- +55℃；濕度≤95%RH |
| 尺寸 | 71*26*11cm3 |
| 重量 | 4.5kg |
無線高壓核相儀圖片 ----Picture display
無線高壓核相儀附件配件 --------Accessories
本產品UTAG-8000無線高壓核相儀詳細清單請以說明書或代銷合同為準

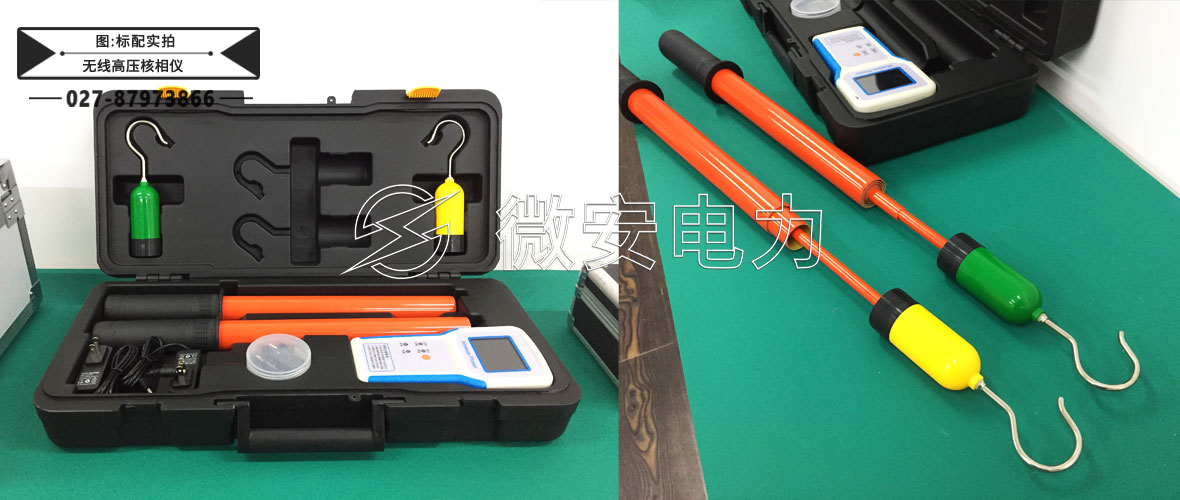

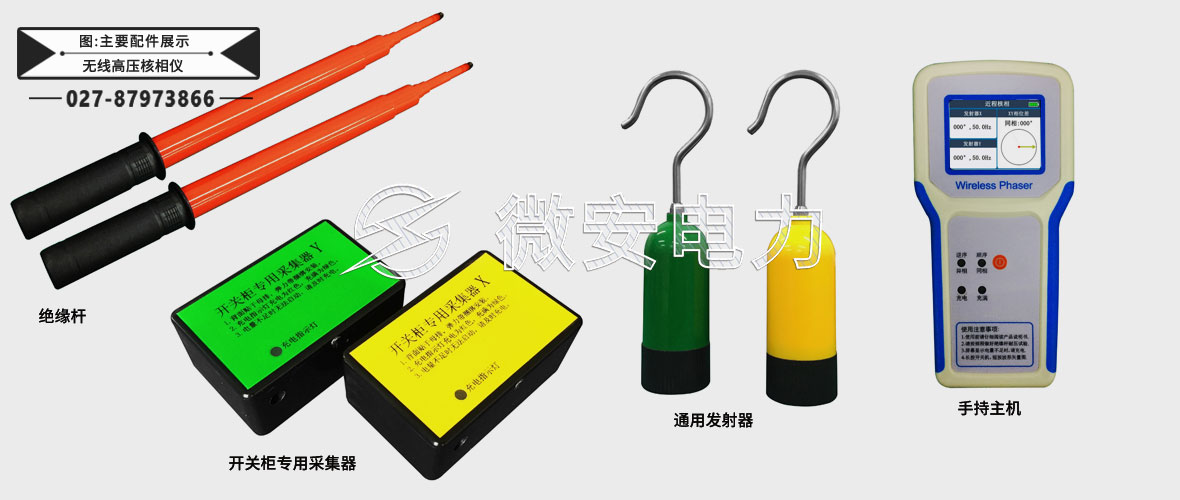

| 無線高壓核相儀 | 1臺 | 發射器 | 2個 |
| 伸縮式絕緣桿 | 2根 | 充電器 | 2個 |
| 尖頭端子 | 2個 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
無線高壓核相儀技術應用 --------Technology application
高壓輸電線路核相—無線高壓核相
• 《DL/T 596-1996電力設備預防性試驗規程》也是如下要求
• 將X和Y發射器連接絕緣桿，同時掛接在高壓線路上
• 長按開機，選擇近程核相模式
• 結果判斷采用國標A級標準，同異相以30°為界
• 同相，則語音 提示"同相"，屏幕顯示"同相"，同相指示燈亮
開關柜帶電顯示器核相—無線低壓核相

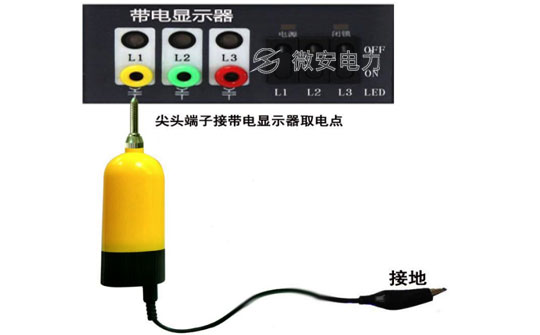

• 將X和Y發射器彎鉤替換為尖頭端子，并插入帶電顯示器
• 再將接地線DC端插入發射器接地孔（也是充電孔），鱷魚夾接地
•接收主機開機選擇近程核相模式，即可進行測量
• 由于帶電顯示器的主要作用是顯示開關柜是否帶電，并非標準的核相點
• 若核相結果異常則應在一次線路上進行核相
無線高壓核相儀的自檢

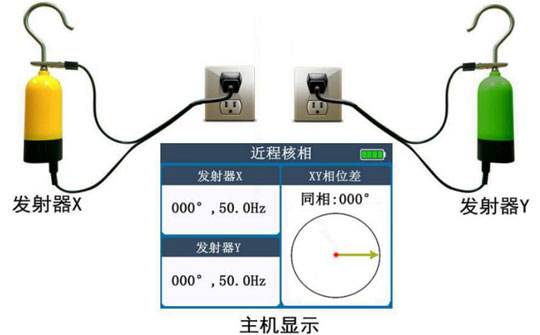

• 發射器連接自檢測試線，發射器啟動，待紅綠兩指示燈交替閃爍
• 接收主機開機，顯示對應發射器信息，則發射器與主機工作均正常
• 自檢時兩發射器與接收主機的距離需大于0.5米
• 自檢測試線內部串有2M電阻，測試時人接觸鱷魚夾不會觸電
• 自檢測試相位差為180度左右時，將任一自檢線插頭反轉，則相位差變?yōu)?度左右，反之亦然
