六相繼電保護測試儀簡介 ----Product introduction
UAWJ-1200A六相微機繼電保護測試儀又稱微機繼電保護測試儀、六相繼電保護測試儀、六相繼保儀、六相微機繼保儀、六相繼保測試儀及工控機六相微機繼電保護測試儀，六相微機繼電保護測試儀是繼電保護裝置專用電力測試儀。六相微機繼電保護測試儀參照《微機型繼電保護試驗裝置技術條件》依據繼電保護測試標準GB7261-2008而研發的一種新型工控微機繼電保護測試儀。
UAWJ-1200A六相微機繼電保護測試儀裝置有8路開入和4路開出，六相微機繼電保護測試儀開關量輸入電路可兼容空接點和0～250V電位接點，電位方式時，0～6V為合，11～250V為分，微機繼電保護測試儀開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量，UAWJ-1200A六相微機繼電保護測試儀采用高速數字控制處理器作為輸出核心，六相微機繼電保護測試儀軟件上應用32位雙精度算法產生各相任意的高精度波形由于采用內部源獨立處理結構，結構緊湊，修正了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題，六相微機繼電保護測試儀是繼保工作者得心應手的好工具。
主要特點
1、電壓電流輸出靈活組合：輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，該微機繼電保護測試儀既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗
2、操作方式：該微機繼電保護測試儀直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定
3、新型高保真線性功放：輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良
4、高性能主機：輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便
5、軟件功能強大：可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試
6、該六相微機繼電保護測試儀具有獨立專用直流電源輸出：設有一路110V 及 220V專用可調直流電源輸出
7、接口完整：裝置帶有USB通訊口，該微機繼電保護測試儀可與計算機及其它外部設備通信
8、自我保護功能：散熱結構設計合理，硬件保護措施可靠完善，該六相微機繼電保護測試儀具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能
六相繼電保護測試儀參數 ----Technical parameter
| 相電流輸出（有效值）? | 0--30A/相，精度：0.2%? ±5mA |
| 六相并聯輸出(有效值) | 0--180A/六相，同相位并聯輸出 |
| 相電流長時間允許工作值 | 10A |
| 每相最大輸出功率???? | 320VA |
| 六相并聯電流最大輸出功率 | 1000VA |
| 六并電流最大輸出工作時間? | 10s |
| 頻率范圍 | 0--1000Hz ，精度0.01Hz |
| 諧波次數 | 2--20次 |
| 相位 | 0--360°，精度0.1° |
| 直流電流輸出 | 0--±20A/相，精度：0.2%? ±5mA |
| 相電壓輸出（有效值） | 0--125V/相，精度：0.2%? ±5mV |
| 線電壓輸出（有效值） | 0--250V |
| 相電壓/線電壓輸出功率 | 75VA/100VA |
| 頻率范圍 | 0--1000Hz，精度：0.001Hz |
| 諧波次數 | 2--20次 |
| 相位 | 0--360°，精度：0.1° |
| 相電壓輸出幅值 | 0--±150V?? 精度：0.2%? ±5mV |
| 線電壓輸出幅值 | 0--±300V |
| 相電壓/線電壓輸出功率 | 90VA/180VA |
| 開關量輸入端子 | 8對 |
| 空接點 | 1--20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 無源接點：低阻短接信號；有源接點：0-250V DC |
| 開關量輸出端子 | 4對，空接點，遮斷容量：110V/2A，220V/1A |
| 時間范圍?? | 1ms--9999s，測量精度：1ms |
| 尺寸重量 | 570×250×580(mm3)，約32kg |
六相繼電保護測試儀圖片 ----Picture display

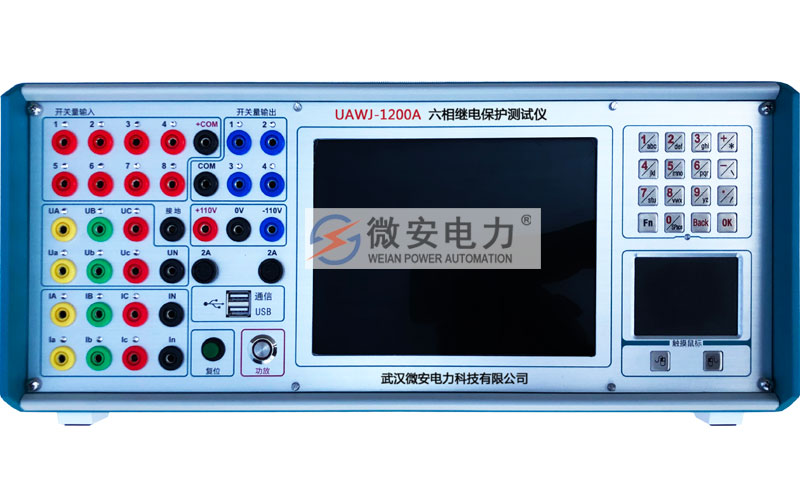

六相繼電保護測試儀-面板

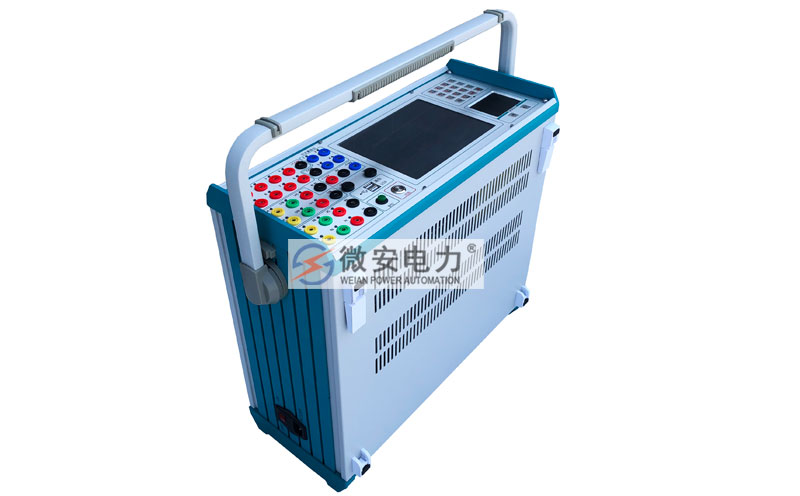

六相繼電保護測試儀-站立右
六相繼電保護測試儀--站立左
六相繼電保護測試儀-右側
六相繼電保護測試儀-按鍵
六相繼電保護測試儀-觸摸板

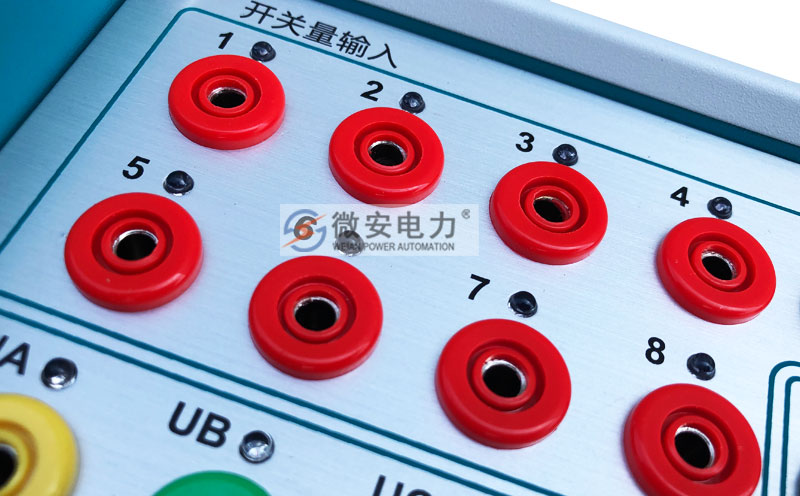

榪六相繼電保護測試儀-端子孔

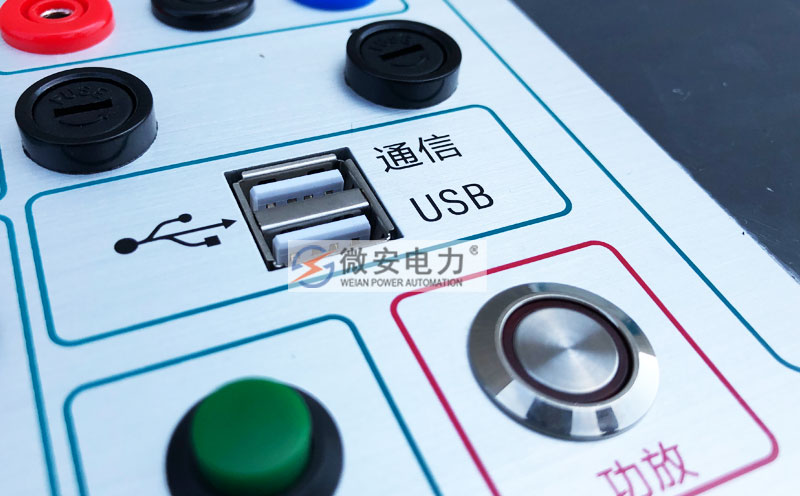

六相繼電保護測試儀-功放鍵

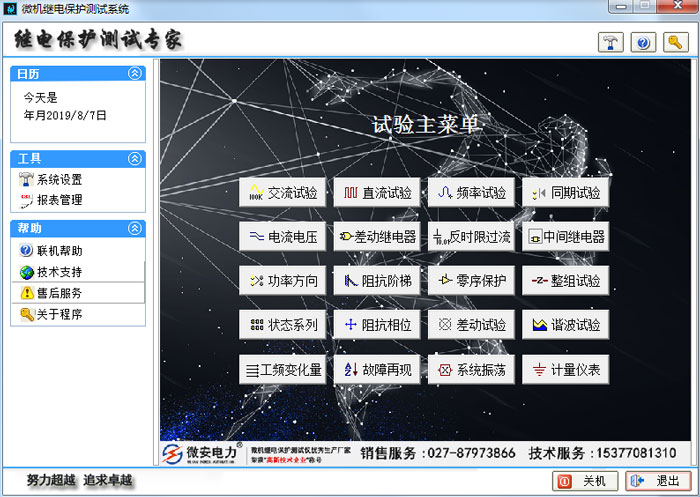

六相繼電保護測試儀-主界面

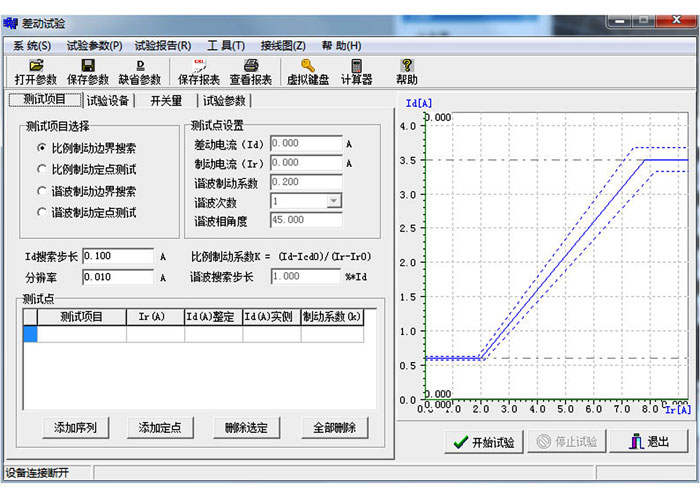

六相繼電保護測試儀-差動試驗

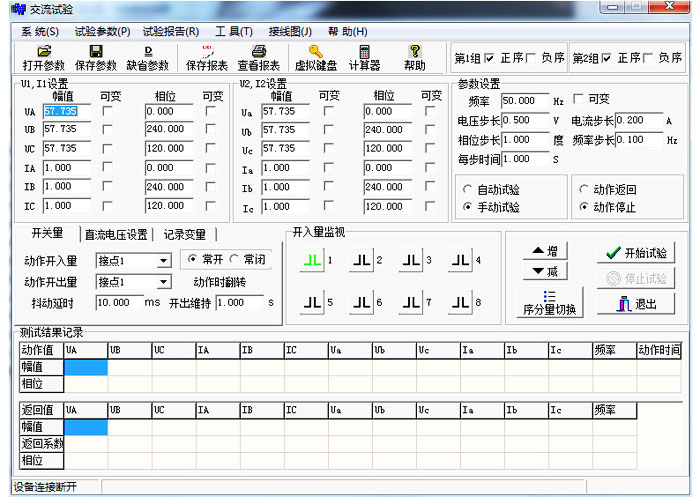

六相繼電保護測試儀-交流試驗
六相繼電保護測試儀-重合閘試驗
六相繼電保護測試儀附件配件 --------Accessories
本產品UAWJ-1200A六相繼電保護測試儀詳細清單請以說明書或代銷合同為準
| 六相微機繼電保護測試儀 | 1臺 | 機箱 | 1個 |
| 測試線包 | 1個 | 電流測試線 | 1包 |
| 電壓及開關量測試線 | 1包 | 電源線 | 1根 |
| USB數據線 | 1根 | 光盤 | 1張 |
| 10A保險管 | 2個 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
六相繼電保護測試儀-拉桿機箱
六相繼電保護測試儀-電流/電壓線
六相繼電保護測試儀-開關量線
六相繼電保護測試儀-測試夾
六相繼電保護測試儀-短接線
六相繼電保護測試儀-附件包
六相繼電保護測試儀-軟件/通信線
六相繼電保護測試儀-電源線/保險管
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
??????UAWJ-1200型、UAWJ-1200B型外觀與附件均與UAWJ-1200A型一致???
