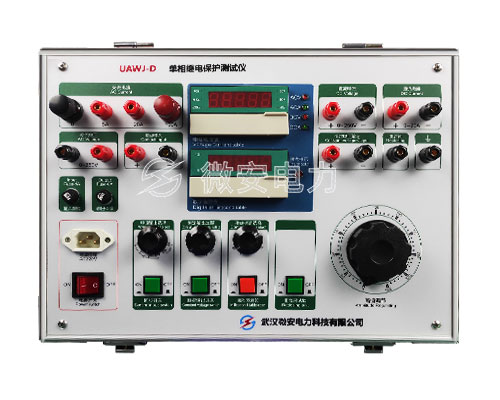

一分鐘了解單相繼電保護測試儀

單相繼電保護測試儀特點

武漢微安電力生產UAJB-D全自動繼電保護測試儀又稱全自動繼電保護校驗儀及自動化智能繼電保護校驗儀，全自動繼電保護測試儀及繼電保護校驗儀適用于電力繼保部門各類繼電保護裝置校驗項目試驗。全自動繼電保護測試儀標準支持：GB7261-2008,DL/T995-2006，DL/T1153-2012。

UAJB-D 全自動繼電保護測試儀是早期根據現場繼電保護的測試要求以及GB7261-2008,DL/T995- 2006標準支持，研發的一款全自動智能化繼電保護校驗測試儀。

全自動繼電保護測試儀采用單片微機技術，由自動同期數字毫秒表，邏輯控制單元，多功能數顯單元，高精度數據采集及處理單元，電流、電壓輸出單元，繼保測試儀具有過載及超量程保護單元部分組成，自動顯示 打印，測試過程中只需正確接好測試線，便可自動測試，整機精度≤1% 。UAJB-D全自動繼電保護測試儀外形美觀，性能穩定，操作簡單，功能較齊全等優點，該繼保測試儀是校驗繼電保護裝置 理想的測試儀。

單相繼電保護測試儀技術參數

交流電壓輸出:0～250V連續可調，最大輸出容量600VA 過量程保護260V，誤差為±1%
交流電流輸出: 0～50A，0～100A連續可調 誤差為±1%
? ? ? ? ? ? ? ? ? ? ? ? ? 0～50A時，開路電壓5V
? ? ? ? ? ? ? ? ? ? ? ? ? 0～100A時，開路電壓10V 過載保護動作電流120A
直流電壓輸出: 0～250V連續可調，最大電流2A 過量程保護260V,過載保護動作電流2.1A±5%，誤差為±1%
直流電流輸出: 0～200mA，0～5A連續可調 誤差為±1%
? ? ? ? ? ? ? ? ? ? ? ? ?0～200mA時，開路電壓48V 過載保護動作電流230mA
? ? ? ? ? ? ? ? ? ? ? ? ?0～5A時，開路電壓24V 過載保護動作電流5.2A
直流電壓固定輸出: 單獨輸出110V或220V時，電流可達2.5A 但和交流電壓電流，直流電壓同時輸出時，其總?cè)萘坎荒艹^600VA
數字毫秒表 最大量程：999秒
分辨率：0.1毫秒
精度：0.1%±1個字
準確度: 采用四位半A/D轉換，精度0.1%讀數±1個字
測量精度: ≤1%
尺寸: 480×320×160mm3
重量: 18kg
