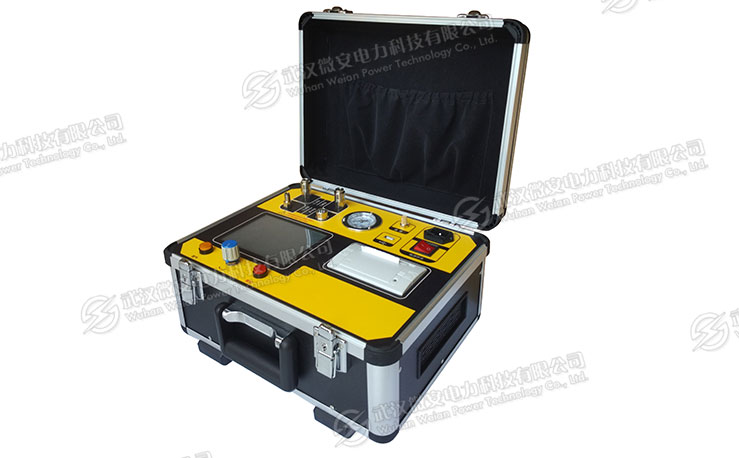

UAMD-TSF6氣體密度繼電器測試儀

SF6氣體密度繼電器測試儀是一種智能化的SF6密度繼電器校驗儀器。本儀器采用高精度壓力傳感器及高速率A/D轉換器，結合32位高性能微處理器，能對各種SF6密度繼電器進行性能校驗，能準確測量信號動作時當前溫度下的壓力值，自動完成任意環境溫度對20℃時的標準壓力換算，并且可即時打印、存儲測試數據以備查閱，同時自動識別測試過程中的故障。本產品攜帶方便，操作簡單，測試精度高、穩定性強、可靠性好，體現了儀器“智能型”的特點。/p>

UAMD-T SF6氣體密度繼電器測試儀，是武漢微安電力研發中心根據相關技術標準而研發生產的一款智能SF6密度繼電器校驗儀，全自動密度繼電器測試儀主要是針對密度繼電器的壓力和動作的指標校驗，具有用氣量少，測試速度快，測試精度高等優點， 廣泛的適用于變電站、發電廠、以及各大電力檢修部門。

在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度。習慣上把20℃時SF6氣體壓力作為標準值。該SF6密度繼電器校驗儀在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，用以判斷SF6密度繼電器的性能。

主要特點

1．采用高性能十六位單片機進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。

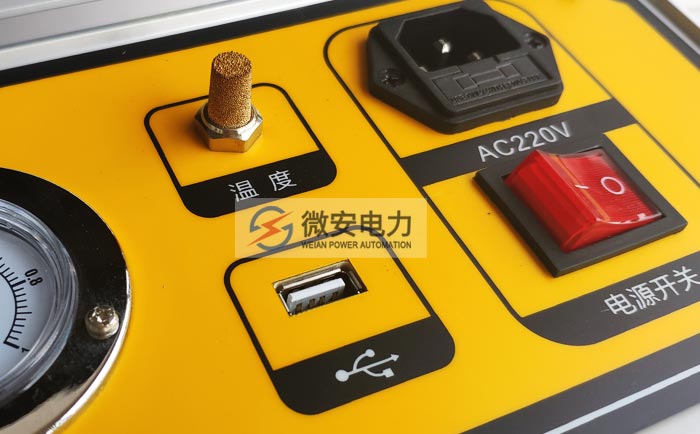

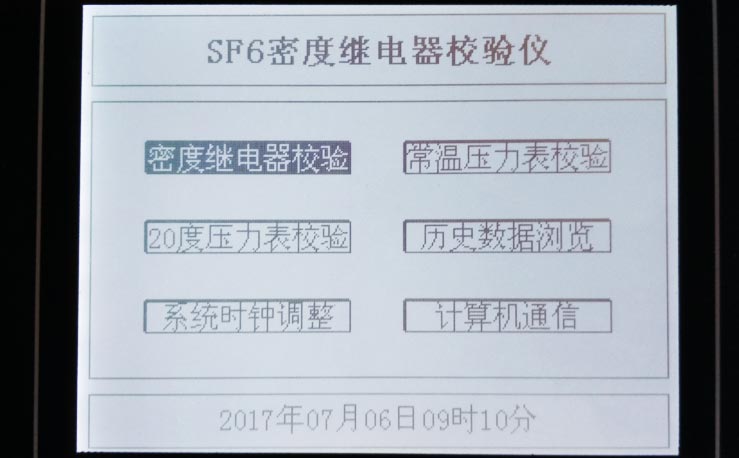

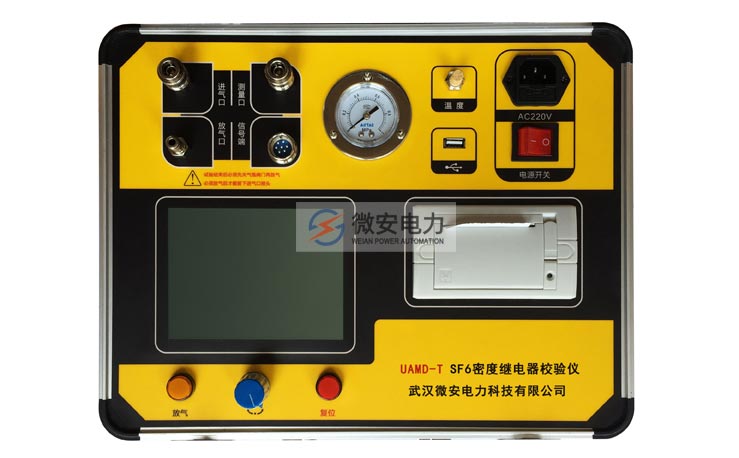

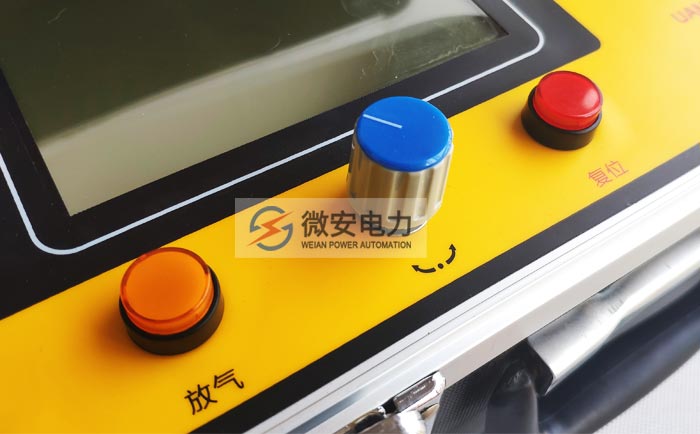

2．配置了單色液晶屏和旋轉開關，操作簡單、界面美觀，所有參數及狀態一目了然。
3．自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。
4．所有測試過程自動由單片機完成，不用人工干預，避免了繁瑣的人工氣路調節操作。
5．漢字報表式打印測試結果，并對試驗結果進行智能分析。
6．能同時存儲32次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。
7．校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行檢測。
8．配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場檢測。
9．檢測過程中不浪費SF6氣體。
10．除密度繼電器校驗功能外，本儀器還具有20℃壓力表校驗和常溫壓力表校驗功能。
11．具有在線修改系統時鐘的功能。
12．具有在線修改系統壓力功能。
13．核心元器件采用進口元件，性能可靠。
14．能同時測試一組報警信號、二組閉鎖信號。
15．本產品為便攜式工具，使用方便可靠，是SF6密度繼電器校驗的設備。

本產品UAMD-T SF6氣體密度繼電器測試儀詳細清單請以說明書或代銷合同為準

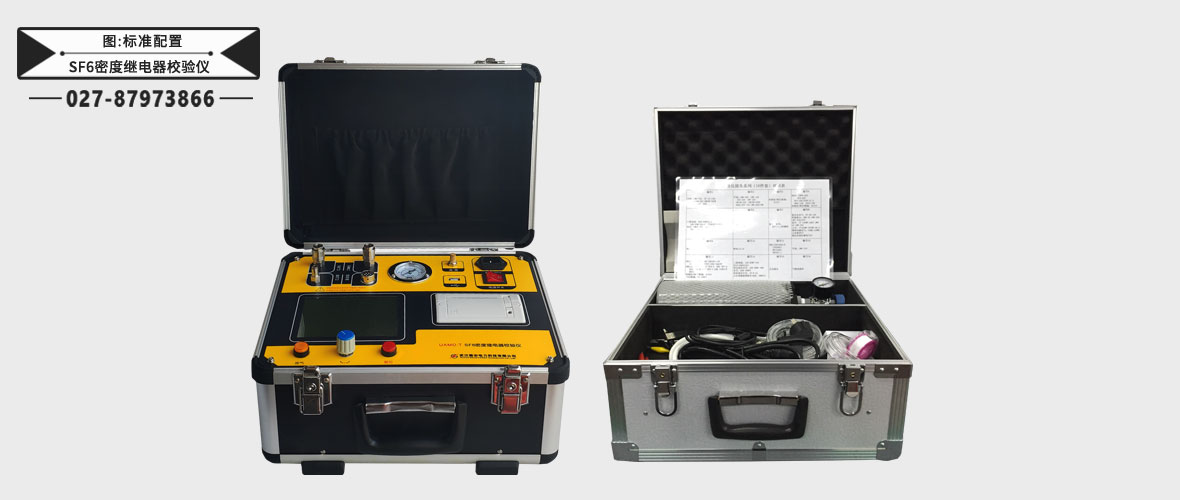

圖片SF6氣體密度繼電器測試儀附件...

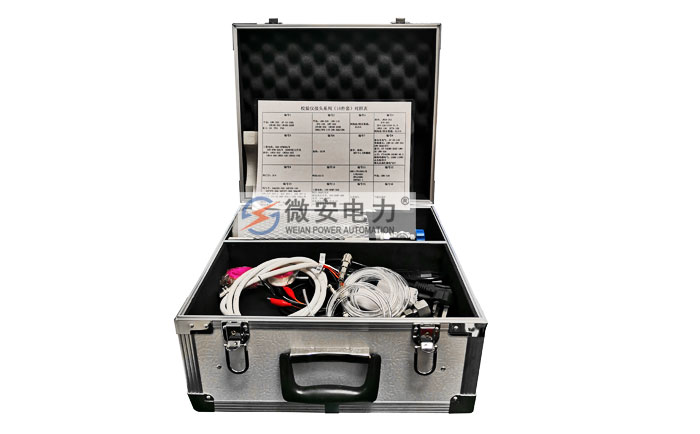

SF6氣體密度繼電器測試儀-附件箱

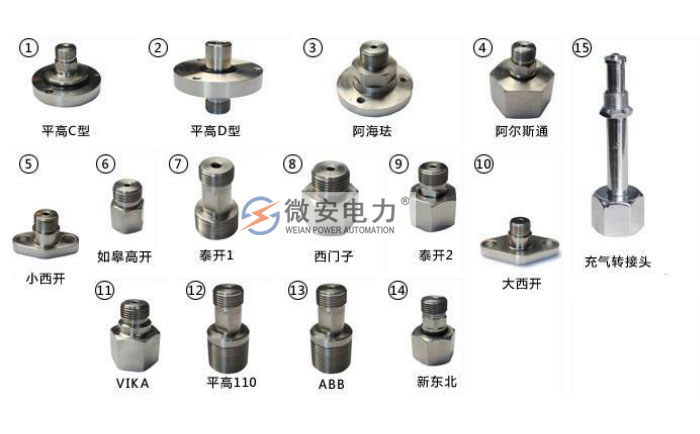

SF6氣體密度繼電器測試儀-測試接頭

SF6氣體密度繼電器測試儀-進氣管

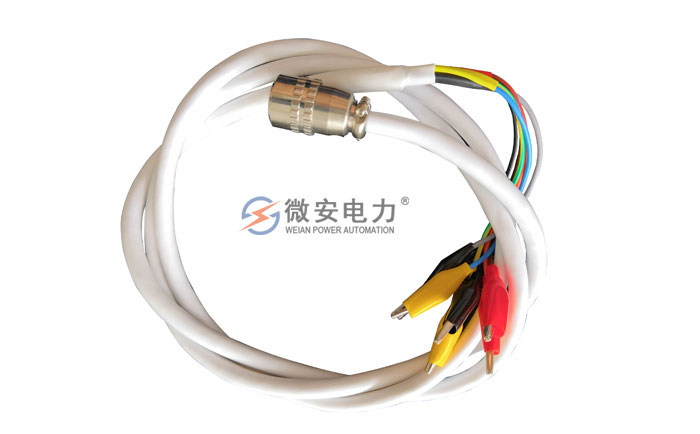

SF6氣體密度繼電器測試儀-采樣線

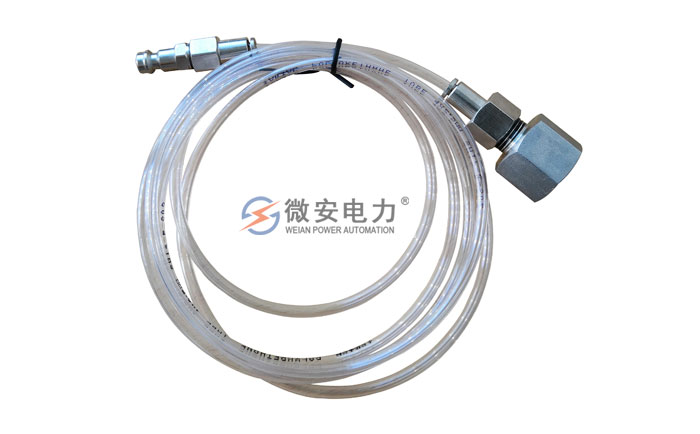

SF6氣體密度繼電器測試儀-測量氣管

SF6氣體密度繼電器測試儀-放氣管

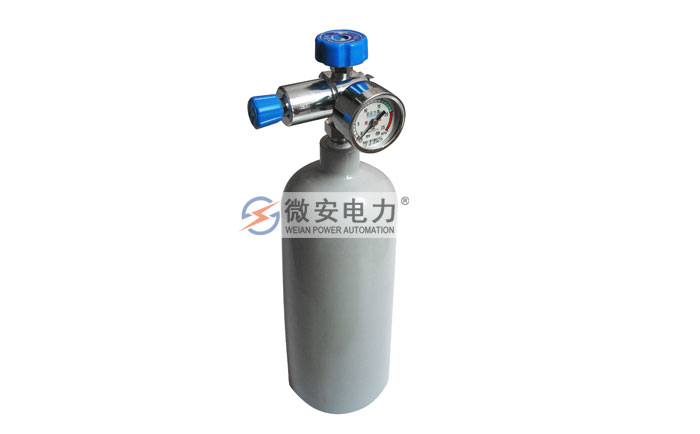

SF6氣體密度繼電器測試儀-氣瓶

SF6氣體密度繼電器測試儀-通信線

注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知???

一、SF6氣體密度繼電器測試儀接線圖

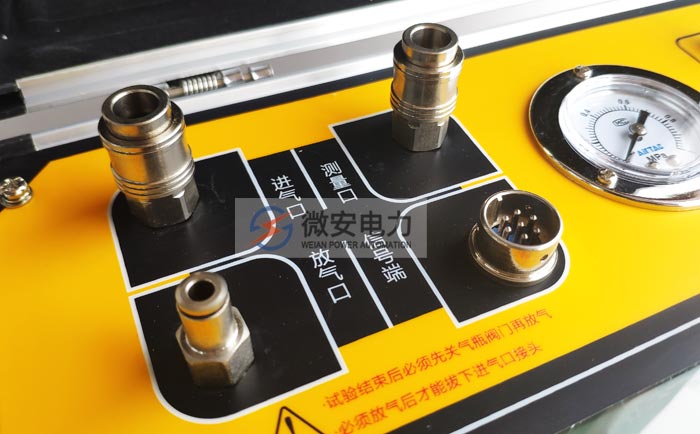

現場校驗SF6密度繼電器時，請按上圖接線的方式使用SF6氣體密度繼電器測試儀配置的配件連接好氣路與線路， 進氣管連接儀器測量口與氣瓶，放氣管連接放氣口（使用空氣、氮?dú)獾葻o(wú)毒無害的壓縮氣體，可以不接放氣管，直接將廢氣排放到空氣中），測量氣管連接儀器的測量口并通過過渡接頭與待檢測的SF6密度繼電器連接，六芯測試線連接儀器與接線柜上相應的測試點。

一、SF6氣體密度繼電器測試儀氣瓶充氣方法

1、關閉氣瓶的總閥門和減壓閥，然后按上圖步驟一中手指所指，使用活動扳手扭開灌氣口

2、將附件中的充氣轉接頭一端與灌氣口相連，令一端接氣源，依次打開氣瓶總閥門和氣源閥門，觀察氣瓶上的壓力表，壓力值上升表示在正充氣。

3、充滿后，依次關閉氣源閥門和氣瓶總閥門，擰掉充氣轉接頭，再將氣瓶灌氣口擰緊。

4、充氮?dú)猓轰撈繅毫Ρ碇羔槥?MPa為充好。

5、充SF6氣體：鋼瓶壓力表指針?lè)€(wěn)定、連接桿無氣體流速聲為充好。
