CVT電容式電壓互感器交接試驗項目
發布時間:2022-11-24 22:00:13
閱讀次數: 872次
電容式電壓互感器(通常簡稱CVT)，顧名思義，它包括電容分壓器C和電磁單元VT兩部分，電容式電壓互感器實際上是一單相電容分壓器，由若干相同的電容器串聯，接于高壓線路與大地間，其承受的高電壓由電容器承擔，內部電壓分配均勻，耐壓強度高
電容式電壓互感器(通常簡稱CVT)，顧名思義，它包括電容分壓器C和電磁單元VT兩部分，電容式電壓互感器實際上是一單相電容分壓器，由若干相同的電容器串聯，接于高壓線路與大地間，其承受的高電壓由電容器承擔，內部電壓分配均勻，耐壓強度高
注意CVT試驗中要特別注意以下幾點，以免損壞CVT互感器
1、嚴禁從CVT二次側進行勵磁試驗，從CVT二次測加壓勵磁，帶來的結果類似于二次側短路
2、當CVT需進行大于1.5倍UN（中性點有效接地系統）或1.9倍UN（中性點非有效接地系統）的耐壓試驗時，其端子箱內的阻尼器連接片必須脫開，否則阻尼器將由于長時間過飽和而燒毀，此時接于補償電抗器兩端的ZnO避雷器也將因長時間過電壓而損壞，若電抗兩端是間隙保護的，則會有持續放電現象。耐壓試驗完畢后，阻尼器連接片復位并緊固
3、嚴禁松開電磁單元、電容分壓器上的密封用緊固螺栓，以免產生漏油現象及破壞真空度
4、進行介質損耗測試時，自激法試驗電壓不得超過3kV

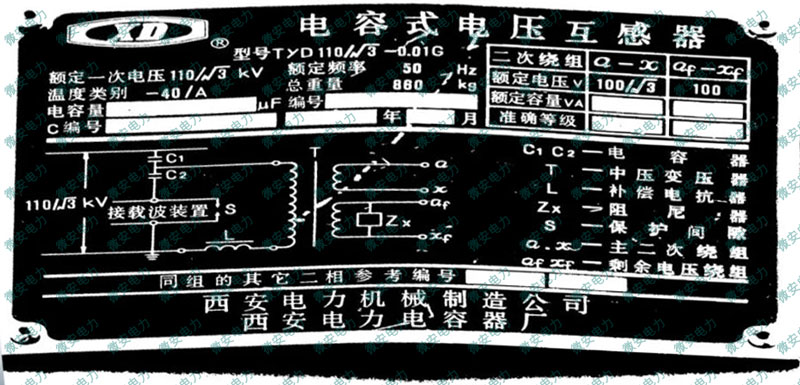

一、銘牌信息--下列測試數據均來自微安電力試驗工程部的真實測試數據
| 型號 | TYD110/√3-0.01H | 額定電壓 | 110/√3/0.1/√3/0.1/√3/0.1kV | |||||
| 額定總電容 | 10000pF | 額定高壓電容 | 12547pF | 額定中壓電容 | 48853pF | |||
| 額定絕緣水平 | 126/230/550 kV | 額定頻率 | 50HZ | 出廠日期 | 2021年9月 | |||
| 產品編號 | A相：21090098-1-1 | B相：21090098-1-2 | C相：21090098-1-3 | |||||
| 制造廠家 | 武漢微安電力科技有限公司（代替） | |||||||
二、絕緣電阻測量值
| 相別 | A（GΩ） | B（GΩ） | C（GΩ） | ||
| 一次對地絕緣電阻（GΩ） | >100 | >100 | >100 | ||
| 末屏對地絕緣電阻（GΩ） | >100 | >100 | >100 | ||

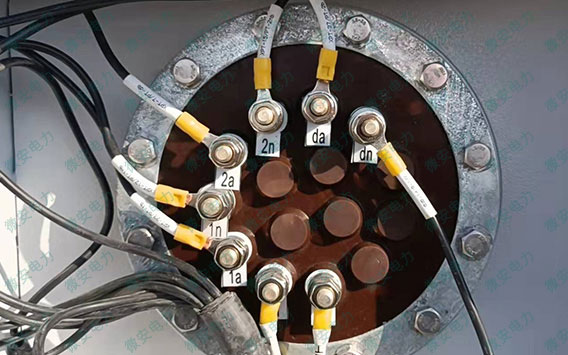

| 1a1n對2a2n，dadn及地（GΩ） | >100 | >100 | >100 | ||
| 2a2n對1a1n，dadn及地（GΩ） | >100 | >100 | >100 | ||
| dadn對2a2n，1a1n及地（GΩ） | >100 | >100 | >100 | ||
| 所用儀器：5000V絕緣電阻測試儀 | |||||
三、直流電阻測量值
| 相別 | A（mΩ） | B（mΩ） | C（mΩ） | 誤差 | 結論 |
| 1a1n | 58.85 | 60.14 | 59.39 | 2.19% | 合格 |
| 2a2n | 64.20 | 66.01 | 65.97 | 2.82% | 合格 |
| dadn | 318.8 | 319.4 | 317.8 | 0.5% | 合格 |
| 所用儀器：10A直流電阻測試儀 | |||||
四、介質損耗及電容量試驗
| 相別 | 試驗項目 | 出廠電容量（nF） | 實測電容量（nF） | 誤差 | 介質損耗值 | 結論 |
| A相 | 額定高壓電容 | / | 11.76 | / | 0.349% | 合格 |
| 中壓電容 | / | 45.67 | / | 0.357% | 合格 | |
| 總電容 | / | 9.355 | / | 0.382% | 合格 | |
| B相 | 額定高壓電容 | / | 11.66 | / | 0.391% | 合格 |
| 中壓電容 | / | 45.87 | / | 0.297% | 合格 | |
| 總電容 | / | 9.318 | / | 0.342% | 合格 | |
| C相 | 額定高壓電容 | / | 11.74 | / | 0.443% | 合格 |
| 中壓電容 | / | 45.67 | / | 0.441% | 合格 | |
| 總電容 | / | 9.355 | / | 0.380% | 合格 | |
| 所用儀器：異頻介質損耗測試儀 | ||||||
五、試驗依據及結論
| 試驗依據 | GB50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》及出廠試驗報告 |
| 試驗結論 | 合格 |
