避雷器工頻參考電壓的測試方法及意義

一、工頻參考電壓的含義

工頻參考電壓是無間隙金屬氧化物避雷器的一個重要參數，是指將制造廠規定的工頻參考電流(以阻抗電流分量的峰值表示，通常約為1~20mA)，施加于金屬氧化物避雷器，在避雷器兩端測得的峰值電壓，即為工頻參考電壓

它表明閥片的伏安特性曲線飽和點的位置。運行一定時期后，工頻參考電壓的變化能直接反映避雷器的老化、變質程度。

注:之所以測量結合工頻參考電壓是由于避雷器在帶電運行條件下受相鄰相間電容耦合的影響，阻抗性電流分量不易測準，當發現阻性電流有可疑現象時，應測量工頻參考電壓

二、工頻參考電壓的測試方法

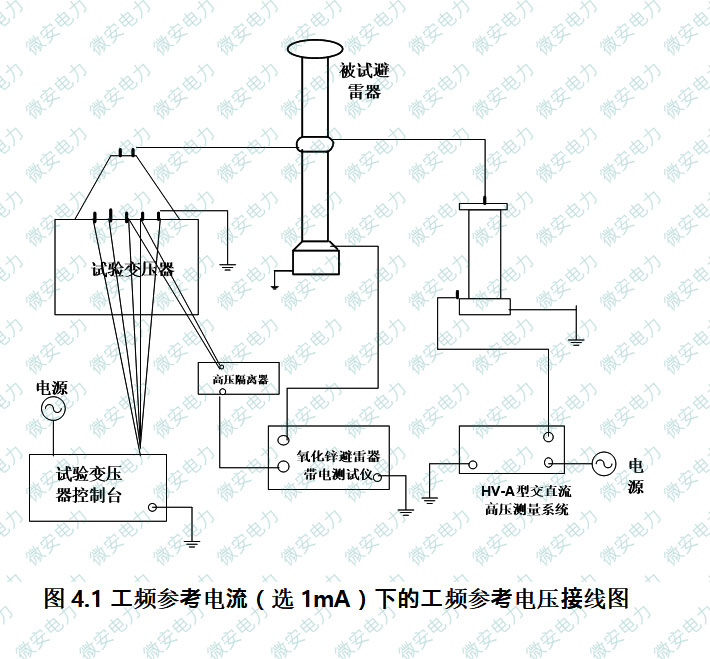

避雷器工頻參考電壓的測試接線

測試步驟：

1、試驗前充分放電。

2、按照上圖所示準確接線并核對無誤。

3、開啟試驗測試儀器，進入測試界面。　

4、打開試驗變壓器控制臺開關及時呼唱開始升壓。

5、密切注視氧化鋅避雷器帶電測試儀使其電流正好達到1mA，讀取HV-A型交直流高壓測量系統顯示的電壓值.

6、快速降壓關閉試驗變壓器及所有其余儀器電源。

7、充分放電，然后拆線收好儀器。

三、工頻參考電壓的合格判斷標準

??判斷的標準是與初始值和歷次測量值比較，當有明顯降低時就應對避雷器加強監視，110kV及以上的避雷器，參考電壓降低超過10%時，應查明原因，若確定是老化造成的，宜退出運行。
