密度繼電器測試儀簡介 ----Product introduction
SF6開關是電力系統廣泛使用的高壓電氣設備，而SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行安全。現場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備預防性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行測試。從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。
密度繼電器測試儀是一種新型智能化程度極高的SF6密度繼電器的校驗儀器,采用了微機操作系統以及高精度壓力傳感器,精選測試氣管等附件,能對各種規格的SF6密度繼電器進行現場校驗,并對任意環境溫度下的SF6氣體壓力值進行換算的一種便攜式校驗儀器，為電力行業生產及檢修SF6電氣設備提供了極大的方便。
產品別稱： 密度繼電器校驗儀 SF6密度繼電器校驗儀、 氣體密度繼電器校驗儀、 密度繼電器測試儀、 SF6密度繼電器測試儀、 氣體密度繼電器測試儀、 SF6氣體密度繼電器測試儀、sf6氣體密度繼電器校驗儀
密度繼電器測試儀參數 ----Technical parameter
| 工作電源 | AC220V/50Hz |
| 功率 | 50W |
| 精度 | 0.2 級 |
| 壓力校驗范圍及分辨力 | 0～1MPa，0.001MPa |
| 溫度測量范圍及分辨力 | -20℃～80℃，0.1℃ |
| 工作濕度 | ￡90%RH |
| 校驗對象 | 單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖 |
| SF6氣體密度顯示方式 | 被測環境下的壓力、20℃時的等效壓力 |
| 顯示方式 | 320×240 液晶屏 |
| 操作方式 | 旋轉鼠標（一鍵飛梭）輸入 |
| 打印機型 | 高速微型打印機 |
| 打印方式 | 漢字報表式打印 |
| 存儲容量 | 同時存儲 150 組試驗結果 |
| 主機尺寸及重量 | 400×320×160(mm3)，6.2kg |
| 附件箱尺寸及重量 | 400×370×200(mm3)，4.8kg |
密度繼電器測試儀圖片 ----Picture display
密度繼電器測試儀-面板
密度繼電器測試儀-左側
密度繼電器測試儀-右側
密度繼電器測試儀-軟件界面
密度繼電器測試儀-操作按鍵
密度繼電器測試儀-電源及通訊接口
密度繼電器測試儀-測量接口
密度繼電器測試儀-壓力表
密度繼電器測試儀附件配件 --------Accessories
本產品UAMD-T 密度繼電器測試儀詳細清單請以說明書或代銷合同為準
| 密度繼電器測試儀 | 1臺 | 氣瓶 | 1個 |
| 進氣管（80cm） | 1根 | 測量氣管（250cm） | 1根 |
| 放氣管（250cm） | 1根 | 過渡接頭（附錄二1～8） | 8個 |
| 充氣轉接頭（附錄二9） | 1個 | 6 芯測試線（2.5m） | 1個 |
| 生料帶 | 2卷 | 打印紙 | 2卷 |
| 保險管（2A） | 2個 | 光盤 | 1張 |
| U盤 | 1個 | 電源線 | 1根 |
| 檢驗報告 | 1本 | 說明書 | 1本 |
| 合格證 | 1張 |
密度繼電器測試儀-附件箱
密度繼電器測試儀-測試接頭
密度繼電器測試儀-進氣管
密度繼電器測試儀-采樣線
密度繼電器測試儀-測量氣管
密度繼電器測試儀-放氣管
密度繼電器測試儀-氣瓶
密度繼電器測試儀-通信線
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知???
密度繼電器測試儀技術應用 --------Technology application

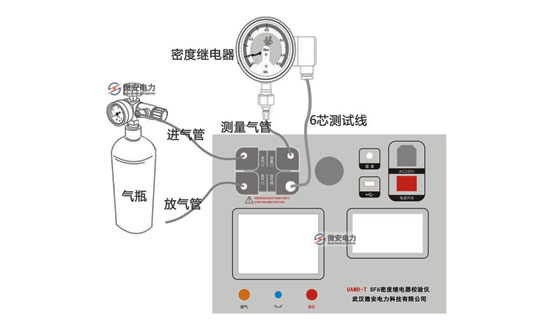

一、密度繼電器測試儀接線圖
現場校驗SF6密度繼電器時，請按上圖接線的方式使用密度繼電器測試儀配置的配件連接好氣路與線路， 進氣管連接儀器測量口與氣瓶，放氣管連接放氣口（使用空氣、氮氣等無毒無害的壓縮氣體，可以不接放氣管，直接將廢氣排放到空氣中），測量氣管連接儀器的測量口并通過過渡接頭與待檢測的SF6密度繼電器連接，六芯測試線連接儀器與接線柜上相應的測試點。

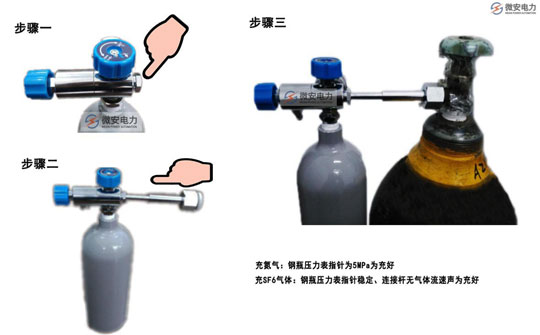

一、密度繼電器測試儀氣瓶充氣方法
1、關閉氣瓶的總閥門和減壓閥，然后按上圖步驟一中手指所指，使用活動扳手扭開灌氣口
2、將附件中的充氣轉接頭一端與灌氣口相連，令一端接氣源，依次打開氣瓶總閥門和氣源閥門，觀察氣瓶上的壓力表，壓力值上升表示在正充氣。
3、充滿后，依次關閉氣源閥門和氣瓶總閥門，擰掉充氣轉接頭，再將氣瓶灌氣口擰緊。
4、充氮氣：鋼瓶壓力表指針為5MPa為充好。
5、充SF6氣體：鋼瓶壓力表指針穩定、連接桿無氣體流速聲為充好。
