10kV變壓器絕緣電阻合格標準

運行中的變壓器絕緣電阻合格的標準是：10KV 及以下，高壓對低壓及地的絕緣電阻值大于300兆歐；35KV級，絕緣電阻值大于400兆歐（環境溫度為20℃）。

10kV變壓器也稱為配電變壓器，通常是雙繞組變壓器，即額定電壓為10kV的高壓側繞組，也稱為一次繞組，額定電壓為400V的低壓測繞組，又稱二次繞組，因高低壓側及大地之間是互相獨立絕緣的，故三者之間的絕緣電阻強度是我們經常要測試考核的標準，下面我們先明確兩個概念。

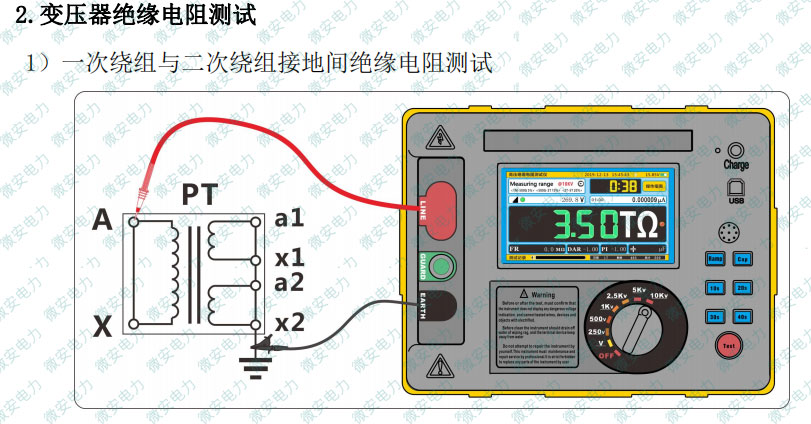

高對低及地：（一次繞組對二次繞組和外殼）高壓繞組對低壓繞組及外殼的絕緣電阻；

低對高及地：（二次繞組對一次繞組和外殼）低壓繞組對高壓繞組及外殼的絕緣電阻；

一、變壓器絕緣電阻測試標準

1、新安裝或檢修后和長期停用（三周）的變壓器投入運行前應測絕緣。

2、電壓等級為1000V以上的繞組使用2500V絕緣電阻測試儀，1000V以下的繞組用1000V絕緣電阻測試儀。電阻值規定（20℃）3-10KV為300MΩ、20-35KV為400MΩ、63-220KV為800MΩ、500KV為3000MΩ。電壓0.4KV及以下的變壓器用500V絕緣電阻測試儀，且絕緣電阻≥0.5MΩ。

3、當電阻值低于前次值的50%時通知檢修處理，必要時測量變壓器的介質損耗和吸收比。吸收比R60“/R15”，比值應≥1.3。

二、變壓器絕緣電阻合格標準

(1)這次測得的絕緣電阻值與上次測得的數值換算到同一溫度下相比較，這次數值比上次數值不得降低30％；

(2)吸收比R60/R15（遙測中60秒與15秒時絕緣電阻的比值），在10～30℃時應為1.3被及以上：

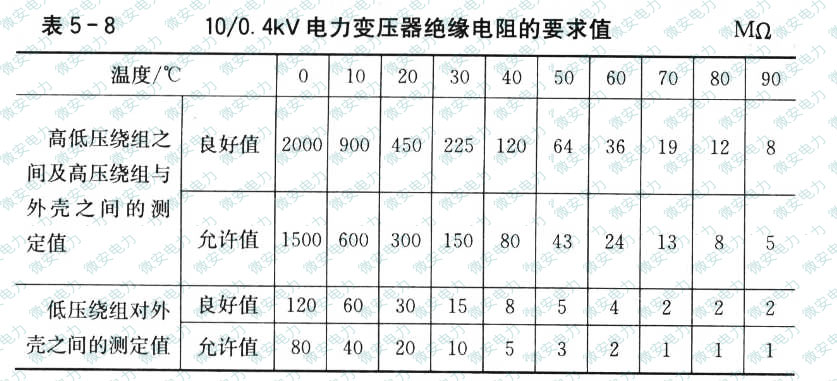

(3)一次側電壓為10kV的變壓器，其絕緣電阻的最低合格值與溫度有關。

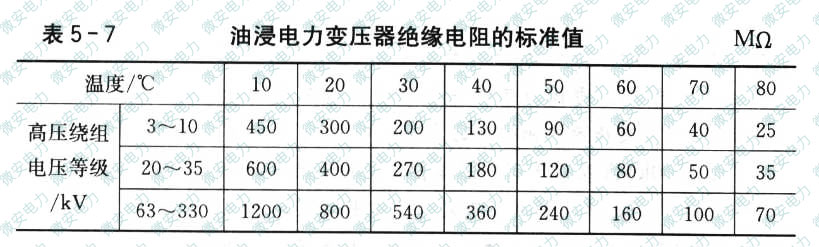

三、溫度對變壓器絕緣電阻的影響

　　電力變壓器的絕緣電阻受濕度和溫度的影響較大。濕度增加時，表面和內部吸收水分，泄露電流增大，絕緣電阻降低；溫度升高時，帶電質點因熱運動加強而易導電，泄露電流增大，絕緣電阻降低。所以，在不同溫度下所測量的絕緣電阻的阻值不同，溫度越高，絕緣電阻越低。
