測試變壓器短路阻抗的方法是什么？

在明白變壓器短路阻抗的測試方法之前，我們需要先明白短路阻抗這個概念。

1.變壓器短路阻抗定義

變壓器短路阻抗: 又稱為變壓器的阻抗電壓，是表示當變壓器通過額定電流時，變壓器自身阻抗產生的電壓損失（百分比）

變壓器阻抗電壓是變壓器的一個重要參數，它不僅對變壓器并聯運行和經濟運行具有重要意義，也是計算變壓器短路電流和保護整定的重要依據

2.變壓器短路阻抗測試方法

變壓器短路阻抗測量的方法目前主要采用的是伏安法，此方法對于單相變壓器、三相變壓器(雙繞組/繞組)均為適用，

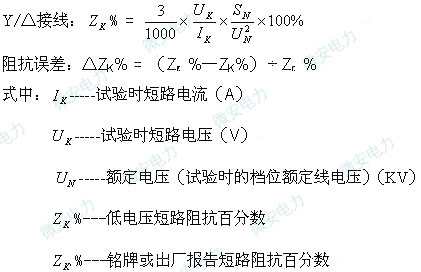

其方法是將變壓器的二次側短路，注意短接的導線一定要有足夠的截面積，才能保證出線端子接觸良好，避免引線回路電阻過大然后在變壓器一次側施加一次電壓至額定電流，此時一次側繞組產生的電流均是經過阻抗的電流，這樣就測量加在阻抗上的電流和電壓Uz， 然后將其電壓值轉換為與額定電壓Un的百分比，轉化為公式則是Uz%=Uz/Un×100%? 其中即：Uz%即為短路阻抗電壓百分比， 電壓、電流的基波分量的比值就是被試變壓器的短路阻抗

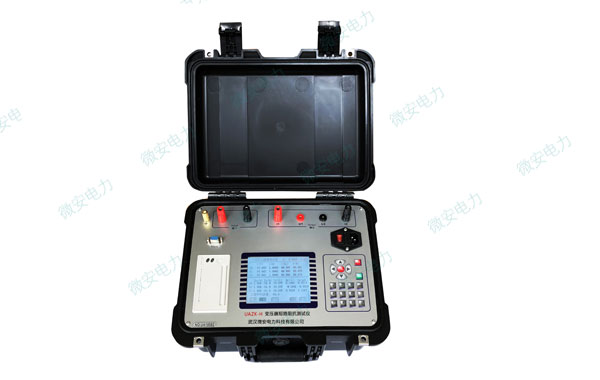

現場測試35KV級或以上的主變壓器時，我們通常會使用到變壓器短路阻抗測試儀，該測試儀內部自帶可調電源輸出，因此比較適合高電壓等級的主變測試短路阻抗，該儀器還可以比較變壓器收到短路電流沖擊前和沖擊后，測得的短路阻抗值，電力試驗人員可以通過短路阻抗測試結果的變化大小，來分析判斷繞組變形程度

所以說測試變壓器短路阻抗的試驗，是對運行中的變壓器受到短路電流的沖擊，或者變壓器在運輸和安裝時，受到機械力撞擊后，檢查變壓器繞組是否變形的非常有效的方法。這個試驗對于變壓器是否能投入運行，是有著非常重要的意義的。

最后，電力工作者在進行變壓器短路阻抗測試接線的時候，要注意一般是在變壓器的高壓繞組側加壓，在低壓繞組側短接，且電壓測量回路應直接接在被試變壓器的出線端子上，這樣不僅可以保證測試精度，也可以避免因為引入電流引線上的電壓降。

總之，測試變壓器短路阻抗的方法雖然有多種，但選擇主流伏安法的話，我們是可以直接使用變壓器短路阻抗測試儀進行測試的，儀器不光體積小，重量輕，測試精度還高，測試操作也方便，是電力工作者測量變壓器短路阻抗的非常好的小助手。
