接地電阻測試方法有幾種？

接地電阻測試方法有兩種，準確的說就是分為地樁法與鉗形法。這兩種方法測量原理不一樣，分別都有各自的優缺點。

一 、地樁法

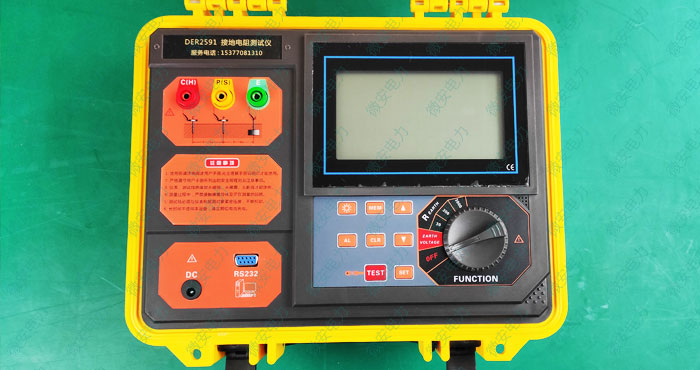

地樁法師是目前最為常用的一般方法，例如市面上用量比較的ZC系列接地電阻測試儀（又稱接地?fù)u表）采用的就是地樁法，不僅僅這是手動搖表，電子式的接地電阻測試儀也是用量較大，例如DER2591接地電阻測試儀。

地樁法包含有以下幾種：兩線法、三線法、四線法

　1、兩線法 　　條件：必須有已知接地良好的地。如PEN等。所測量的結果是被測地和已知地的電阻和，如果已知地遠小于被測地的電阻，測量結果可以作為被測地的結果。 　　適用于：樓群和水泥地等，密封無法打地樁的地區。 　　接線：e+es接收被測地，h+s接收已知地。 　　

2、三線法 　　條件：必須有兩個接地棒：一個輔助地和一個探測電極，各個接地電極間的距離不小于20米。 　　原理是在輔助接地與被測地之間加電流。測量被測地與探頭電極之間的電壓降測量結果。包括測量電纜本身的電阻。 　　適用于：地面接地，施工現場接地及避雷球式避雷針。 　　接線：s接探測電極，h接輔助地，e和es連接后接被測地。 　　

3、四線法 　　基本上是相同的三線法，代替三線法測量時，消除了測量電纜電阻對低接地電阻測量結果的影響。在測量時，e和es必須分別直接連接到被測地，這在所有接地電阻測量方法中都是非常準確的。

二、鉗形法

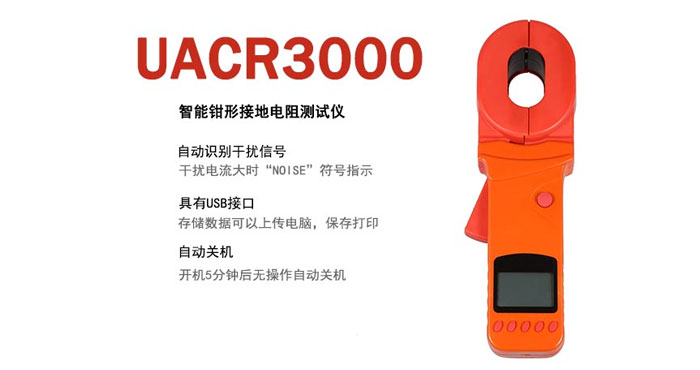

鉗形法在測量帶回路的接地系統時，無需斷開接地線和輔助電極，安全、快速、使用方便。鉗形法可以測量傳統方法無法測量的接地故障，還可應用于傳統方法無法測量的場合，因?yàn)殂Q形法測量的是接地體電阻和接地體電阻的組合值。地線的電阻。切市場上銷售的鉗形接地電阻測試儀均都設計有長鉗口和圓鉗口。長鉗口特別適用于扁鋼接地。

鉗形法包含有以下幾種：單鉗法、雙鉗法

1、單鉗測量 　　測量多點接地中各位置的接地電阻，不要斷開接地連接，以防發生危險。 　　適用于：多點接地，不能斷開。測量各連接點的電阻。 　　接線：使用電流鉗來監視，被測試地點的電流。 　　

2、雙鉗法 　　條件：多點接地，無輔助接地樁。測量地面。 　　接線：使用接地電阻測試儀表廠商指定的電流鉗接到相應的插口上。將兩鉗卡在接地導體上，兩鉗間的距離要大于0.25米。

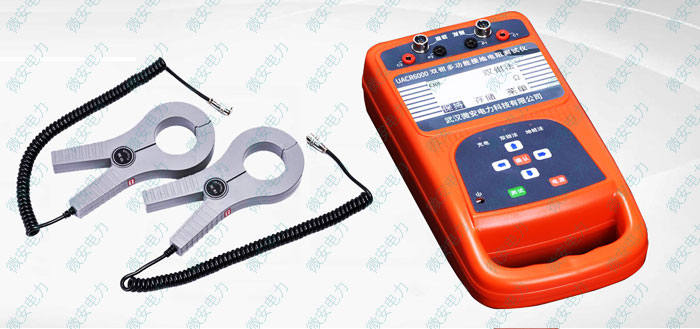

綜上所述，接地電阻的測試中，地樁法與鉗形法均各有各的特點，那么很多客戶就會問，那我到底應該如何選擇對應的接地電阻測試儀呢，是兩種都需要買嗎？ 雖然這也是一種辦法，但是微安電力為大家考慮到了這個問題，為此專門研發了一款雙鉗接地電阻測試儀，不光具有雙鉗法，還具有地樁法，一臺機器滿足各種類型的接地電阻測試。

最后我們?cè)俑缴详P(guān)于接地電阻測試值得國家標準供大家了解參考。

1、獨立的防雷保護接地電阻應小于等于10Ω；

2、獨立的安全保護接地電阻應小于等于4Ω；

3、獨立的交流工作接地電阻應小于等于4Ω；

4、獨立的直流工作接地電阻應小于等于4Ω；

5、共用接地體（聯合接地）應不大于接地電阻1Ω。
