10kv高壓電纜的絕緣電阻多少合格？
發布時間:2022-12-05 17:23:34
閱讀次數: 872次
電纜絕緣電阻的數值隨電纜的溫度和長度而變化，在不同溫度下，和不同長度的絕緣電阻，我們需要進行計算后判定是否合格，《GB50150電氣設備交接試驗標準》中明確規定 : 橡塑電纜的外護套、內襯層的絕緣電阻需≥0.5MΩ/km....

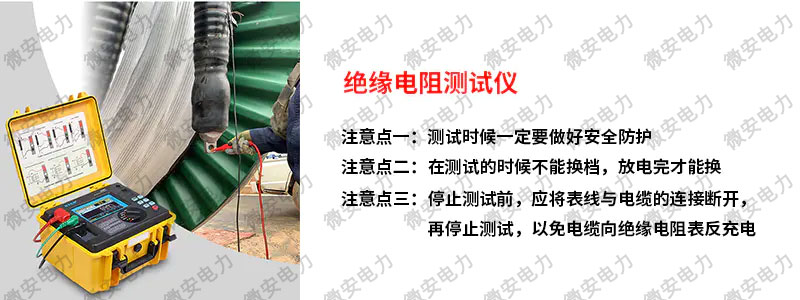

長度在500m及以下的10kV電力電纜，用2500V絕緣電阻表測，在電纜溫度為+20℃時，其絕緣電阻值不應低于400MΩ。
電纜絕緣電阻的數值隨電纜的溫度和長度而變化，在不同溫度下，和不同長度的絕緣電阻，我們需要進行計算后判定是否合格
為了便于比較，應換算為20℃時單位長度電阻值，一般以每千米電阻值表示，即：R20＝Rt×Kt×L
式中R20指在20℃時，每千米電纜的絕緣電阻，單位MΩ/KM；
Rt指長度為L的電纜在t℃時的絕緣電阻，單位MΩ；
L指電纜長度，單位Km；
Kt指溫度系數，20℃時系數為1.0。
注意電纜絕緣電阻的合格最低標準
《GB50150電氣設備交接試驗標準》中明確規定 : 橡塑電纜的外護套、內襯層的絕緣電阻需≥0.5MΩ/km
《DL/T596-2021電力設備預防性試驗規程》中要求:35kV及以下橡塑電纜線路主絕緣電阻一般≥1000MΩ，外護套絕緣電阻≥0.5MΩ/km
附：電纜的溫度系數
| 溫度 | 0℃ | 5℃ | 10℃ | 15℃ | 20℃ | 25℃ | 30℃ | 35℃ | 40℃ |
| kt | 0.48 | 0.57 | 0.7 | 0.85 | 1 | 1.13 | 1.41 | 1.66 | 1.92 |
舉例電纜絕緣電阻是否合格的計算實例
某項目交接試驗，在溫度35℃的情況下，我們測試了1400米的10kV電纜，絕緣電阻為960MΩ， 現在判斷是否合格？
我們要計算R20進行比對
R20=Rt×Kt×L=960*1.66*0.9=1434.24MΩ ≈ 1.43GΩ
其換算下來的結果是大于交接試驗中要求的≥0.5MΩ/km的， 所以是滿足試驗試驗要求的。
