手持式變壓器變比組別測試儀簡介 ----Product introduction
UABC-S手持式變壓器變比組別測試儀又稱全自動變比組別測試儀,是用于對單相、三相、Z型變壓器進行變比值及組別校驗的專用儀器
由于在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據國網的預防性試驗規程，要求對運行的變壓器定期進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試結果且只為一相變比的值。微安電力在傳統變比電橋測試的缺點后，研發并生產了UABC-S手持式變壓器變比組別測試儀，屏幕采用了大屏幕高分辨率液晶顯示屏，供電采用鋰電供電，方便現場使用，具有中文菜單提示功能，操作簡便直觀，一次完成三相變比測試，測試速度快，準確度高。
主要特點 ----Main features
1、交直流兩用：鋰電池供電或者220V交流充電器供電自適應。
2、一次充電，可連續測量100臺變壓器變比組別。
3、智能充電管理，剩余電量顯示，低電量報警，背光自動調節，節省電量。
4、全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此測試速度快、精度高。
5、三相變壓器、單相變壓器、PT、Z型變壓器變比、組別、極性測試功能。
6、具有盲測功能，即在不知道高、低壓聯結方式時進行變比、組別測試。
7、CT變比極性測試功能。
8、單相測試時具有角差測試功能。
9、分接檔位最高可測試到197檔。
10、測試量程寬，最高可達10000。
11、高低壓反接保護功能。
12、輸出短路保護功能。
13、不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據500條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
14、體積小、重量輕，方便攜帶使用。
手持式變壓器變比組別測試儀參數 ----Technical parameter
| 變比測量范圍 | 0.9～10000 |
| 組別 | 1～12點 |
| 測量精度 | ±(讀數X0.1%+2字) （小于等于500） |
| ±(讀數X0.2%+2字) （大于500 小于等于3000） | |
| ±(讀數X0.3%+2字) （大于3000） | |
| 測量精度 | ±(讀數X0.1%+2字) （小于等于500） |
| ±(讀數X0.2%+2字) （大于500 小于等于3000） | |
| ±(讀數X0.3%+2字) （大于3000） | |
| ±(讀數X0.3%+2字) （大于3000） | |
| 電源 | 內置電池或外置充電器，充電器使用條件，輸入100-240VAC, 50/60Hz |
| 充電時間 | 約5小時 |
| 使用環境溫度 | -5℃～50℃ |
| 使用環境濕度 | ＜90% 不結露 |
| 儀器體積 | 246mm(長)×156mm(寬)×62mm(高) |
| 重量 | 1.34 kg（不含測試線） |

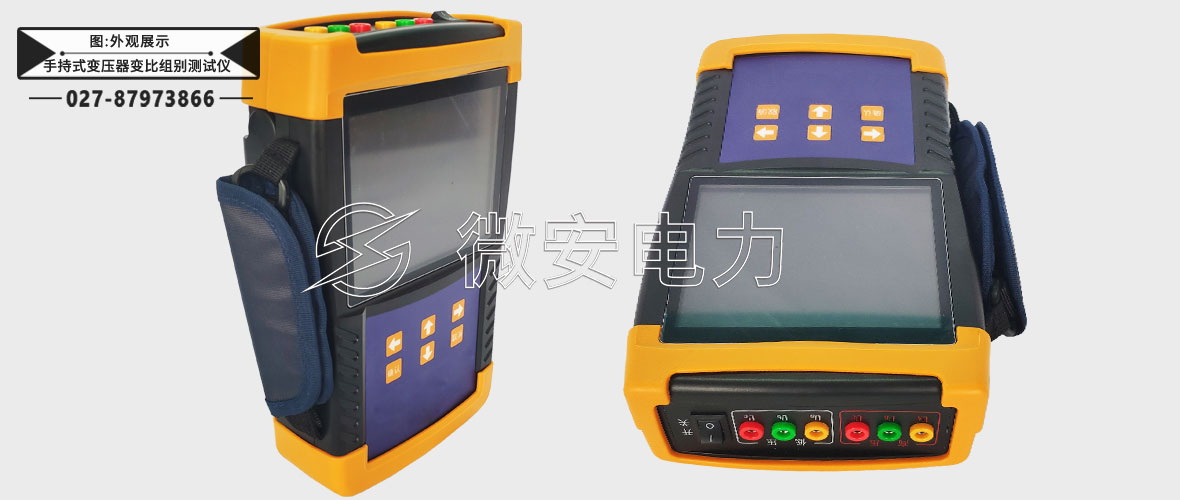

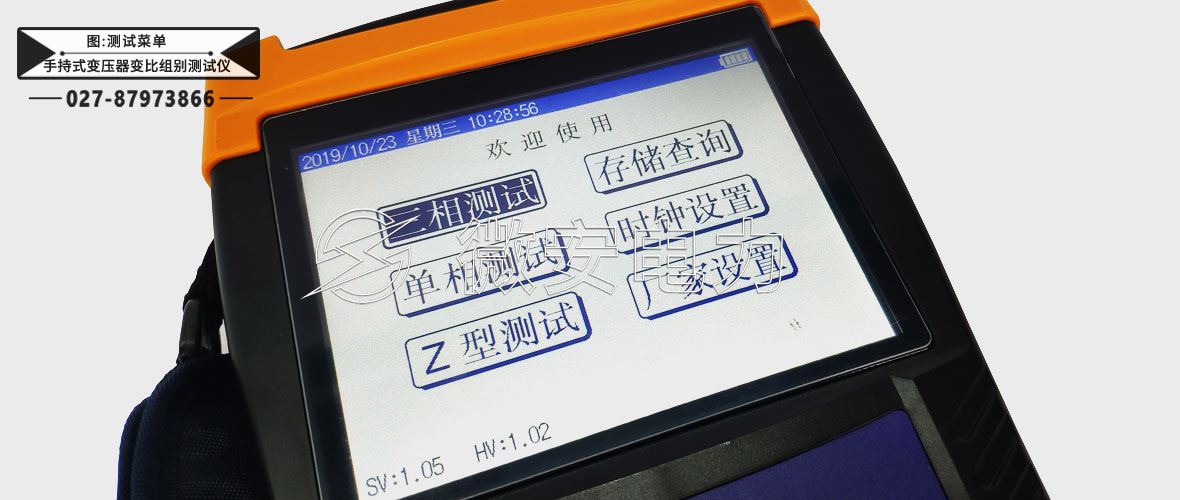

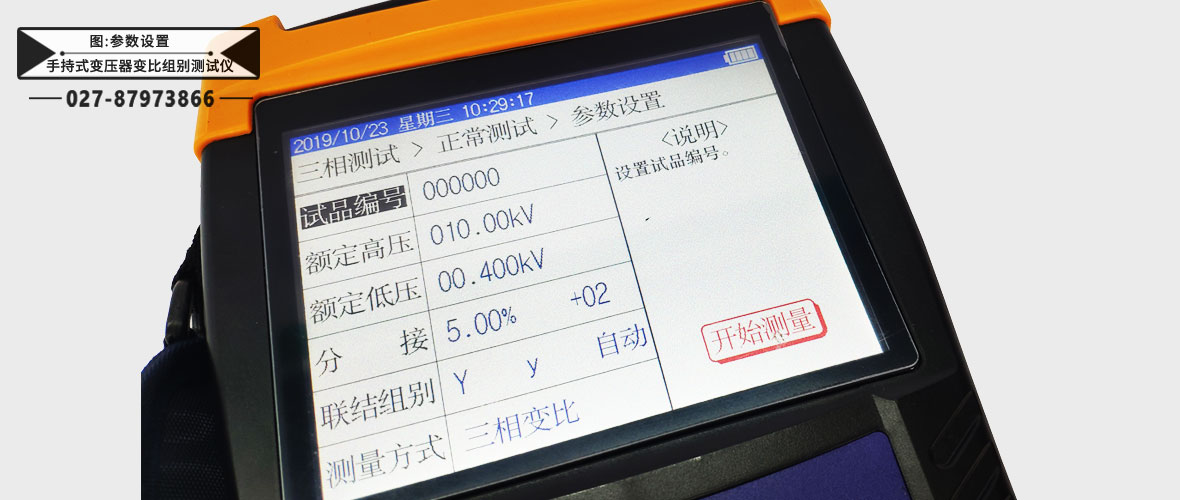

手持式變壓器變比組別測試儀圖片 ----Picture display

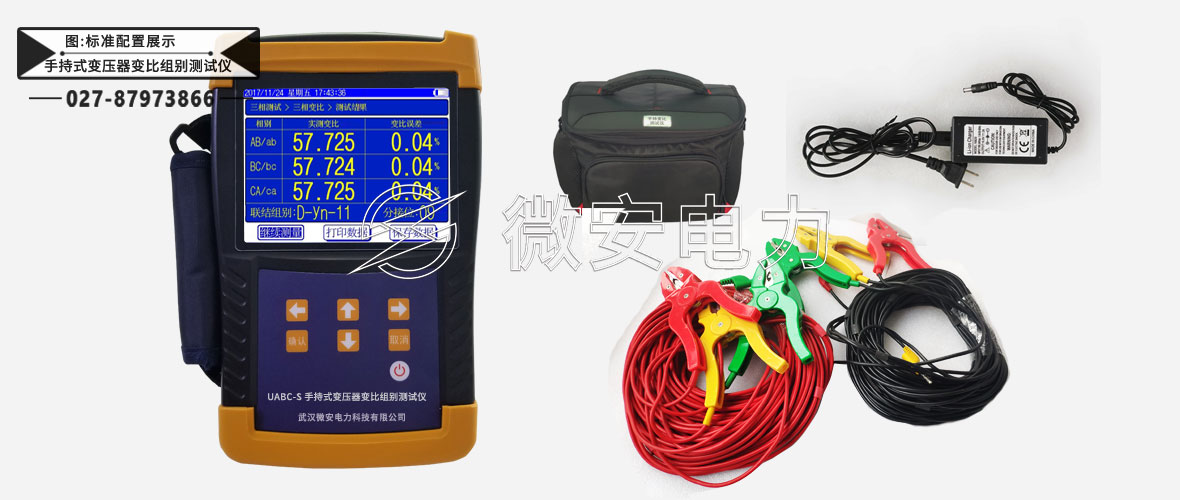

手持式變壓器變比組別測試儀附件配件 --------Accessories
手持式變壓器變比組別測試儀技術應用 --------Technology application
《GB50150-2016電氣設備交接試驗標準》中變壓器變比標準
• 《DL/T 596-1996電力設備預防性試驗規程》也是如下要求
• 電壓等級在35KV以下，且電壓比小于3的變壓器的變比值允許偏差應為±1%
• 其他所有變壓器在額定分接下的變比值允許偏差為±0.5%
• 在其他分接位的電壓比應在變壓器阻抗電壓值(%)DE 1/10以內
• 且允許偏差應為±1%
