互感器伏安特性綜合測試儀簡介 ----Product introduction
UAFA-103E互感器測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
UAFA-103E互感器測試儀又稱互感器伏安特性測試儀，互感器特性綜合測試儀具有伏安特性(勵磁特性)曲線、輸出誤差曲線、變比測量，極性判斷、一次通流測試、交流耐壓測試及鐵心退磁功能。
UAFA-103E互感器特性測試儀是一款CT/PT互感器特性綜合測試儀，互感器特性綜合測試儀是繼電保護和高壓絕緣專業的專業互感器測試儀。互感器特性綜合測試儀具有伏安特性(勵磁特性)曲線、輸出誤差曲線、變比測量，極性判斷、一次通流測試、交流耐壓測試及鐵心退磁功能。 互感器特性綜合測試儀可以完成的試驗包括：CT勵磁特性曲線，自動給出拐點值，自動給出5%和10%的誤差曲線，變比測量， 極性判斷，一次通流測試，交流耐壓測試，鐵心退磁， PT勵磁特性曲線，自動給出拐點值，變比測量，極性判斷，交流耐壓測試，鐵心退磁。
UAFA-103E互感器特性綜合測試儀采用大屏旋轉鼠標快速操作、自動打印，互感器特性綜合測試儀可通過專用接口至PC端上微機操作和分析報表
主要特點
1、支持檢測CT和PT
2、滿足 GB1207、GB1208等規程要求.
3、無需外接其它輔助設備，單機即可完成所有檢測項目.
4、自帶微型快速打印機、可直接現場打印測試結果.
5、采用智能控制器，操作簡單.
6、大屏幕液晶，圖形化顯示接口.
7、按規程自動給出CT/PT（勵磁）拐點值.
8、自動給出5%和10%誤差曲線.
9、可保存3000組測試資料，掉電后不丟失.
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
11、小巧輕便≤22Kg，非常利于現場測試.
互感器伏安特性綜合測試儀參數 ----Technical parameter
| CT（保護類、計量類） | PT |
| • 伏安特性（勵磁特性）曲線 | • 伏安特性（勵磁特性）曲線 |
| • 自動給出拐點值 | • 自動給出拐點值 |
| • 自動給出5%和10%的誤差曲線 | • 變比測量 |
| • 變比測量 | • 極性判斷 |
| • 比差測量 | • 比差測量 |
| • 角差測量 | • 角差測量 |
| • 極性判斷 | • 交流耐壓測試 |
| • 一次通流測試 | • 二次負荷測試 |
| • 交流耐壓測試 | • 二次繞組測試 |
| • 二次負荷測試 | • 鐵心自動退磁 |
| •二次繞組測試 | |
| • 鐵心自動退磁 |
| 工作電源 | AC220V±10% 、50Hz | |
| 設備輸出 | 0～1000V（0-20A） | |
| 輸出電流 | 0～600A（0-5V） | |
| 二次繞組電阻測量 | 范圍 | 0.1～300Ω |
| 精度 | 0.5%±1mΩ | |
| 二次實際負荷測量 | 范圍 | 5～300VA |
| 精度 | ≤0.5% | |
| CT/PT角差測量 | 精度 | ±4min |
| 分辨率 | 0.1min | |
| CT/PT比差測量 | 精度 | ≤0.05% |
| 分辨率 | 0.1 | |
| CT變比測量 | 范圍 | 5-25000A/5A(5000A/1A) |
| 精度 | ≤0.5% | |
| PT變比測量 | 范圍 | 1-10000 |
| 精度 | ≤0.5% | |
| 工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m | |
| 尺寸 | 380 × 240× 260(mm3) | |
| 重量 | ≤22kg | |

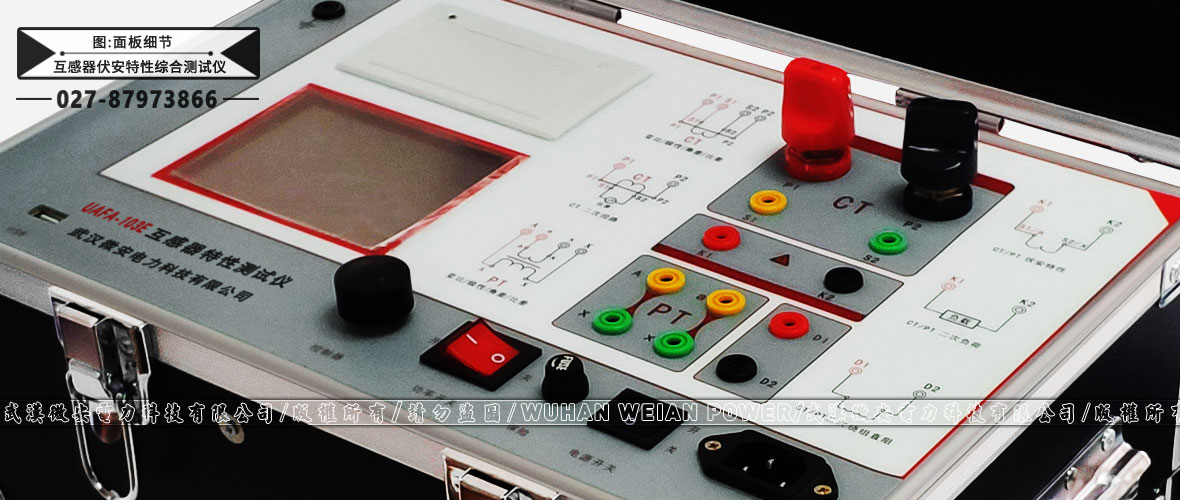

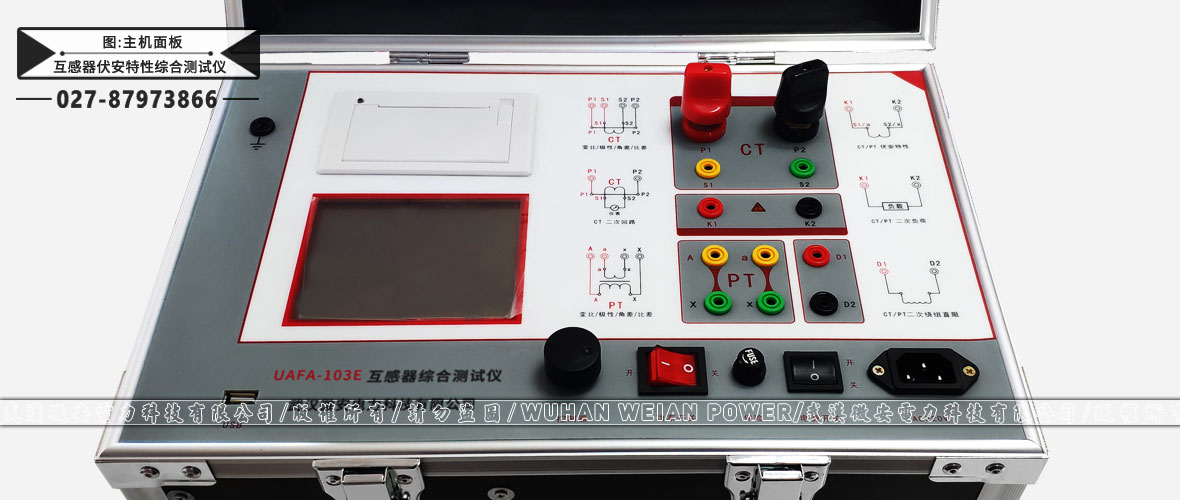

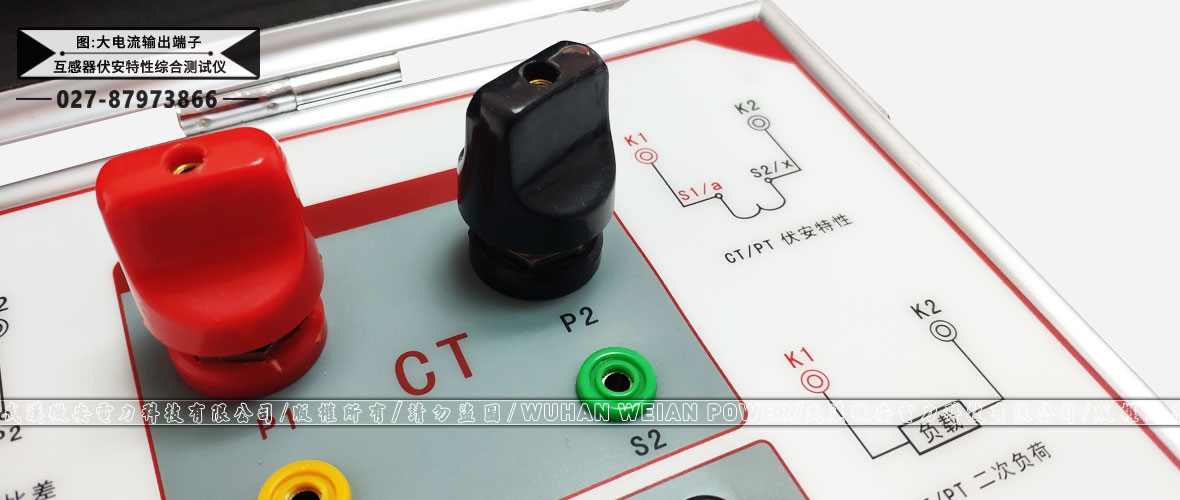

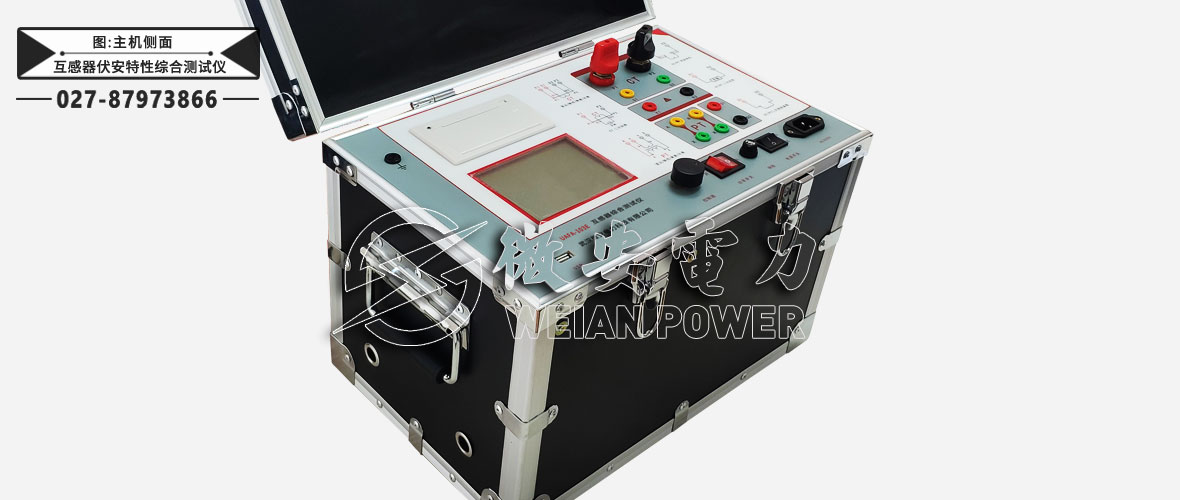

互感器伏安特性綜合測試儀圖片 ----Picture display

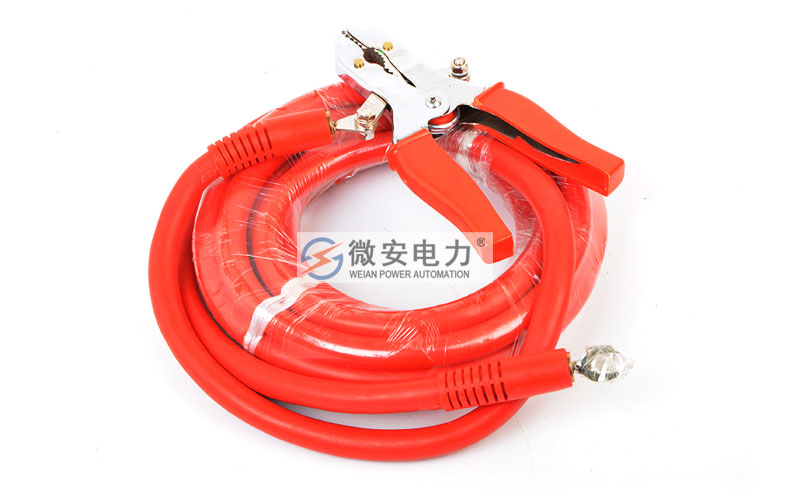

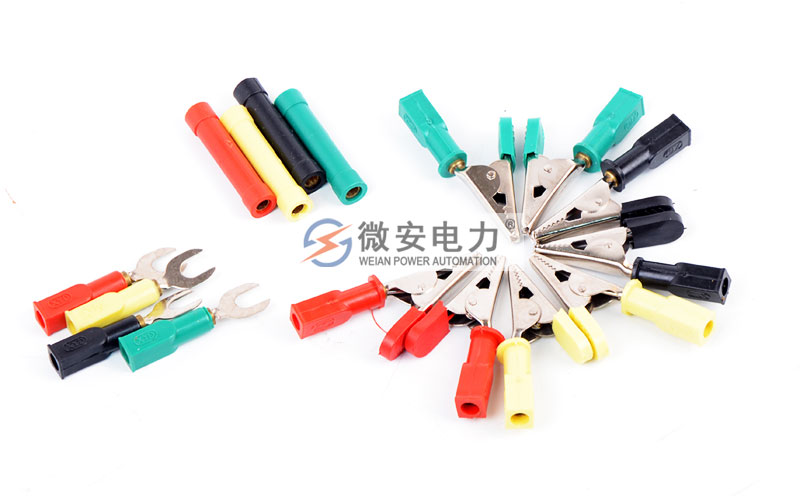

互感器伏安特性綜合測試儀附件配件 --------Accessories
本產品UAFA-103E互感器綜合測試儀詳細清單請以說明書或代銷合同為準
| 互感器特性綜合測試儀 | 1臺 |
| 測試線 | 1套 |
| 電源線 | 1根 |
| 打印紙 | 2卷 |
| 檢驗報告 | 1本 |
| 說明書 | 1本 |
| 合格證 | 1張 |
