電磁式電壓互感器勵磁特性試驗要求

電壓互感器的勵磁特性試驗，主要是通過鑒別電壓互感器磁化曲線的飽和程度，來檢查互感器的鐵芯質量和判斷互感器繞組有誤匝間短路等缺陷。

電磁式電壓互感器的勵磁曲線測量一般用互感器伏安特性測試儀來進行試驗。本文將從互感器特性測試儀，勵磁特性試驗和空載電流測量進行試驗標準的說明。

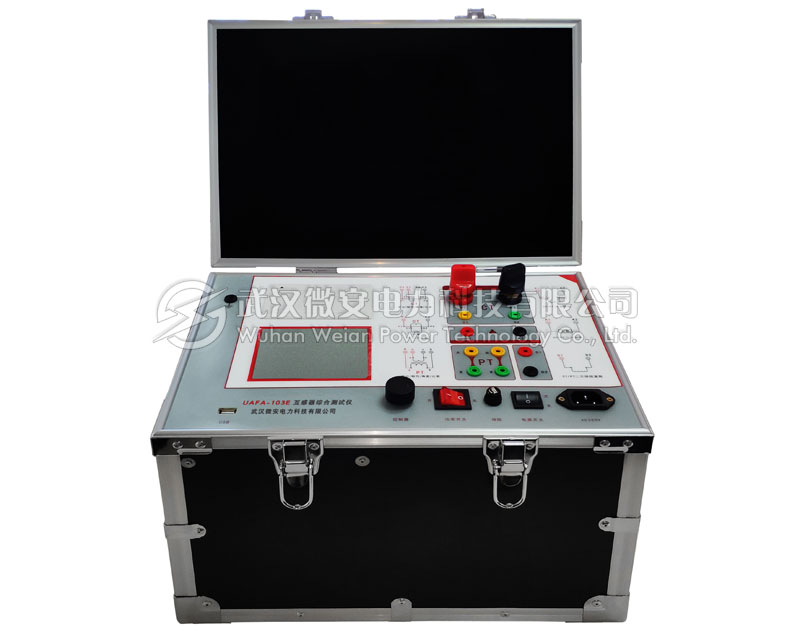

互感器特性測試儀試驗要求：

1.用于勵磁曲線測量的伏安特性測試儀應為方均根值表，若發生測量結果與出廠試驗報告和型式試驗報告有較大出入（＞30%）時，應核對使用的儀表種類是否正確。

2.一般情況下，勵磁曲線測量點為額定電壓的20% 、50%、80%、100%和120%。對于中性點直接接地的電壓互感器（N端接地），電壓等級35kV及以上的電壓互感器高測量點為150%。

3.對于額定電壓測量點（100%），勵磁電流不宜大于其出廠試驗報告和型式試驗報告的測量值的30%，同批次、同型號、同規格電壓互感器此點的勵磁電流不宜相差30%。

勵磁特性試驗要求：

對核心部件或主題進行階解體性檢修之后或計量要求時進行本項目。試驗是電壓施加在二次端子上，電壓波形為標準正弦波，測量點至少包括額定電壓的0.2/0.5/0.8/1.0/1.2倍，測量出對應的勵磁電流，與出廠值相比應無顯著改變；與同批次、同型號、同規格電壓互感器相比，彼此差異不應大于30%。

空載電流測量要求：

首先，空載電流測量需在大修后或必要時進行試驗，在額定電壓下，空載電流與出廠數值比較無明顯差別。

其次，在下列試驗電壓下，空載電流不應大于最大允許電流：
（1)中性點非有效解析系統1.9Un/√3；
（2)中性點接地系統1.5Un/√3。

以上，從三個方面講述了電磁式電壓互感器勵磁特性試驗要求，希望大家在試驗過程安全為主，在專業人員的指導下進行試驗操作，以保證試驗的順利進行！
