全自動電容電流測試儀簡介 ----Product introduction
傳統的測量電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。進而出現了在PT二次側注入信號法測量電網電容電流；與傳統測量方法相比，該方法測量過程中，測試儀無需和一次側直接相連，因而試驗不存在危險性，無需做繁雜的安全工作和等待冗長的調度命令，只需將測量線接于PT的開口三角端子就可以測量出電容電流的數據。從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號
UACI-600系列電容電流測試儀我公司在上一代基于PT二次側注入信號法測試儀的基礎上，重新采用全新硬件結構和速度更快的ARM處理器及AD轉換器，內置全新的全數字變頻逆變電源，效率高、發熱量小、體積小、重量輕，更加便于攜帶和現場測試。在任何時刻（包括測量過程中）都可準確測量零序3U0電壓，從而便于用戶判斷系統工作狀態；并且在測試過程中，如果零序3U0電壓過高可自動停止測量過程
全自動電容電流測試配置展示
| 型號/功能 | 測試方法 | 連接方式 | UACI-600A | UACI-600B | UACI-600C |
| 可選規格 | PT開口三角注入法 | 3PT | ? | ? | ? |
| 4PT | ? | ? | ? | ||
| 變壓器中性點注入法 | 1PT | ? | ? | ? | |
| 補償電容器組中性點注入法 | C1PT | ? | ? | ? | |
| 注意:1PT及C1PT連接，均需要使用外置標準PT,需選購標準PT配件 | |||||
注：PT開口三角注入法及變壓器中性點注入法需斷開消弧線圈，且短接一次和二次消諧裝置（一次消諧裝置一般在PT柜內，二次消諧一般串聯在開口三角）
注：補償電容器組中性點注入法（C1PT）測試無需退出一次和二次消諧裝置
全自動電容電流測試儀參數 ----Technical parameter
| 型號 | UACI-600A/600B/600C | |
| 名稱 | 全自動電容電流測試儀 | |
| 項目 | 技術指標及參數 | 備注 |
| 測試范圍 | 0.3μF～200μF 、 1A～400A | |
| 準確度 | ±(讀數×5%+2字) | |
| 分辨率 | 0.3～9.999（0.001） | |
| 10～99.99（0.01） | ||
| 100～999.9（0.1） | ||
| ≥1000（1） | ||
| 電壓等級 | 0.1KV～99.9KV連續可調 | |
| 測試范圍 | 1V～100V AC 50HZ | |
| 準確度 | ±(讀數×1%+10字) | |
| 分辨率 | 1～9.999（0.001） | |
| 10～99.99（0.01） | ||
| 工作電源 | AC100-240VAC 、0.8A, 50/60Hz | |
| 體積重量 | 320mm(長)×270mm(寬)×150mm(高) | |
| 4.5Kg | ||
| 使用環境 | 溫度：-10℃～50℃ | |
| 相對濕度：＜90%，不結露 | ||
全自動電容電流測試儀圖片 ----Picture display

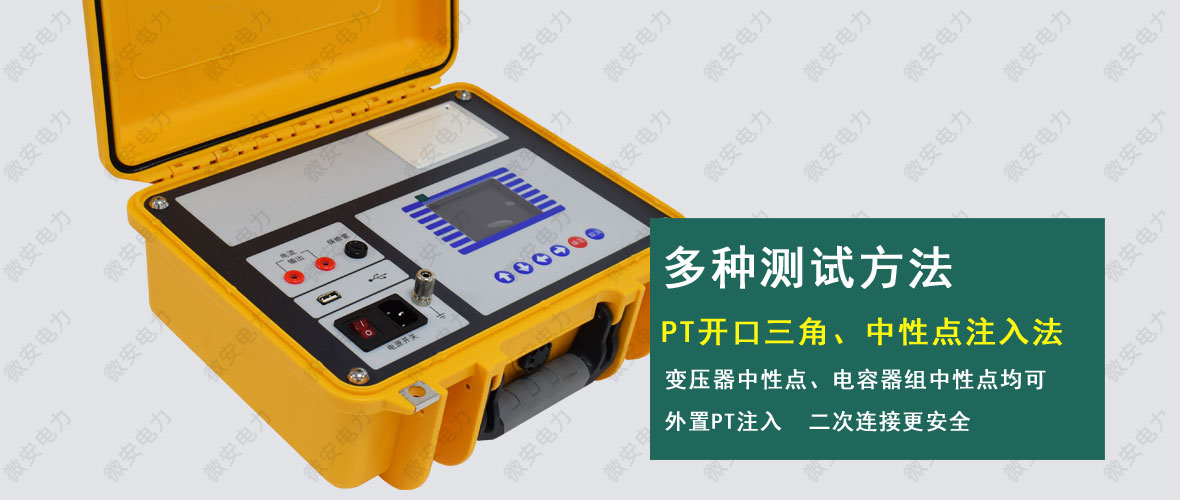

全自動電容電流測試儀主機
全自動電容電流測試儀配件--標準PT
全自動電容電流測試儀測試線
全自動電容電流測試儀附件配件 --------Accessories
本產品UACI-600/601/602全自動電容電流測試儀詳細清單請以說明書或代銷合同為準
| 測試線 | 2條（紅） | 接地線 | 1條 |
| 三芯電源線 | 1條 | 紅色10mm鱷魚護套夾 | 2個 |
| 紅色ET-52針形插頭 | 2個 | 保險管（2A） | 3只 |
| 保險管（1A） | 3只 | 說明書 | 份 |
| 合格證 | 3只 | 保修卡 | 份 |
| 出廠測試報告 | 3只 | 外置標準PT（選配） | 1只 |

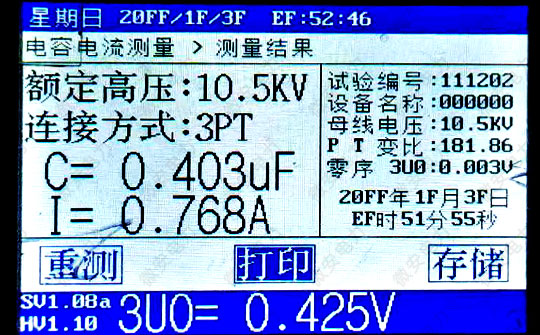

全自動電容電流測試儀技術應用 --------Technology application

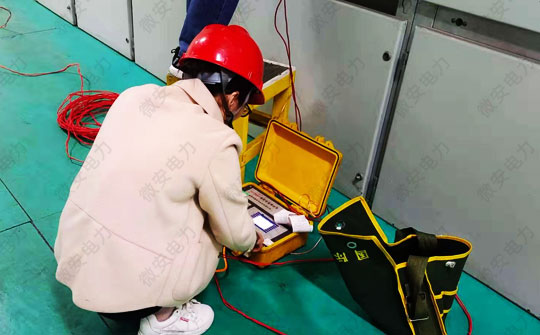

電容電流測試現場準備工作
? 使用前，儀器必須可靠接地
? 必須斷開現場的補償裝置、消弧線圈
? 短接高阻消諧器
? PT開口三角法只能從電磁式PT的二次側測量電容電流
? 測試時需保障被測系統處于無故障運行狀態
電容電流測試的意義
? 我國的電力規程明確規定
? 10kV系統的單相接地電容電流不得大于30A
? 35kV系統的單相接地電容電流不得大于10A
? 如超出以上電流值，必須裝設消弧線圈補償電容電流
? 另外為避免線路對地電容與電磁PT發生諧振過電壓
? 也必須準確測量電力系統的對地電容值
