如何利用變壓器中性點進行電容電流的測試？

???? 繼上文介紹的 電容電流測試儀PT開口三角法的測試原理(http://frqfdaw.cn/newjs/2620.html)后，我們知曉常用的異頻信號注入法是從PT開口三角處注入異頻信號，其測量原理中假設電壓互感器三相勵磁特性和漏抗一致，且在測試過程中忽略了勵磁阻抗。而在實際現場，電壓互感器往往會出現由于生產批次的不同而導致的三相勵磁特性和漏抗不一致，尤其對于4PT連接方式電壓互感器的差異將大大影響電容電流的測量準確性。

???? 應對該種情況，我們提出了變壓器中性點異頻信號注入法，此測量方法避免了電壓互感器參數不一致的影響

從變壓器中性點測量電容電流方法

1、準備工作

???? 變壓器中性點異頻信號注入法，需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（U_L電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“1PT”， 用戶可自備PT，也可以選用我公司生產的 HJ標準電壓互感器，可參考下圖

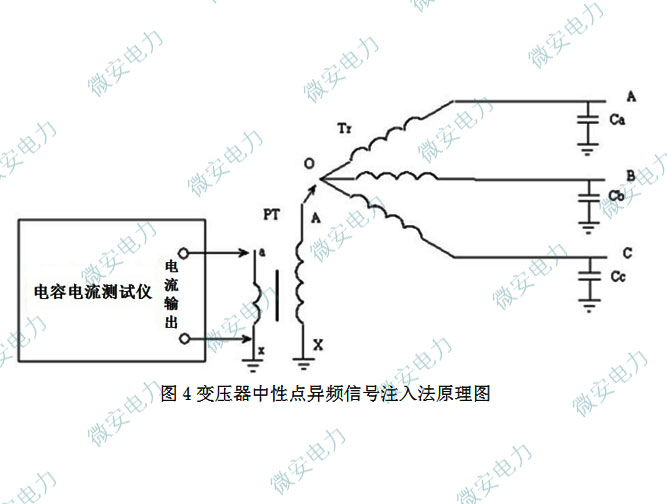

2、測量接線

??? PT：外接單相電磁式電壓互感器

???? Tr：變壓器35kV側繞組，或是10kV系統的接地變，O為變壓器中性點

????? Ca、Cb、Cc：系統三相對地電容

??? AX、ax： PT的一、二次繞組，電壓互感器變比為（U_L電壓互感器額定高壓）

3、測試操作

??? 1.查看不接地系統的接線方式和運行方式，系統所有線路均已投入。

??? 2.現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。

??? 3.外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。

??? 4.將UACI-600B全自動電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。

??? 5.將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在變壓器中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該變壓器中性點相連。無中性點隔離開關的變壓器可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。

??? 6.單相電壓互感器周圍設置安全圍欄，安全圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。

??? 7. 測試人員位于絕緣墊上開始測試。
