高壓電纜的絕緣電阻值是其非常重要的一項指標，其阻值的大小直接的反應了電纜目前的絕緣狀況，如電纜絕緣發生外力損傷，或者電纜本身受潮，又或者電纜本身的質量缺陷，都會造成電纜絕緣電阻值下降，絕緣電阻值是否正常是 直接關系影響到電纜是否能正常投入運行的，所以測試電纜絕緣電阻值就成了一項非常重要的工作。

測量絕緣電阻的方法比較多，下面簡單為大家介紹兩種常用的方法。

一、通過試驗變壓器來操作

試驗變壓器是發電廠、供電局及科研單位用來做交流耐壓試驗的基本試驗設備，可對高壓電纜的絕緣材料進行規定電壓的絕緣強度試驗，考核電纜的絕緣水平，發現絕緣缺陷。

這種方法適用于高電壓的試驗環境，接線復雜，價格偏高，而且只能針對短距離的電纜進行絕緣測試，因為電纜距離長了以后，所需要的試驗變壓器的容量也會越大，足夠大的試驗變壓器現場難以搬運。試驗起來非常不便利。

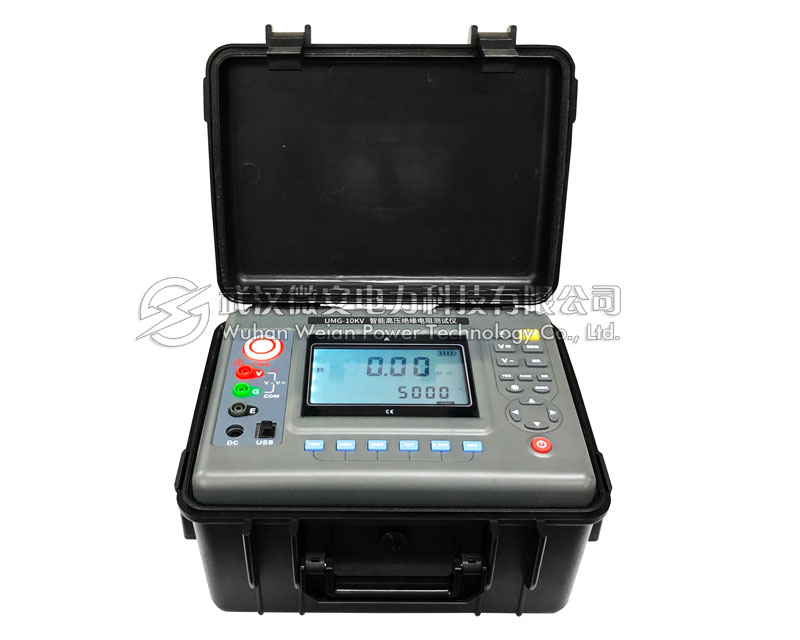

二、通過絕緣電阻測試儀（又稱兆歐表、搖表）來檢測

絕緣電阻測試儀就比較方便了，因為輸出的直流的，對于電纜這種容性試品，就不會有很大的容性電流在里面， 只用考慮阻性電流，只需要根據電纜長度選擇一款合適的充電電流的絕緣電阻測試儀即可。

絕緣電阻測試儀適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電氣設備的絕緣電阻。把搖表的測量作為對電纜的一種前期測試，再結合一些其他的試驗，就可以對電纜進行綜合判斷，所以搖表測量絕緣電阻非常重要、不可或缺的。

值得一提的是，采用絕緣電阻測試儀測量絕緣電阻，接線簡單、使用方便，價格低，因此，現場普遍是采用搖表來測量。

測得的絕緣電阻值，還可與歷次試驗結果比較，或三相之間進行比較，從比較中發現絕緣存在的缺陷。Q/CSG10007 -2004規定紙絕緣電纜、橡塑絕緣電纜絕緣電阻大于1000MΩ。橡塑絕緣電纜外護套絕緣電阻每千米不低于O.5MΩ。 電力電纜主要的試驗項目為直流泄漏電流與直流耐壓試驗，如絕緣電阻不良．一般均可在泄漏電流試驗中發現。
