三相繼電保護測試儀簡介 ----Product introduction
UAWJ-330三相繼電保護測試儀又稱三相微機繼電保護測試儀及三相微機繼電保護校驗儀，三相繼電保護測試儀是繼電保護專用測試儀。三相繼電保護測試儀具有4相電壓3相電流輸出，適用于各種類型繼電保護裝置試驗。三相繼電保護測試儀每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
UAWJ-330三相繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。該三相繼電保護測試儀采用高性能工控機作為控制微機，直接運行Windows操作系統，裝置面板帶有6.4"TFT真彩色LCD顯示器、軌跡球和優化鍵盤，不用外接鼠標或鍵盤就可直接使用。裝置背板設有USB口、10-100M網口、串行通信口等，可方便地進行數據存取、數據通信和進行軟件升級等。該三相繼電保護測試儀在試驗的全過程及試驗結果均在LCD顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。操作控制由軌跡球和面板鍵盤進行。操作簡單方便，只需簡單的計算機知識，極易掌握。三相繼電保護測試儀是繼保測試工作者得心應手的好工具。
UAWJ-330三相繼電保護測試儀主要配置
三相繼電保護測試儀特點 ???----Main features
1、具有標準4相電壓3相電流輸出，每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可任意設置
2、操作方便：設有軌跡球鼠標、多功能按鍵及液晶大屏，自帶windows系統
3、可以外接電腦進行操作，使用的軟件完全一致
4、軟件非常方便測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等
5、具有獨立固定的110V及220V專用直流電源輸出
6、具有兩個USB口和RS232口，可外接鍵盤、鼠標、U盤、或與計算機等外部設備通信
7、散熱優良，硬具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能
8、采用了大量高科技精心設計的超輕小型結構，使得整機極其小巧輕便
三相繼電保護測試儀參數 ----Technical parameter
| 輸出精度 | ≤0.5A / ±2mA、＞0.5A / 0.1% |
| 6相電流輸出時每相輸出 | 0～30A |
| 3相電流輸出時每相輸出 | 0～60A |
| 6相并聯電流輸出（有效值） | 0～180A |
| 相電流長時間允許值 | 10A |
| 相電流最大輸出功率 | 400VA |
| 6相并聯電流最大輸出時間 | 10s |
| 頻率范圍（基波） | 0～1000Hz |
| 諧波次數 | 1～20 次 |
| 輸出精度 | 0.5級 |
| 電流輸出 | 0～±10A / 每相，0～20A / 兩相疊加 |
| 最大輸出負載電壓 | 20V |
| 輸出精度 | 0.1級 |
| 相電壓輸出（有效值） | 0～120V |
| 線電壓輸出（有效值） | 0～240V |
| 相電壓/線電壓輸出功率 | 80VA / 100VA |
| 頻率范圍（基波） | 0～1000Hz |
| 諧波次數 | 1～20次 |
| 輸出精度 | 0.5級 |
| 相電壓輸出幅值 | 0～±160V |
| 線電壓輸出幅值 | 0～±320V |
| 相電壓/線電壓輸出功率 | 70VA / 140VA |
| 開關量輸入 | 10路 | 空接點： 1～20mA，24V |
| 開關量輸出 | 8對 | 電位接點接入："0"：0～ +6V； "1"：+11 V～ +250V，DC：220V／0.2A；AC：220V／0.5A |
| 時間測量范圍 | 測量范圍：0.1ms ～ 9999s 、測量精度：0.1mS | |

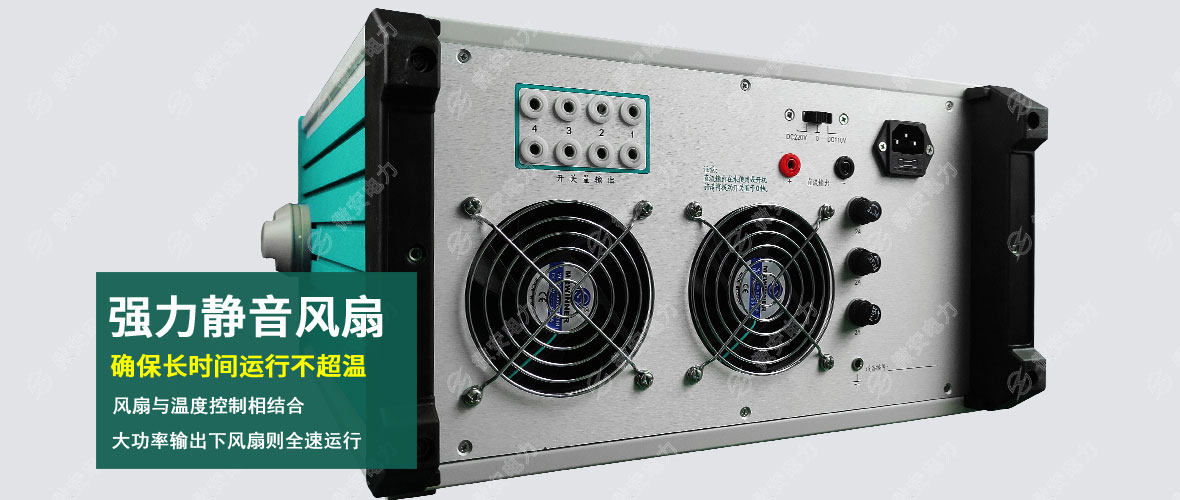

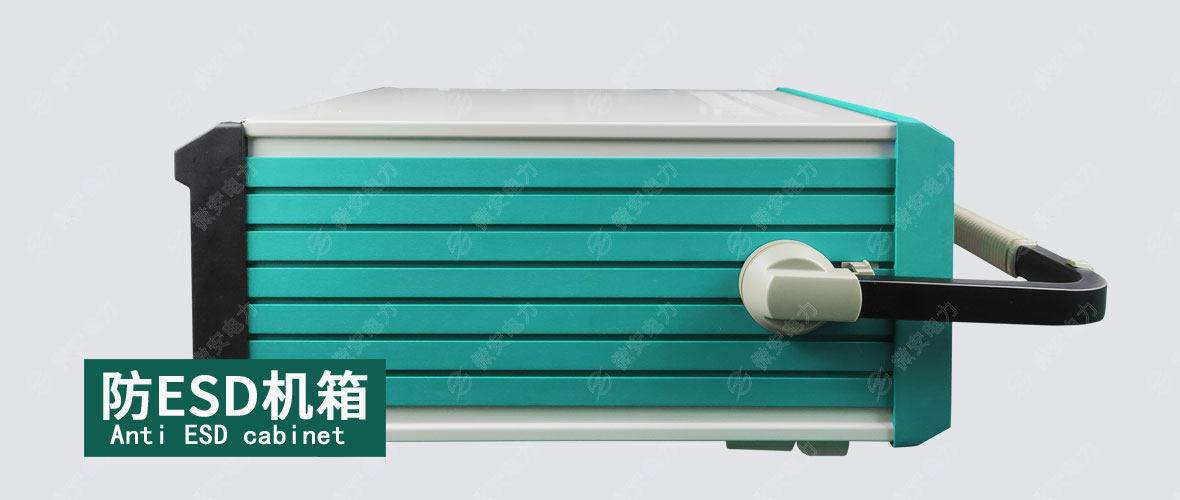

三相繼電保護測試儀圖片 ----Picture display
三相繼電保護測試儀附件配件 --------Accessories
本產品UAWJ-330三相繼電保護測試儀詳細清單請以說明書或代銷合同為準
| 繼保儀主機 | 1臺 | 機箱 | 1個 |
| 測試標準線包 | 1包 | 電源線 | 1根 |
| 保險管 | 3個 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知
三相繼電保護測試儀技術應用 --------Technology application
三相繼電保護測試儀功能應用
? 交流試驗、直流試驗、頻率試驗、同期試驗
?電流電壓、差動繼電器、反時限過流、中間繼電器
? 功率方向、阻抗階梯、零序保護、整組試驗
? 狀態序列、阻抗相位、差動試驗
? 諧波試驗、工頻變化量、
? 故障再現、系統振蕩、計量儀表
三相繼電保護測試儀應用范圍
? 微機繼電保護裝置的出廠試驗
? 微機繼電保護裝置的預防性試驗
? 微機繼電保護裝置的交接試驗
? 配電終端（DTU/FTU）的校驗
? 電力儀表、無償補償控制器等設備的校驗
? 做為標準測試電源，對各種自動化儀表校驗
