高壓開關動特性測試儀接線方法

高壓開關動特性測試儀接線方法

一、高壓開關動特性測試儀斷口接線方法

高壓開關動特性測試儀共設二個斷口測試輸入接口，每個斷口共四線，分別為A1(黃線)、B1(綠線)、C1(紅線)接三相動觸頭端，GND(黑線)靜觸頭（三相短接），總共可對六斷口的斷路器(開關)的測試取樣。

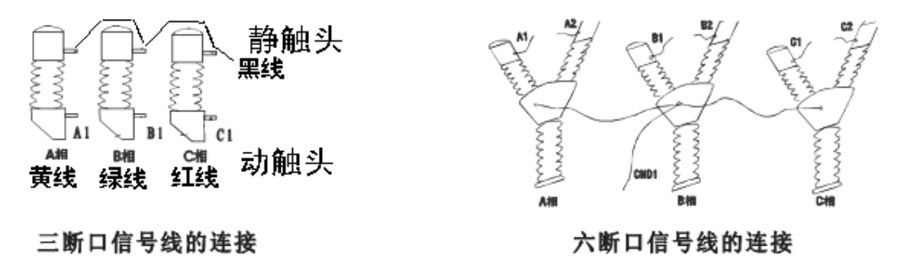

下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口，其中A1斷口為主斷口。（注：三斷口，六斷口斷路器共一個公共地GND）

二、高壓開關動特性測試儀分合閘控制接線方法

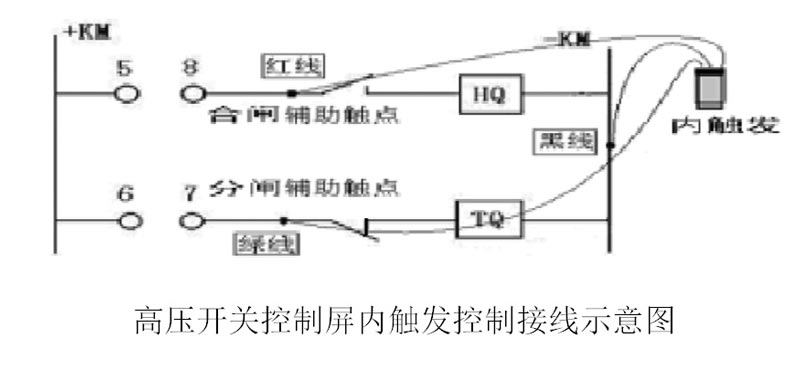

現場試驗時，如果采用儀器內部電源，合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入到儀器面板的"內觸發"端口（航空插頭）, 儀器 分+、合+、負 輸出時，一般須接在輔助開關接點前（可有效保護線圈和儀器）。接線時注意切斷高壓開關裝置自有的操作電源（斷開刀鍘或者拔掉保險），以免兩種電源沖突,損壞儀器.

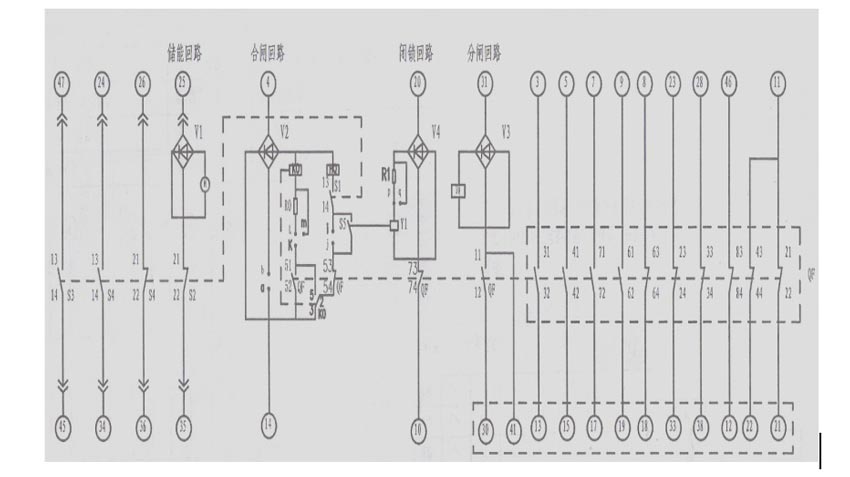

下面為VS1真空開關分合控制接線圖：合閘紅線接（4）、分閘綠線接（31），公共點（14）和（30）短接后接黑線。

二、高壓開關動特性測試儀外觸發接線方法

使用外部電源，先將控制線接入到儀器面板的"外觸發"端口，然后儀器進行參數設置，將觸發方式設置成外觸發。測試時，先在特性測試菜單按確認鍵操作測試等待信號，再進行斷路器合或分閘動作，即可采集到數據）。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。
