互感器伏安變比極性綜合測試儀簡介 ----Product introduction
UAFA-103G互感器伏安變比極性綜合測試儀是一款全自動化的CT/PT特性測試儀器，是繼電保護和高壓絕緣專業的專門檢測儀器。儀器可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗、PT伏安特性試驗、PT變比極性試驗、PT極性試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數。
本公司UAFA-103G 互感器伏安變比極性綜合測試儀，是經過大量的市 場調研、通過嚴格的專業測試和權威部門鑒定認證之后投放市場的新 一代革新型CT、PT 測試儀器。裝置采用高性能數據處理器和微機控 制架構、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自 動化程度高、測試效率高、在國內處于領先水平，是繼電器保護和高 壓絕緣行業用來測試電流互感器和電壓互感器的專業檢測儀器。互感 器伏安特性綜合測試儀是一款全自動化的PT、CT 特性測試儀器，儀 器可以完成的試驗包括： CT 伏安特性試驗、PT 伏安特性試驗，CT 極性試驗、PT 極性試驗，CT 變比極性試驗和PT 變比極性試驗，自動 計算CT 的任意點誤差曲線，CT/PT 變比比差等結果參數。該儀器對 試驗數據自動采集、分析、存儲和打印，也可通過U 盤存儲。另外顯 示器采用8 寸彩色大屏，高分辨率1024*768，全觸摸操作，可實時 顯示試驗曲線，即時觀測試驗情況，以便試驗人員實時判斷試品故障。 試驗報告除給出精細的試驗曲線外，還列出根據優選數系排列的試驗 數據，并且注明試驗時間和打印時間，因此可作為原始試驗數據資料 保存。該產品由于輸出容量大，功能全，非常適用于各種規格的CT 和PT 作現場試驗和校驗。
主要特點 ----Main features
1、全自動型測試儀 : 只需設定最高輸出電壓和最大輸出電流，儀器即可從零開始自動升壓或升流進行各種試驗。
2、功能全面 : 可測試CT/PT伏安特性、變比和極性、10%的誤差曲線、角差、比差。
3、具有升壓保持功能 : 用于計量檢測及二次交流耐壓試驗。具有升 流保持功能，用于二次回路檢查。
4、真有效值采樣 : 所有電壓、電流信號均為真有效值采樣，請用真有效值表進行校正
5、單一電源 : 操作方便， 僅需單一輸入電源，AC220V,摒棄個別廠家的還需要380V 電源才 能夠達到技術要求的落后手段。
6、U 盤保存 : 試驗的數據可通過U 盤傳至PC 機，由PC 進行處理，顯示、打印、 存儲數據及曲線報告，極大地方便了用戶整理報告。
7、不接觸測試 : 安全性高， 全微機化裝置，設定完成后完全不需人工接觸，儀器全自動進行 測試。可使測試人員遠離高壓電路，確保測試人員安全。。
8、輸出容量大 : 單機輸出功率大，交流電壓輸出高達2500V，電流輸出短時可達 25A；最大電流600A。
9、觸摸操作 : 大屏幕8 寸彩色觸摸LCD、屏幕的分辨率高達1024*768，清晰度高，面板自帶打印機，可隨時打印曲線圖及測試數據
10、超大容量的數據存儲 單機各個功能試驗可存儲50 組測試數據，數據掉電永久不會丟失
互感器伏安變比極性綜合測試儀參數 ----Technical parameter
| CT（保護類、計量類） | PT |
| • 伏安特性（勵磁特性）曲線 | • 伏安特性（勵磁特性）曲線 |
| • 自動給出拐點值 | • 自動給出拐點值 |
| • 自動給出5%和10%的誤差曲線 | • 變比測量 |
| • 變比測量 | • 極性判斷 |
| • 比差測量 | • 比差測量 |
| • 角差測量 | • 角差測量 |
| • 極性判斷 | • 交流耐壓測試 |
| • 一次通流測試 | • 二次負荷測試 |
| • 交流耐壓測試 | • 二次繞組測試 |
| • 二次負荷測試 | • 鐵心自動退磁 |
| •二次繞組測試 | |
| • 鐵心自動退磁 |
| 最高輸出電壓/電流 | 2500V / 600A | |
| 輸出電壓/電流分辨率 | 0.1mV / 0.1mA | |
| CT 伏安特性試驗 | 二次電壓 | 0～2500 V |
| 二次電流 | 0～20A | |
| CT 變比，比差角差試驗 | 一次側電流 | 0～600A |
| 二次側電流 | 0～5 A | |
| CT 二次回路負載 | 二次側電流 | 0～5 A |
| 二次回路阻抗 | 0～10Ω（分辨率0.001Ω） | |
| CT 一次通流 | 一次側電流 | 0-1000A |
| PT 伏安特性試驗 | 輸出電壓 | 0～200 V |
| 輸出電流 | 0～10 A | |
| PT 變比，比差角差試驗 | 一次側電壓 | 0～2500 V |
| 二次額定電壓 | 100V,57.7v,100/3V | |
| 測量精度 | 伏安特性試驗 | < 0.5% |
| 5%及10%誤差曲線 | < 1% | |
| 變比試驗 | < 0.5% | |
| 角差試驗 | < 1% | |
| 二次回路負載測試 | < 0.5% | |
| 工作電壓 | AC 220 V 50～60 Hz | |
| 工作環境溫度 | -10℃ - +50℃ | |
| 測試儀主機體積 | xxxxxxxx | |
| 測試儀主機重量 | xxxxxxxx | |

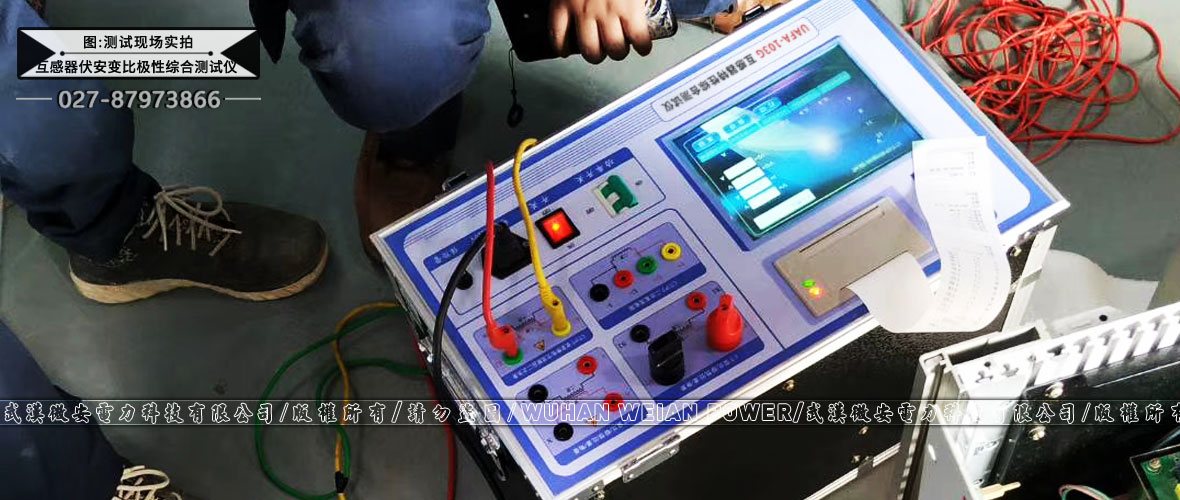

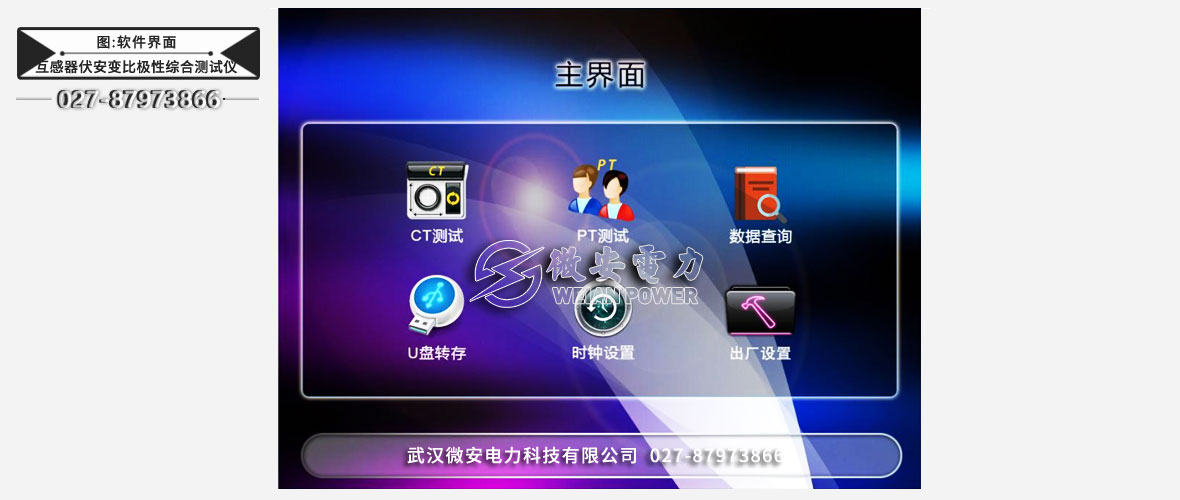

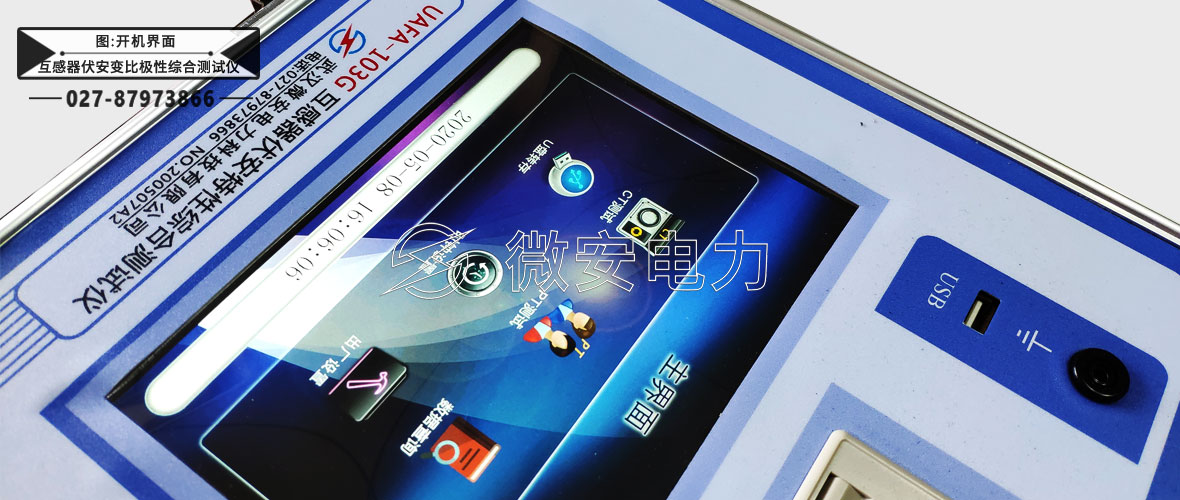

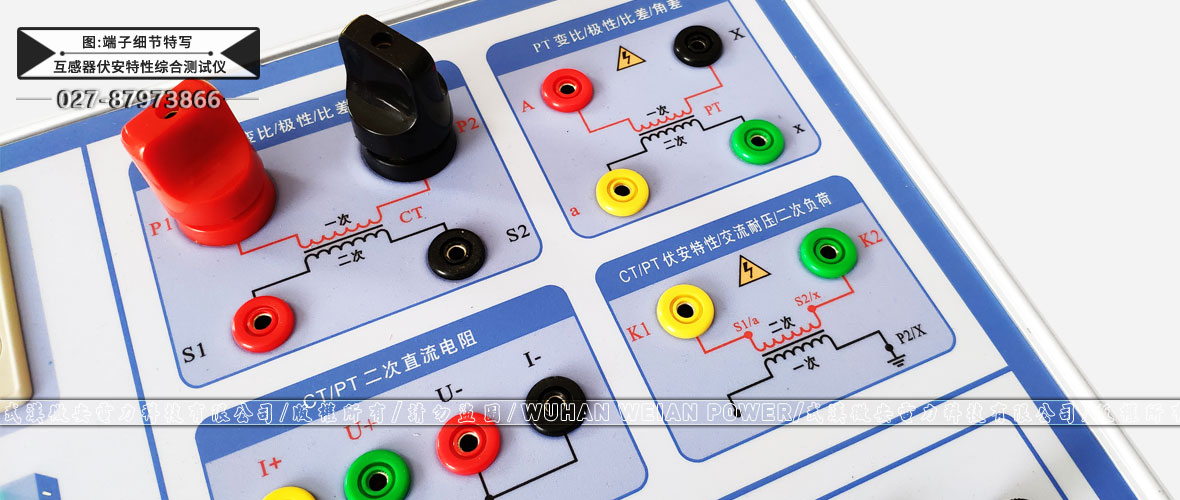

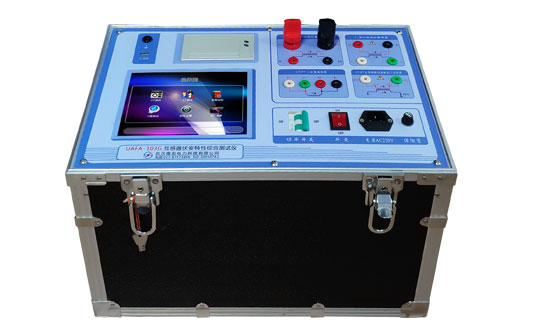

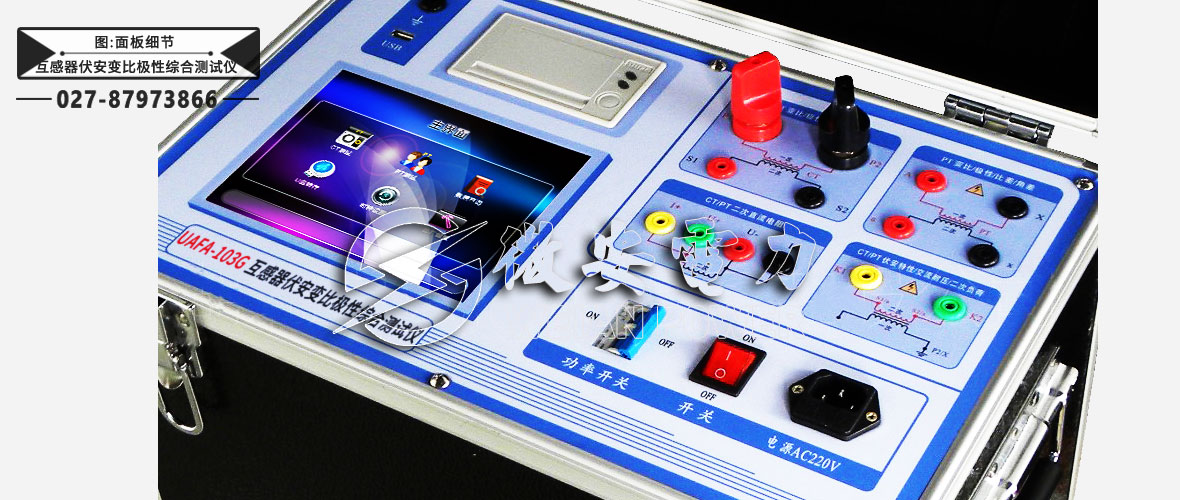

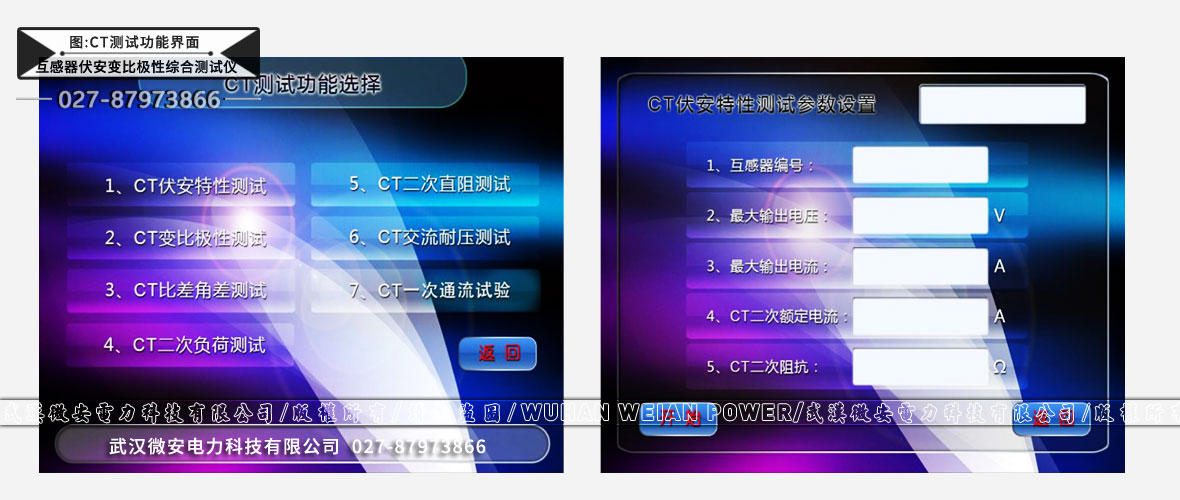

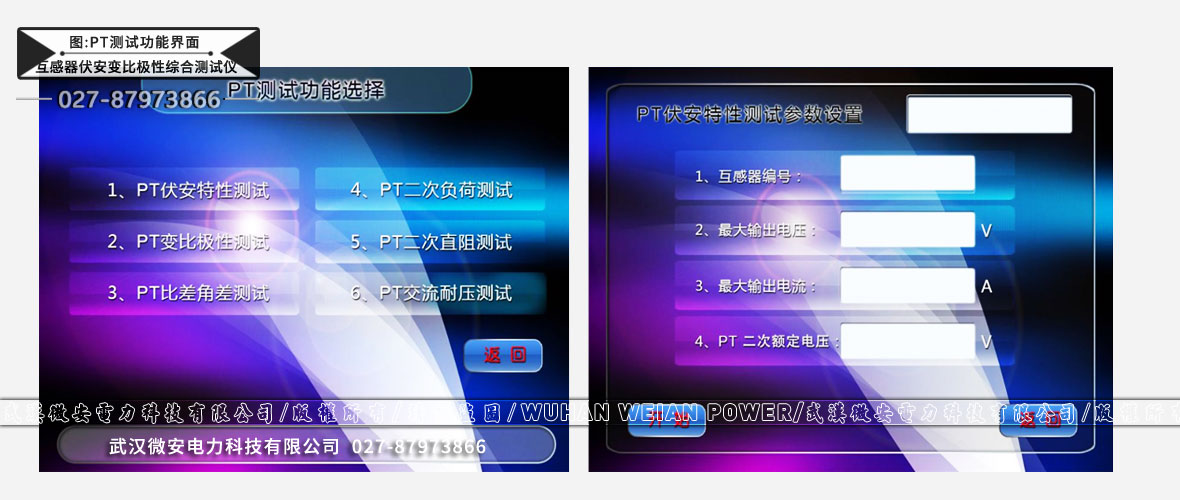

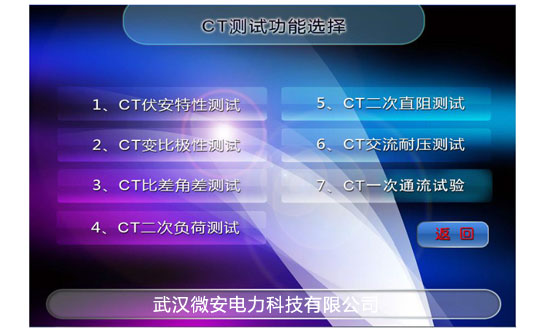

互感器伏安變比極性綜合測試儀圖片 ----Picture display

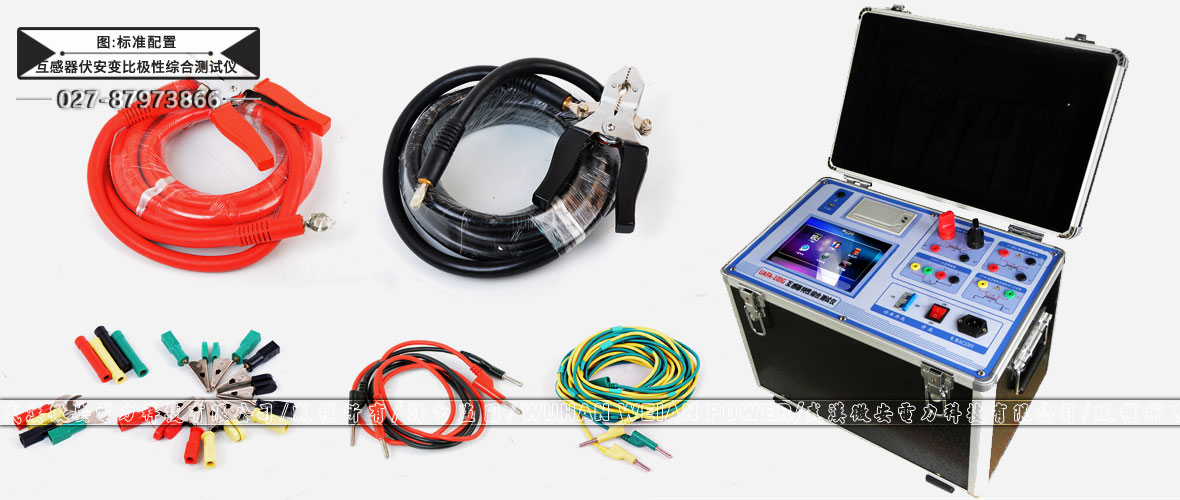

互感器伏安變比極性綜合測試儀附件配件 --------Accessories
本產品UAFA-103G互感器伏安變比極性綜合測試儀詳細清單請以說明書或代銷合同為準
| 互感器伏安特性綜合測試儀 | 1臺 | 測試線 | 1套 |
| 電源線 | 1根 | 打印紙 | 2卷 |
| 檢驗報告 | 1本 | 說明書 | 1本 |
| 合格證 | 1張 |
互感器伏安變比極性綜合測試儀技術應用 --------Technology application
互感器伏安變比極性綜合測試儀的作用
• 檢測互感器在過流狀態下的抗飽和能力
• 檢測互感器鐵芯的磁性能
• 檢測互感器的飽和點-拐點電壓
• 計算5%或者10%誤差曲線
• 綜合判斷互感器的二次繞組有無匝間短路
互感器伏安變比極性綜合測試儀的測試項目
• 互感器伏安特性曲線/拐點電壓測試
•5%和10%誤差曲線的計算
• 變比/極性/比差角差的測試
• 二次側回路負載測試
• 二次繞組交流耐壓和直流電阻的測試
• 電流互感器的一次通流測試
