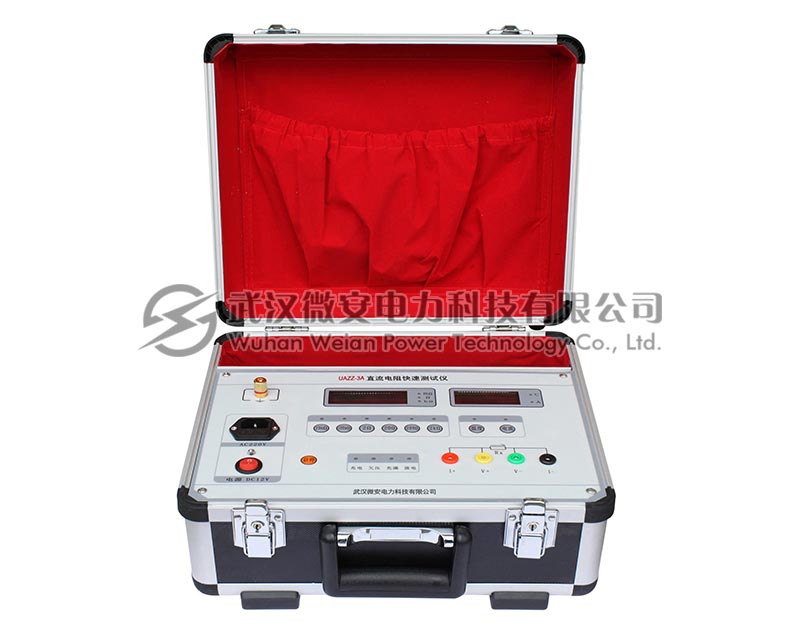

直流電阻測試儀的作用及使用方法
一、直流電阻測試儀的作用
直流電阻測試儀通過檢測直流電阻的阻值大小，確定在閉合的環形回路中，引線的焊接或連接質量，變壓器繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況，且變壓器繞組的直流電阻的測試是變壓器在交接試驗、預防性試驗中，必不可少的試驗項目。
二、直流電阻測試儀的使用方法
1. 將被試品，用儀器專用測試附件線連接，按下圖連接，確保各測試夾與被試品可靠連接。
2.打開直流電阻測試儀的電源開關，直流電阻快速測試儀顯示“歡迎使用”，并進入“量程選擇”界面，此時通過“向上、向下”鍵移動光標，選擇所需設定的測試量程或測試電流，按下“確認”鍵，直流電阻測試儀自動開始測量。
3.在直流電阻測試儀的測試過程中，LCD屏幕顯示充電進度條，等待充電完成后，屏幕上顯示的數值,即為被測設備直流電阻值，此時按下“確認”鍵數值將被保存并鎖定。若屏幕長時間顯示“正在充電”,則表示在上一步操作時， 量程選擇的不正確，需要按“返回” 鍵返回上一級菜單,選擇高一檔測試量程重新進行測試，如果還不能解決，則請檢查測試回路是否開路。
4. 在直流電阻快速測試儀的數據顯示界面，按“打印”鍵數據將被打印，數據打印完畢后儀器將自動放電，放電過程中，LCD屏幕上顯示放電“放電完成”后返回上一級菜單。
5.如若被試品是變壓器，請更換測試夾至其他相別，重復上述操作，完成其他相別的測試
6.測試全部完成后，關閉測試儀電源，斷開電源線，對被試品進行放電，然后拆除測試線夾即可。
三、直流電阻測試儀在使用過程中的常見問題
1. 測試時無電流輸出，檢查試驗回路有開路故障或者待檢設備開路，直流電阻快速測試儀在試驗過程中是禁止開路狀態測試。
2. 測試結果偏大較多，需要檢查測試夾與被試品連接的地方是否良好，不好夾在被試品生銹，氧化，鍍鋅等地方。
四、直流電阻測試的常見注意事項
1. 測試結束，必須等待直流電阻測試儀充分放電后，LCD屏幕顯示“放電完成”后，方可拆卸測試夾具，且拆卸時不要觸任何金屬部位，如果不對其充分放電，變壓器器會有剩余殘壓，殘壓可至人觸電或者設備損壞。
2.測試過程中，直流電阻測試儀屏幕上進度條一直顯示“正在充電”，沒有任何變化時，證明量程選擇的不對，或者是外部測試回路有開路，需要返回后，重新選擇電阻值大一些的檔位，檢查直流電阻測試儀的外部回路是否開路的話，可以用萬用表的通斷檔位對測試線進行判斷。
這種問題都是在直流電阻測試儀的過程中比較常見的，所以，微安電力提示您，在做電力預防性試驗時一定要正確的使用直流電阻快速測試儀。
