變壓器繞組的直流電阻測試在電力預防性試驗以及交接試驗中是一項常規且必做的試驗項目，一般使用直流電阻測試儀完成該項試驗，目前市面上的各個生產直流電阻測試儀廠家，對此款儀器又有多種不同的電流規格，今天微安電力就跟大家分享一下直流電阻測試儀的選型方法。

一、選擇測試電流的注意事項

很多客戶都知道在變壓器的直流電阻測試過程中，測試電流大，則變壓器鐵芯飽和的快（也就是充電速度快），測試時間短，但是在小容量變壓器的測試過程中，因?yàn)槔@組額定電流小，通入過大的測試電流且時間長的話就會導致繞組發熱，從而引起測試過程中繞組的直流電阻發生變化，影響測試結果。

而現在，因?yàn)樽儔浩麒F芯所使用的鋼片工藝都很好，變壓器空載電流的下降都非常快，一般都使用變壓器額定電流2%—10%來測試變壓器的直流電阻，就可以很快的使鐵芯飽和，10%適用于小容量變壓器的測試，2%適用于大容量變壓器的測試。原因如下

二、選擇測試電流計算公式

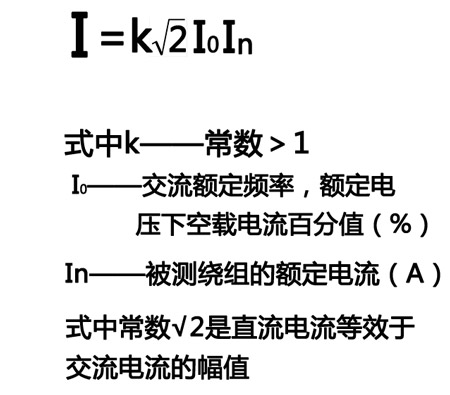

常數k比1大時，鐵心中磁通密度＞Bn（變壓器交流空載時的額定磁通密度），從而使直流電阻測量時鐵心的磁導率降的更低，測試速率更快。

在變壓器繞組是星形(Y)聯結時，線電流等于相電流，由上式可得出測量直流電阻時應施加的電流是

當變壓器繞組是三角形（D）聯結連接組別時，變壓器的空載電流線電流是相電流的√3倍，而測量直流電阻時的直流電流是按總電流的1/3和2/3的比例分配的。所以測量直流電阻應加電流是

上面幾個公式都可以準確選擇直流電阻測試儀的測試電流，現在直流電阻測試儀生產廠家也會根據被試變壓器的參數，為客戶提供詳細的測試方案。
