絕緣油介質損耗測試儀簡介 ----Product introduction
UJS-H絕緣油介質損耗測試儀又稱及變壓器油介質損耗測試儀、油介質損耗測試儀及變壓器絕緣油介質損耗測試儀，絕緣油介質損耗測試儀采用一體化結構，絕緣油介質損耗測試儀是用于絕緣油等液體絕緣介質的介質損耗角以及體積電阻率的高精密測試儀。
UJS-H絕緣油介質損耗測試儀內部結構集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓電源等主要部件，加熱部分采用了高頻感應加熱方式即非接觸式加熱，具有加熱均勻、速度快、控制方便等優點，交流試驗電源采用交直流交叉裝換，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機出來的電壓也不影響正常測試，UJS-H絕緣油介質損耗測試儀內部標準電容器為SF6充氣三極式精密電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證精度一致性。
UJS-H絕緣油介質損耗測試儀內部采用全數字技術以及智能化自動測量技術，配備了大屏幕液晶顯示器，全中文菜單以及中文提示功能，測試數據打印輸出，操作簡單，快捷，廣泛的用于電力企業及電力試驗部門。
主要特點
1、內部采用全數字技術，全部智能自動化測量
2、配備了大屏幕(240×180)液晶顯示器，全中文菜單，每一步驟都有中文提示
3、測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用
絕緣油介質損耗測試儀參數 ----Technical parameter
| 型號 | UJS-H | |
| 名稱 | 絕緣油介質損耗測試儀、油介質損耗測試儀、絕緣油介質損耗測試儀、油介損測試儀 | |
| 使用條件 | -5℃～40℃ RH＜80% | |
| 電源 | AC220V±10% 頻率無限制 | |
| 高壓輸出 | 1000V～2200V 每隔200V | |
| 精度 | 2% | |
| 容量 | 50VA；輸出電流：25mA | |
| 溫控感應爐 | 最大功率500W | |
| 溫度控制范圍 | <100℃ | |
| 溫度測量誤差 | ±0.1℃ | |
| 控溫誤差 | ±1℃ | |
| 控溫時間 | 室溫到90℃，小于20min | |
| 測量范圍 | tgδ無限制 | |
| Cx 15PF～300PF | ||
| Rx 10M～10T | ||
| 精度 | △tgδ | ±(讀數×1.0%+0.020%) |
| △Cx | ±(讀數×1.0%+0.5PF) | |
| △Rx | ±讀數×10% | |
| 相對介電常數 | εr自動計算 | |
| 體積電阻率 | ρ自動計算 | |
| 尺寸 | 450×310×360mm3 | |
| 重量 | 18kg | |
| 高低壓之間距離 | 2mm | |
| 空杯電容量 | 60±2PF | |
| 最大測試電壓 | 工頻2000V | |
| 空杯介損 | gδ＜1×10-4 | |
| 液體容量 | 約40ml | |
| 電極材料/td> | 不銹鋼 | |
| 尺寸 | 70mm(D)×120mm(H) | |
| 尺寸（主機） | 480*310*340mm3 | |
| 重量（主機） | 17kg | |
| 尺寸（附件） | 260*190*180mm3 | |
| 重量（附件） | 3.94kg | |
絕緣油介質損耗測試儀圖片 ----Picture display
絕緣油介質損耗測試儀-正面1
絕緣油介質損耗測試儀-正面2

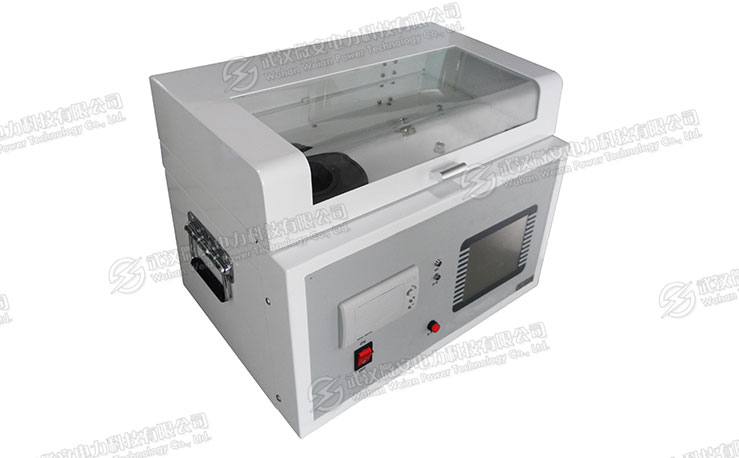

絕緣油介質損耗測試儀-左側1
絕緣油介質損耗測試儀-左側2

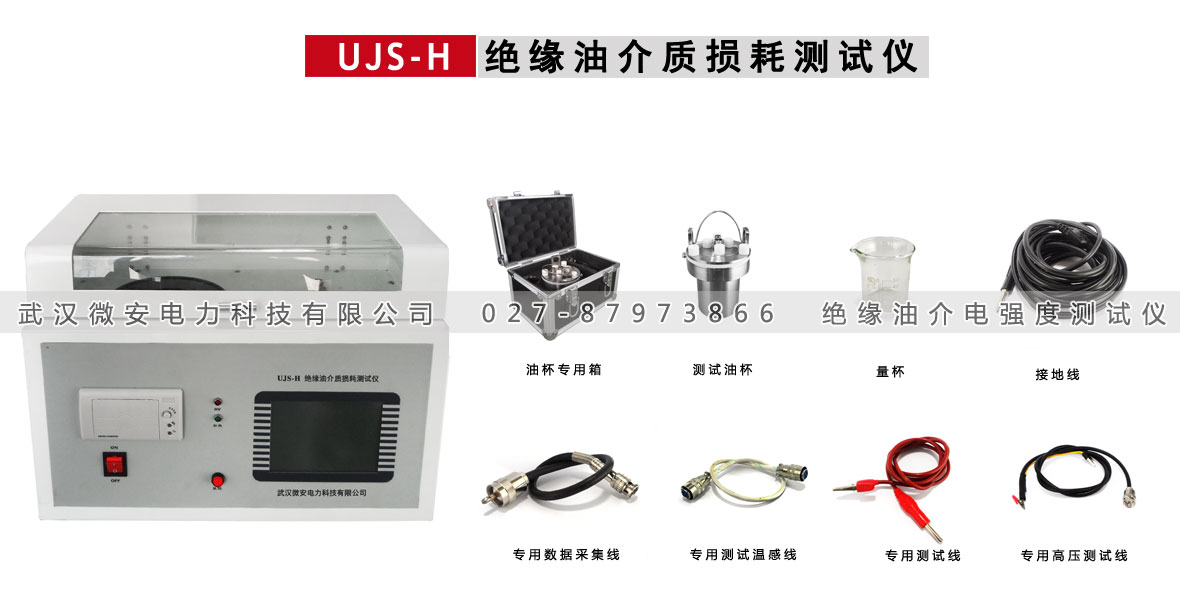

絕緣油介質損耗測試儀附件配件 --------Accessories
本產品UJS-H絕緣油介質損耗測試儀詳細清單請以說明書或代銷合同為準
| 絕緣油介質損耗測試儀 | 1臺 | 介損油杯 | 1套 |
| 專用測試電纜 | 1根 | 電源線 | 1根 |
| 打印紙 | 1卷 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
| 保險管 | 1個 |

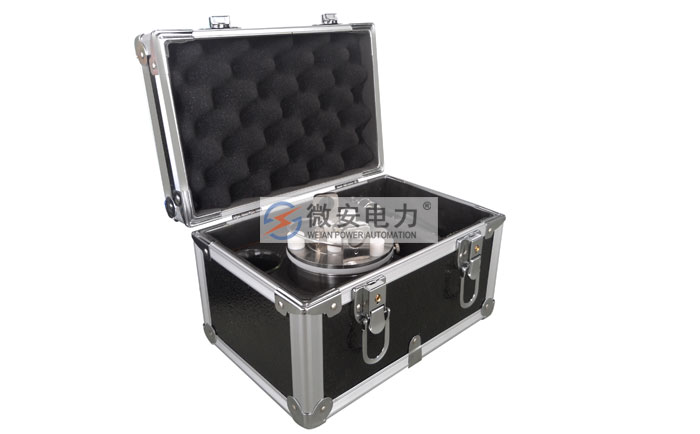

絕緣油介質損耗測試儀-油杯專用附件箱

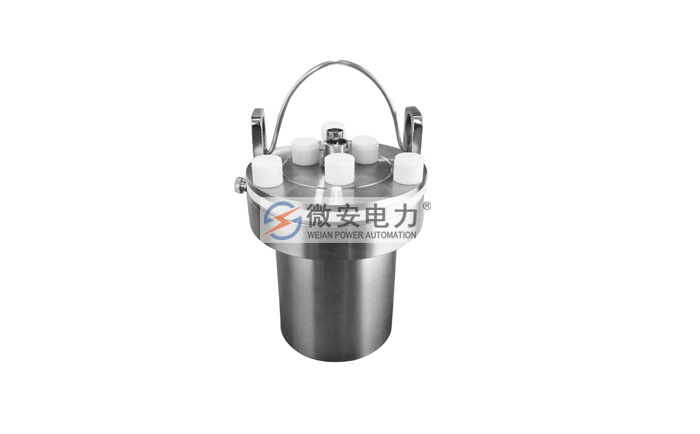

絕緣油介質損耗測試儀-介損油杯
絕緣油介質損耗測試儀-量杯

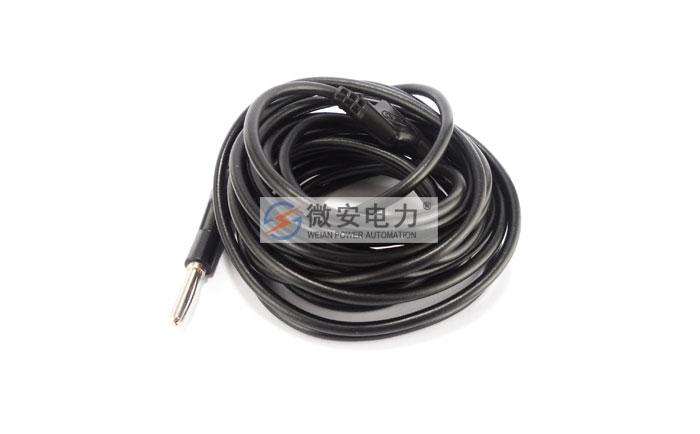

絕緣油介質損耗測試儀-接地線

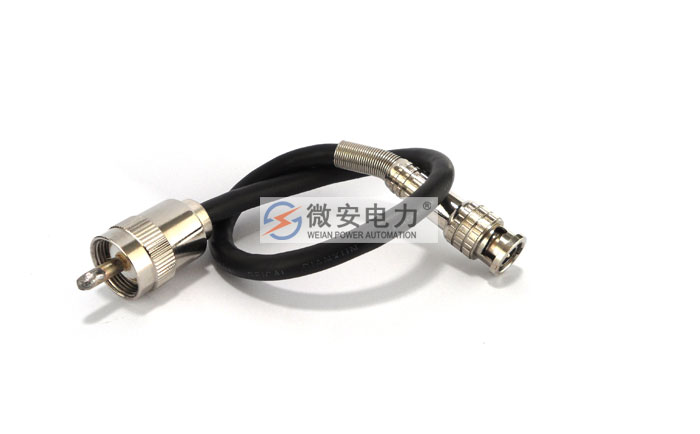

絕緣油介質損耗測試儀-專用數據采集線

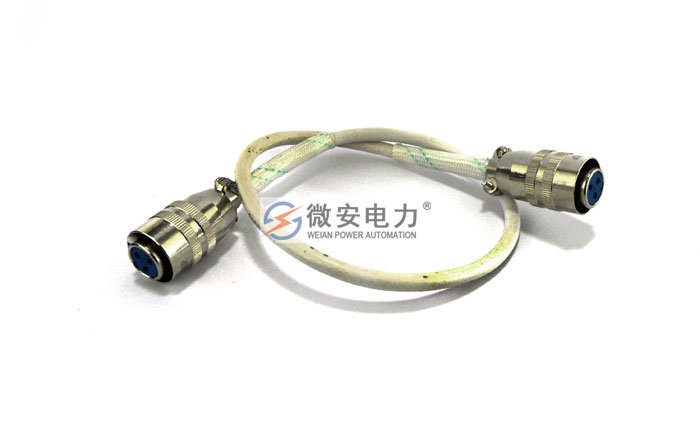

絕緣油介質損耗測試儀-專用測試溫感線

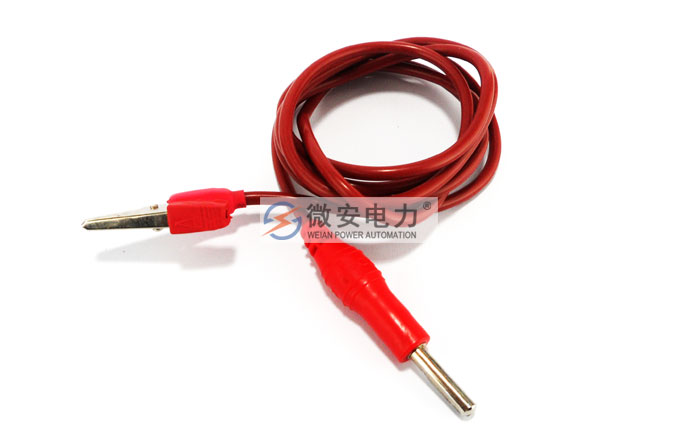

絕緣油介質損耗測試儀-專用測試線

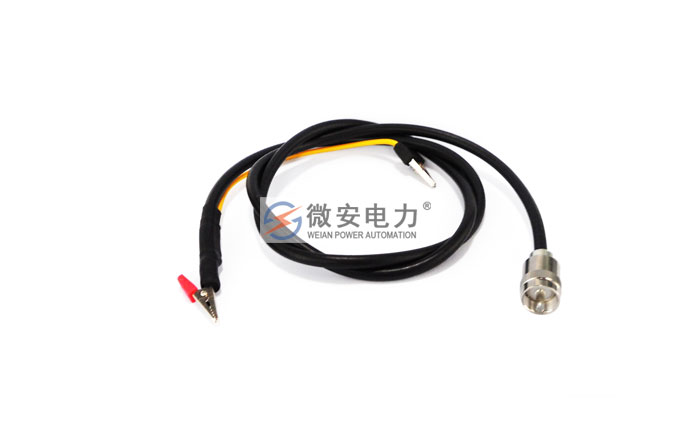

絕緣油介質損耗測試儀-專用高壓測試線
