短時工作的大電流發生器使用方法及注意事項

大電流發生器又稱大電流發生裝置，按工作時長類型分為短時工作大電流發生器及長時間溫升大電流發生器，其主要用途也有較大區別，其中短時工作的大電流發生器常用于電力安裝單位在現場給開關施加一次過電流，模擬一次過流的實際工況，校驗繼電保護保護過流速斷及開關動作的整組動作。

本文介紹的是短時工作的大電流發生器現場進行開關柜整組校驗的使用方法，長時間溫升大電流發生器的使用方法可參考

一、大電流發生器使用方法

1、新安裝和長時間不用的大電流發生器，使用前用1500兆歐表測量線圈之間和線圈對地的絕緣電阻，其電阻值不低于0.5兆歐時，方可使用。 　　

2、接通儀器電源及保護接地

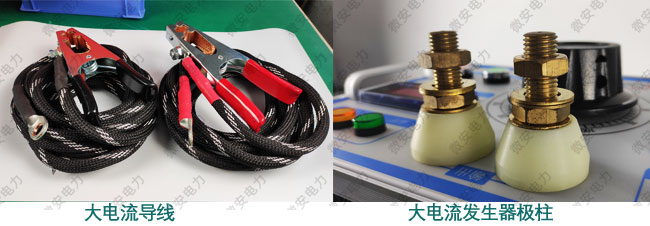

3、連接好儀器的大電流導線（極柱要擰緊）至開關柜內互感器的兩側

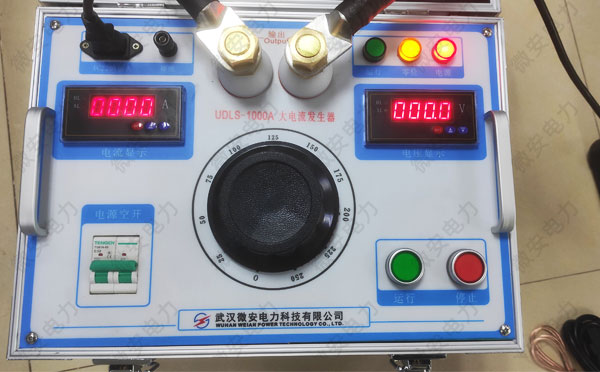

4、將儀器調節電流的旋鈕逆時針旋轉至零位，打開空氣電源開關，然后按下“啟動”按鈕，儀器接觸器會可靠合閘.

5、順時針均勻旋轉調壓器，注意控制臺上輸出電流指示,直到所需的大電流

6、試驗完畢，將儀器調壓器回零，切斷電源空氣開關，拔下電源連接線，拆除大電流導線。 　　 　

二、 大電流發生器使用環境：

1、環境溫度：—10℃—40℃

2、產品周圍應無嚴重影響變壓器絕緣的氣體蒸氣，化學性沉積灰塵、污垢及其它爆炸性介質的場所。

3、工作電源：220V/380V ±10% 50HZ

三、 大電流發生器注意事項：

1、使用中大電流發生器的操作部分和升流部分必須可靠接地，以保證安全。

2、使用時應緩慢均勻升流，搬運時應避免過大的震動。

3、發生器內部的調壓器與電刷接觸表面應保持清潔，視情況有90%酒精蘸棉紗擦拭干凈。

4、短時工作的大電流發生器是不允許長時間在額定容量下工作的，特別不允許超過額定電流運行，以防過熱

5、儀器應置于清潔、通風、干燥的室內保存
