5kV可調高壓數字兆歐表簡介 ----Product introduction
目前，隨著我國電力行業的快速發展，各類電氣設備（如變壓器、電纜、發電機等）朝著大容量化、高電壓化、及密封化的趨勢發展，這在進行絕緣電阻測試時就需要絕緣電阻測試儀（也稱為兆歐表）具有容量大、抗干擾能力強、便攜等特點，為此武漢微安電力研發并生產了GM-5kV可調高壓數字兆歐表。
GM-5kV可調高壓數字兆歐表又稱可調高壓兆歐表、高壓絕緣電阻測試儀，主要用于高壓變電站、發電廠、長距離電力電纜等電氣設備的絕緣電阻值的測試，5kV可調高壓數字兆歐表測試電壓可0.25kV、0.5kV、1kV、2.5kV、5kV五檔可調，是一款可準確測試大容量高壓電纜的絕緣電阻值的高電壓、大功率數字兆歐表。
GM-5kV可調高壓數字兆歐表因其具有抗干擾能力強、短路電流大、電阻測量范圍寬廣、又結合了模擬電路、數字電路、機械操作各自的優勢，目前已廣泛應用于電力行業。
主要特點
1、抗干擾能力強：抗電場感應干擾能力達到2mA(50Hz)，已知適應50萬伏變電站現場不拆線測量50萬伏大型變壓器的絕緣電阻參數。
2、短路電流大：短路電流典型值10mA，適應大容量、大電感的測試。
3、電阻測量范圍寬廣：測量范圍從0.01MΩ～1999GΩ，讀數準確、分辨力高。
4、高壓輸出范圍寬廣：可選擇0.25kV、0.5kV、1kV、2.5kV、5kV、10kV，也可從0V平滑調節到需要的電壓。
5、聲光提醒：具有計時報時功能，提醒使用者記錄分析被測量對象的吸收比和極化指數。
6、高品質：關鍵部件全部采用進口元件，保證測量精度準確。
7、使用方便：采用一體式機箱，體積小、重量輕、便于攜帶。
8、外觀精美：采用堅固且磨性強的材料，使儀器的整體質感和使用壽命更長。
5kV可調高壓數字兆歐表參數 ----Technical parameter
| 型號 | 測試電壓 | 電壓準確度 | 短路電流 |
| GM-5kV可調高壓數字兆歐表 | 0.1、0.25、0.5、1、2.5、5kV | ±(5%+10V) | 10mA |
| GM-10kV可調高壓數字兆歐表 | 0.25、0.5、1、2.5、5、10kV | ±(5%+10V) | 10mA |
| GM-15kV可調高壓數字兆歐表 | 0.5、1、2.5、5、10、15kV | ±(5%+10V) | 10mA |
| GM-20kV可調高壓數字兆歐表 | 0.5、1、2.5、5、10、20kV | ±(5%+10V) | 10mA |
| 量程(限壓) | 電阻測量有效范圍 | 準確度 |
| 25MΩ/500V | 0.5～19.99MΩ | ±(5%+5字) |
| 250MΩ/1000V | 5.0～199.9MΩ | ±(5%+5字) |
| 2GΩ | 0.05～1.999GΩ | ±(5%+5字) |
| 25GΩ | 0.5～19.99GΩ | ±(5%+5字) |
| 250GΩ | 50～199.9GΩ | ±(10%+10字) |
| 2500GΩ | 50～1999GΩ | ±(25%+10字) |
|
說明：GΩ量程定標電壓為2.5kV
|
||
| 抗電場干擾能力 | 2mA(50Hz) |
| 報時、報警功能 | 秒表顯示最大值為19分59秒。20分鐘一循環。聲響報點為15秒、60秒、每分鐘。到點報短促聲響，電阻讀數保持5秒，被測電阻低于量程下限，讀數無效時以連續聲報警 |
| 顯示表 | 三位半LCD數字表頭三個，分別顯示測試電壓、電阻、時間 |
| 供電 | 由內附1.2V/2000mAh鎳氫可充電電池10節，DC12V供電。帶交流(50/60Hz)220V接入口對電池充電或浮充電工作 |
| 使用環境 | 溫度：0～40℃、相對濕度：20～90% |
| 尺寸 | 315×240×180mm3 |
| 重量 | 5.5kg |

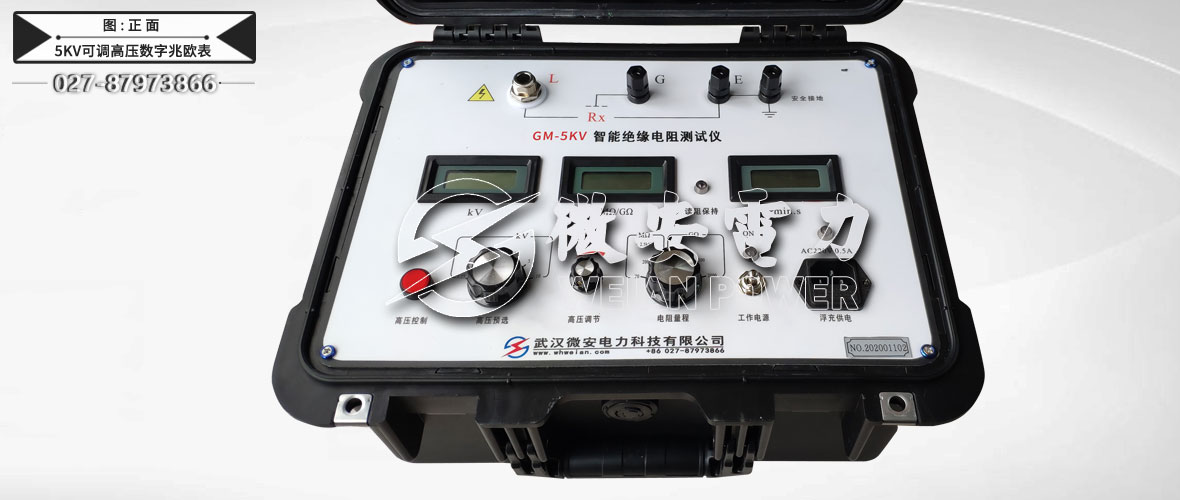

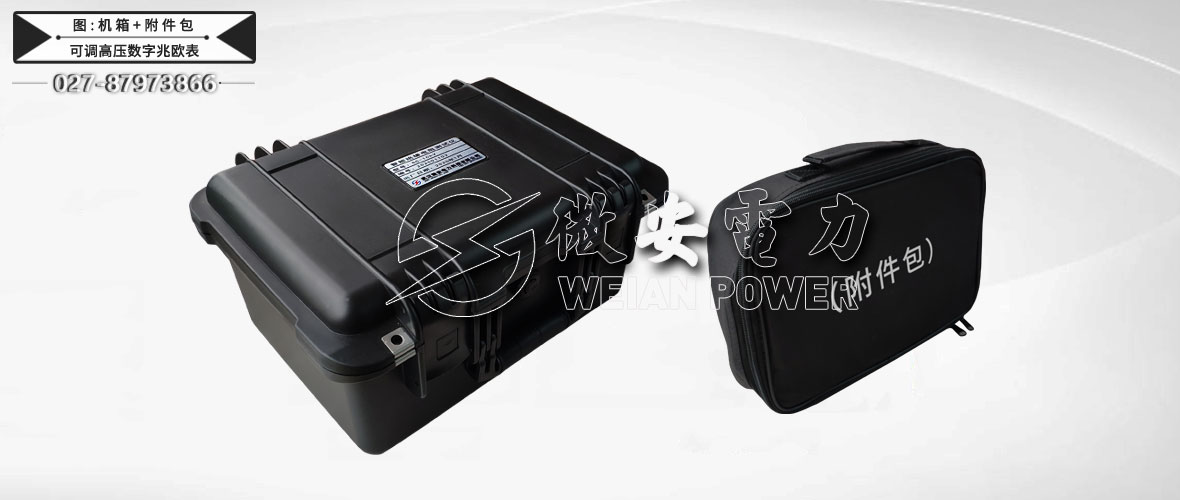

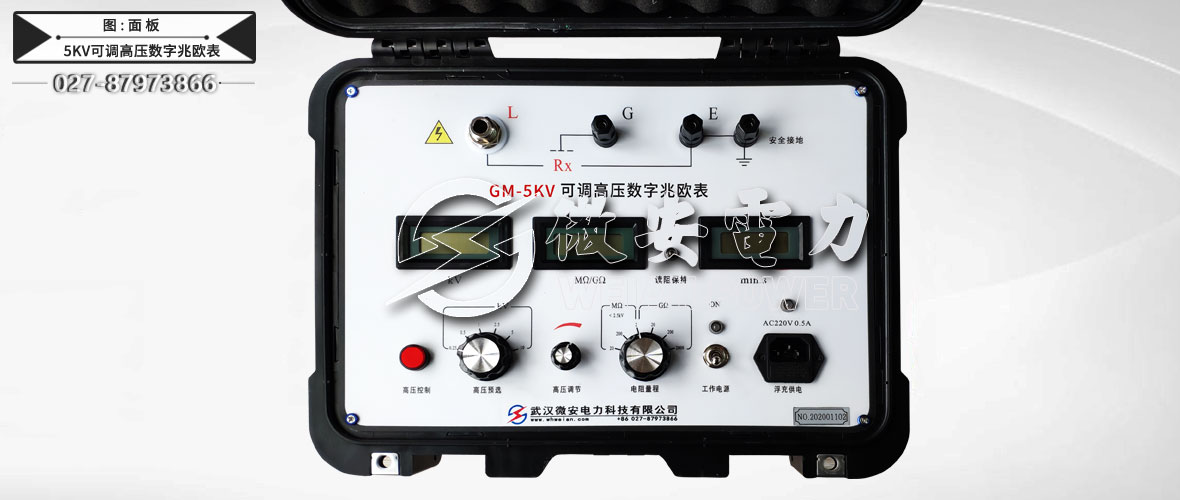

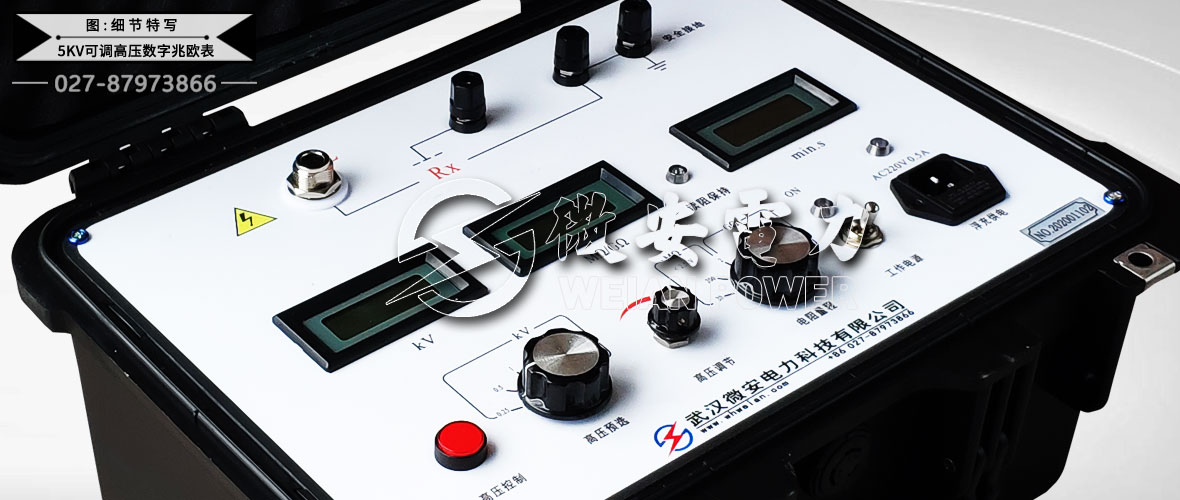

5kV可調高壓數字兆歐表圖片 ----Picture display
5kV可調高壓數字兆歐表附件配件 --------Accessories
本產品GM-5kV可調高壓數字兆歐表詳細清單請以說明書或代銷合同為準
| 5kV可調高壓數字兆歐表 | 1臺 | 高壓電纜 | 1條 |
| 參考電阻 | 2個 | 接地線 | 1根 |
| 電源線 | 1根 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
