多倍頻發生器之電壓互感器感應耐壓試驗

一、互感器感應耐壓試驗?zāi)康?/h3>

電磁式電壓互感器的感應耐壓試驗是屬于交流耐壓試驗的方法之一，因?yàn)槠浣涣髂蛪涸囼?yàn)有兩種加壓方法。一種方式是用試驗變壓器等工頻耐壓設備外施工頻試驗電壓。該方式適用于額定電壓為35kV及以以下的全絕緣電壓互感器的交流耐壓試驗。試驗接線及方法與電力變壓器的交流耐壓試驗相同。

而35kV以上的電壓互感器多為分級絕緣，其一次繞組的末端絕緣水平很低，一般為5kV左右，因此一次繞組末端不能與首端承受同一試驗電壓，而應采用感應耐壓的加壓方式，即把電壓互感器一次繞組末端接地，從某一二次繞組加壓，在一次繞組感應出所需的試驗電壓。這種加壓方式一方面使絕緣中的電壓分布同實際運行一致；另一方面，一次繞組首尾兩端的電壓比額定電壓高，繞組電位也比正常運行時高得多，因此交流耐壓試驗可同時考核電壓互感器一次繞組的縱絕緣，從而檢驗出由于電壓互感器中電磁線圈質量不良如露銅、漆膜脫落和繞線時打結扥個原因造成的縱絕緣方面的缺陷。

二、互感器感應耐壓試驗參考標準

1、技術標準
根據GB 50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》的規定：
A. 感應耐壓試驗電壓應為出廠試驗電壓的80%。
B. 試驗電源頻率和試驗電壓時間參照7. 0. 13條第4款規定執行。
“感應電壓試驗時，為防止鐵心飽和及勵磁電流過大，試驗電壓的頻率應適當大于額定頻率。除另有規定，當試驗電壓頻率等于或小于2倍額定頻率時，全電壓下試驗時間為60s; 當試驗電壓頻率大于2倍額定頻率時，全電壓下試驗時間為：120X額定頻率／試驗頻率, 但不少于15s.”（7. 0. 13條第4款）
C. 感應耐壓試驗時，應在高壓端測量電壓值。
根據Q/GDW 1168-2013《輸變電設備狀態檢修試驗規程》的規定：需要確認設備絕緣介質強度時進行本項目。試驗電壓為出廠試驗值的80%, 時間為60s。一次繞組采用感應耐壓，二次繞組采用外施耐壓。對于感應耐壓試驗，當頻率在100~300Hz時，持續時間應按120X額定頻率／試驗頻率確定，但不少于15s.進行感應耐壓試驗時應考慮容升現象

三、互感器感應耐壓試驗接線

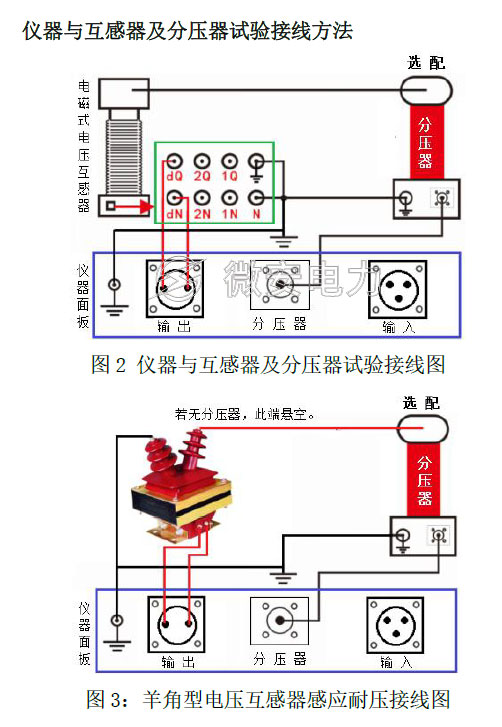

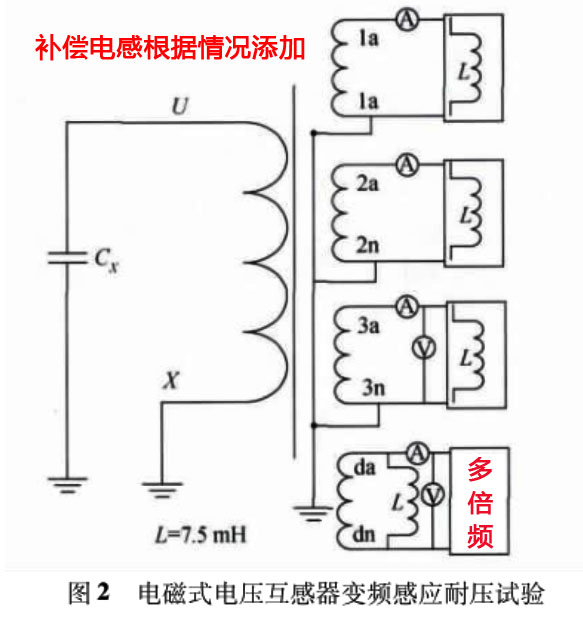

倍頻感應耐壓試驗接線如圖1-1所示，在二次繞組側施加倍頻電壓，從輔助二次繞組da .dn側測量。一次繞組試驗電壓按出廠電壓的85%進行試驗，出廠值不明的按表8-3所示試驗電壓進行試驗。倍頻感應耐壓試驗電壓同工頻交流耐壓試驗的試驗電壓。

四、互感器感應耐壓試驗的容升效應

比如66kV設備應耐壓120kV，考慮容升4%，則由輔助二次繞組測得試驗電壓換算到一次繞組為120kV時，一次繞組實際電壓已達120＋120×4%＝124.8(kV)。

五、根據感應耐壓試驗值選擇多倍頻功率

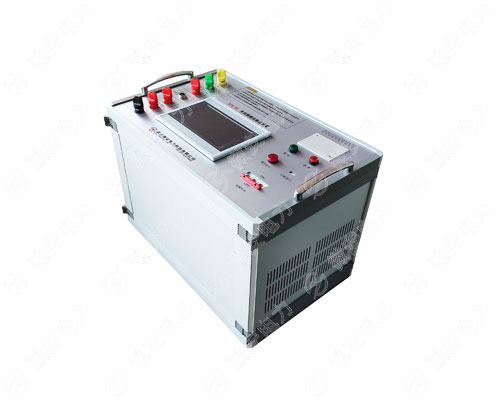

多倍頻感應耐壓試驗裝置選型及適用系統電壓：
