絕緣油介電強度測試儀簡介 ----Product introduction
UJY-80全自動絕緣油介電強度測試儀又稱變壓器油介電強度測試儀、絕緣油耐壓測試儀，是武漢微安電力研發中心根據國家標準GB/T507-2002、電力行業DL/T846.7-2004以及現場使用要求根據GB/T507-2002研制而成的絕緣油介電強度專用測試儀，標配400ml標準絕緣油油杯，并采用單片機為控制中心，具有全自動磁振子攪拌功能。
UJY-80絕緣油介電強度測試儀采用自動調壓器零位啟動，保護人身安全，全自動磁振子攪拌功能，可快速除油樣的不均勻和氣泡，預先設定攪拌時間，靜置時間和試驗次數，試驗過程由單片機自動運行控制，絕緣油介電強度測試儀的高壓部分采用透明窗便于觀察并有安全保護，全自動數據打印并且自動計算平均耐壓電壓值，操作簡易，使用方便，是電力試驗部門、石油化工必不可的檢修測試儀。
主要特點
1、采用大容量單片機控制，工作穩定可靠
2、儀器內設寬范圍看門狗電路杜絕了死機現象
3、多種操作選擇，儀器程序設有GB1986、GB2002兩種國家標準方法和自定義操作，能適應不同用戶的多種選擇
4、儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生

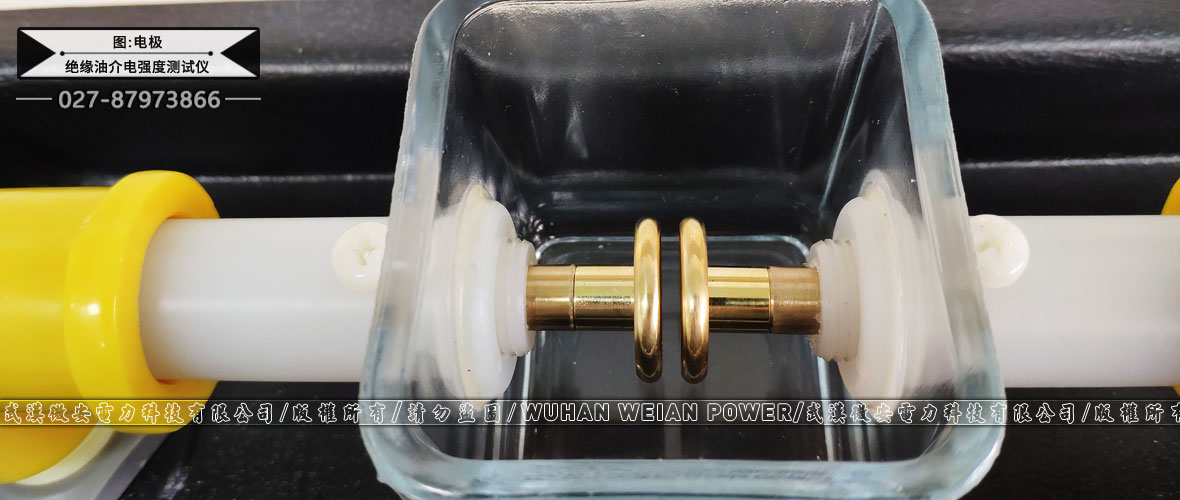

5、儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確
6、儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；
7、便攜式結構，易于移動，戶內外使用均很方便
絕緣油介電強度測試儀參數 ----Technical parameter
| 型號 | UJY-80 | |
| 名稱 | 絕緣油介電強度測試儀、絕緣油測試儀、絕緣油耐壓測試儀、油介電強度測試儀、 | |
| 工作電源 | AC220V ±10%、50HZ ±5% | |
| 測量范圍 | AC0～80KV | |
| 限定電流 | 5mA | |
| 測量精度 | 3% | |
| 調壓速度 | 2KV/S±10% | |
| 預定設置 | 次數：1～9 | |
| 攪拌時間：0～1分39秒 | ||
| 靜置時間：0～10分39秒 | ||
| 使用條件 | 環境溫度0℃～35℃ | |
| 相對濕度≤75% | ||
| 油杯間隙 | 2.5mm(油杯塞尺直徑) | |
| 尺寸 | 415×315×315mm3 | |
| 重量 | 28kg | |

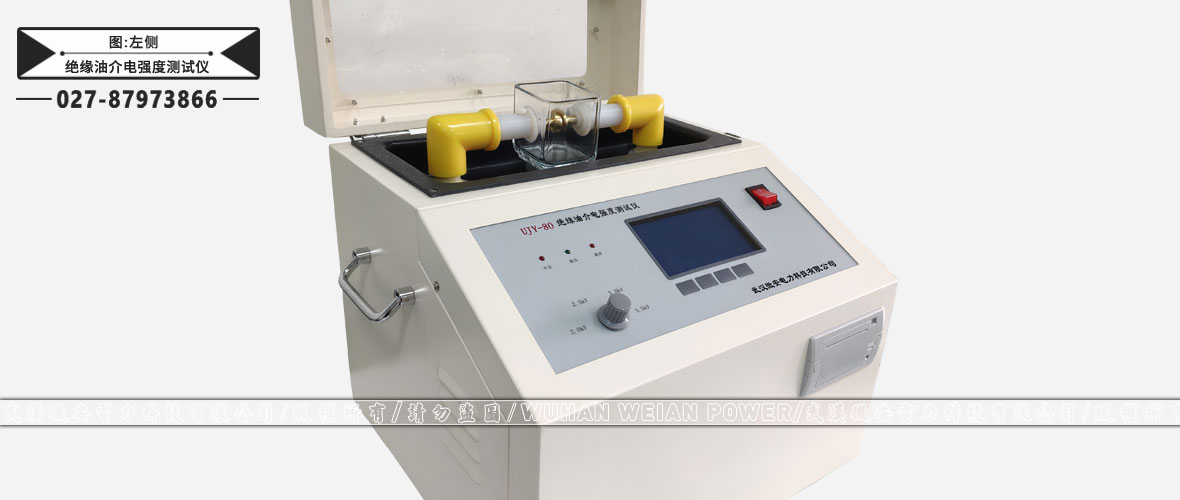

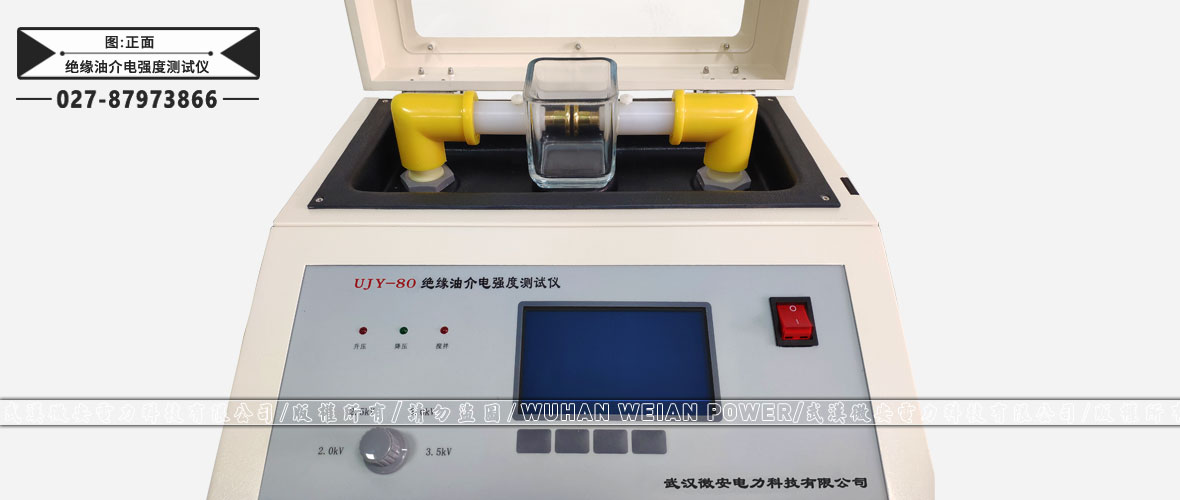

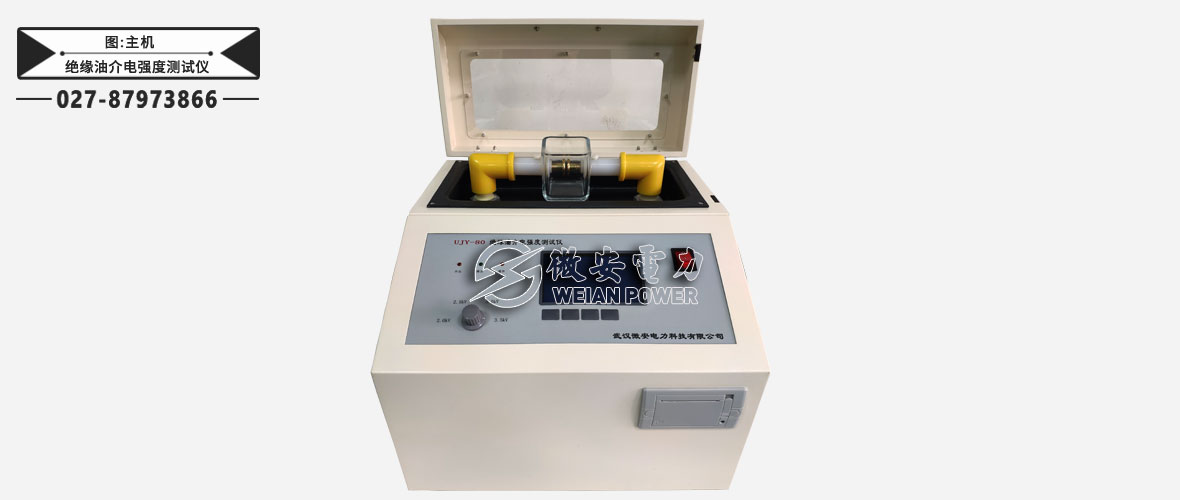

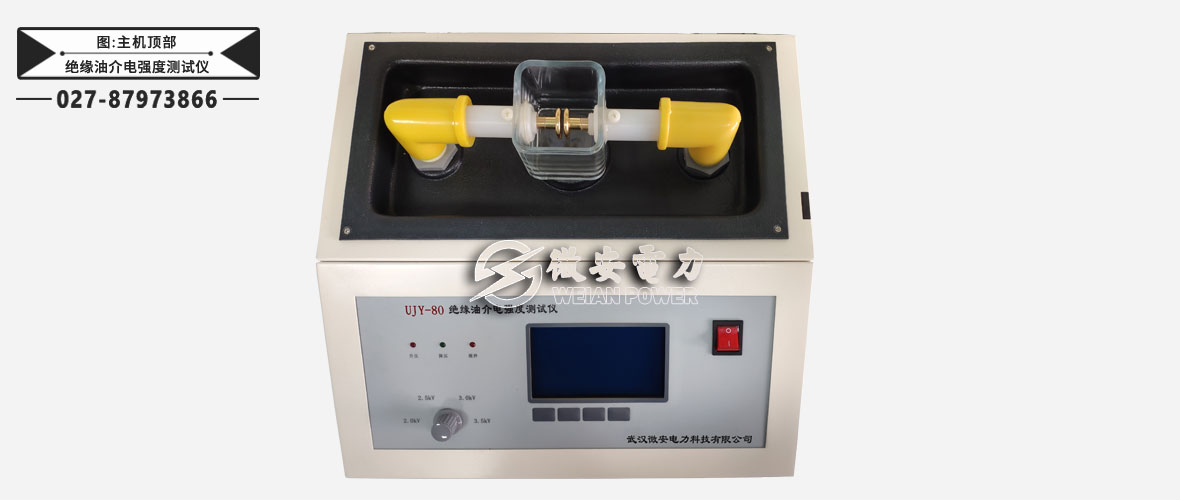

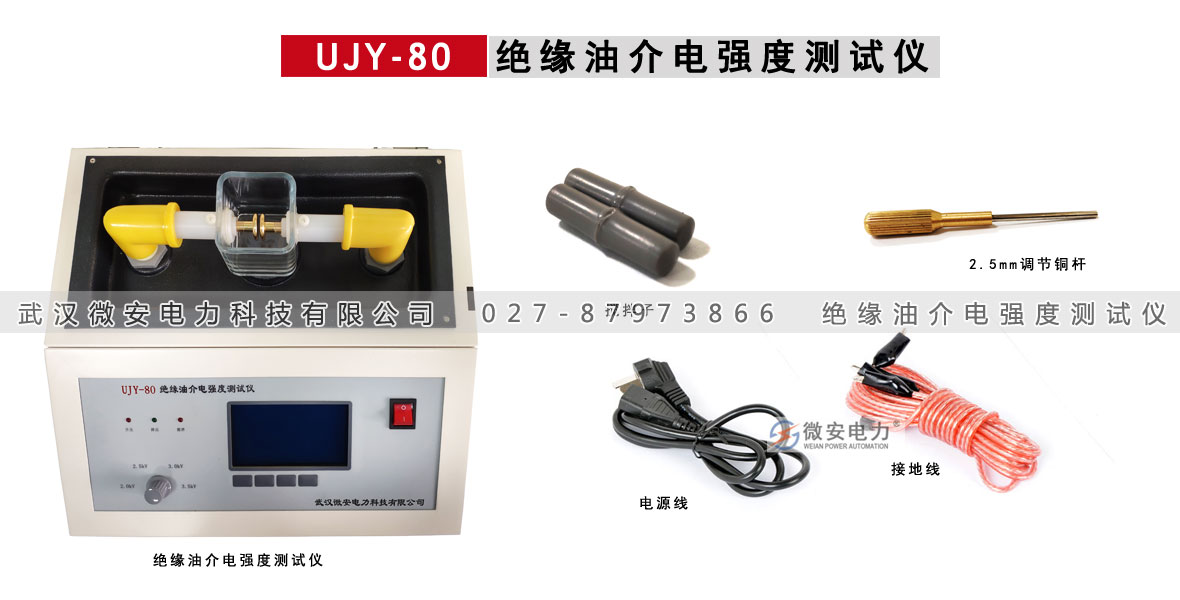

絕緣油介電強度測試儀圖片 ----Picture display
絕緣油介電強度測試儀附件配件 --------Accessories
本產品UJY-80絕緣油介電強度測試儀（單油杯）詳細清單請以說明書或代銷合同為準
| 絕緣油介電強度測試儀 | 1臺 | 專用測試油杯 | 1個 |
| 2.5mm間距調節銅桿 | 1根 | 攪拌子 | 2個 |
| 電源線 | 1根 | 保險管 | 1個 |
| 檢驗報告 | 1本 | 說明書 | 1本 |
| 合格證 | 1張 | 接地線 | 1根 |

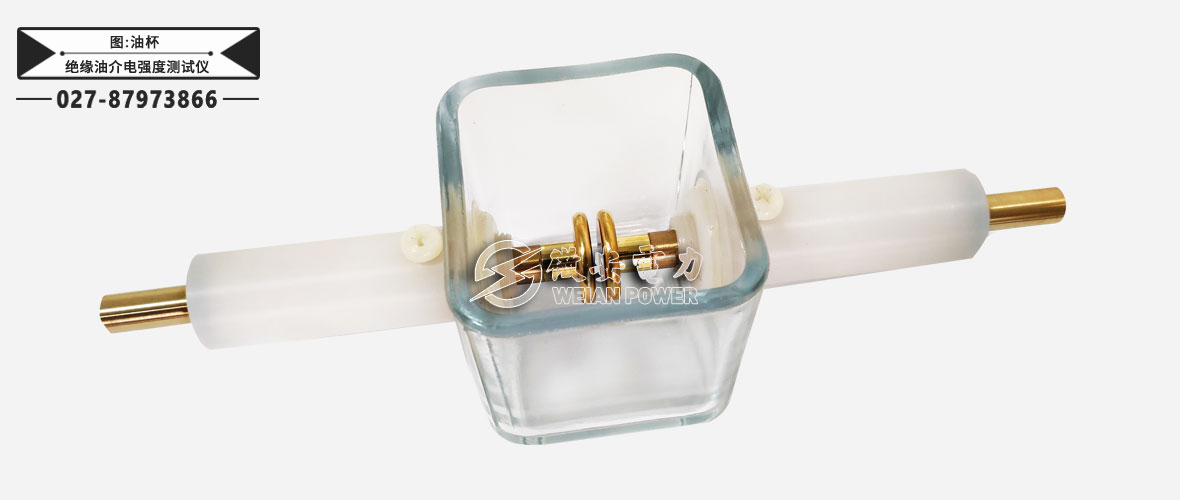

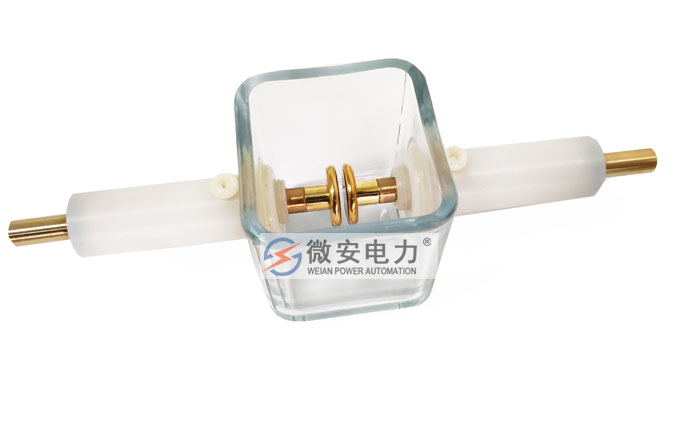

絕緣油介電強度測試儀-測試油杯

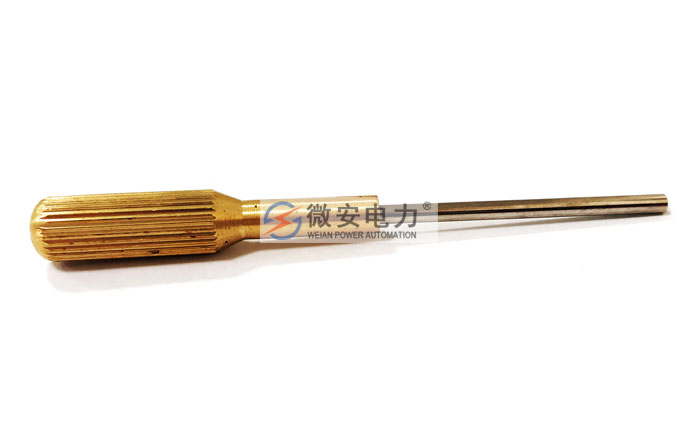

絕緣油介電強度測試儀-間距2.5mm調節銅桿

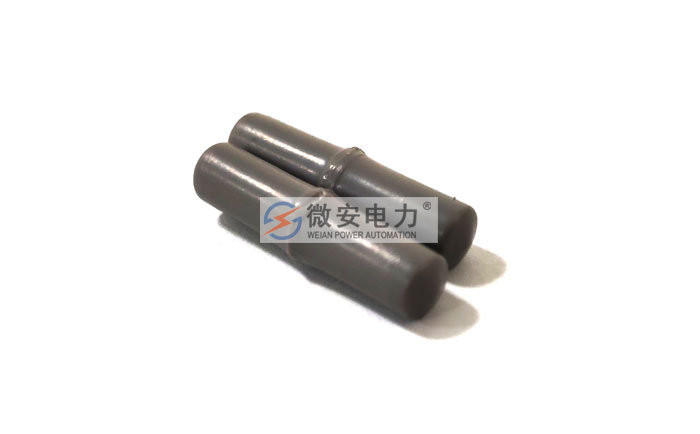

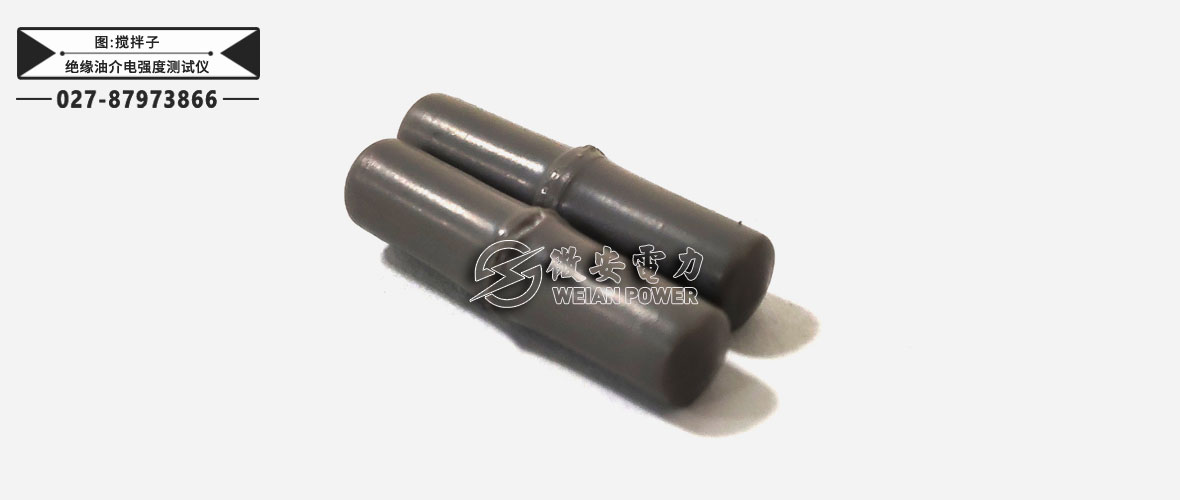

絕緣油介電強度測試儀-攪拌子

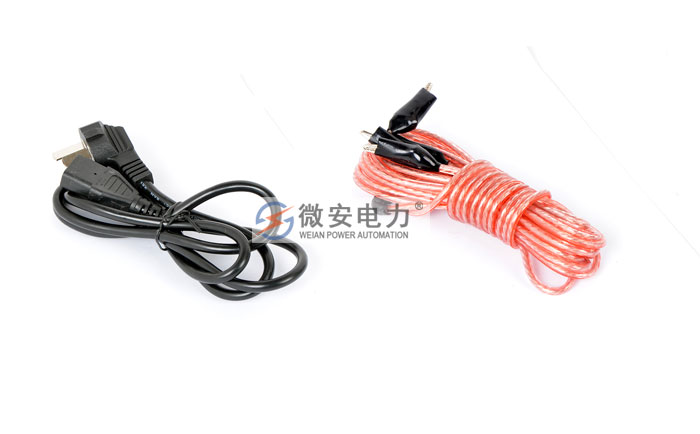

絕緣油介電強度測試儀-接地線/電源線
絕緣油介電強度測試儀技術應用 --------Technology application
一、絕緣油介電強度測試儀結構說明
二、絕緣油介電強度的試驗步驟及注意事項
(1)清洗油杯。長期未用的油杯須先用汽油、苯或四氯化碳洗凈后烘干，洗滌時用潔凈的絲絹而不得用布和棉紗。常用油杯使用前用絕緣油沖洗兩次以上。使用前檢查電極間的距離為2.5mm。油杯上加玻璃蓋，試驗溫度15~25℃，濕度不大于75%
(2)油樣處理。試油應在密封狀態下靜置一段時間，將試油沿油杯壁徐徐注入油杯，蓋上玻璃蓋靜置10min。
(3)加壓試驗。加壓須從零升加，升壓速度約2kV/s,至絕緣油擊穿，并記錄擊穿電壓值，重復6次，取平均值為測定值(第一次不計算在內)。
(4)擊穿時的電流限制。為減少油擊穿后產生碳粒，擊穿時電流限制在10mA左右。每次擊穿后對電極間的絕緣油進行充分?jǐn)嚢瑁㈧o置5min后再重復試驗
