絕緣電阻表該如何選擇

發布時間:2021-05-11 10:24:46 閱讀次數: 872次

常用絕緣電阻表的電壓等級有100、250、500、1000、2500、5000、10000V七種

絕緣電阻表又稱絕緣電阻測試儀、高壓絕緣表、數字絕緣表、高壓絕緣表及指針式絕緣電阻表

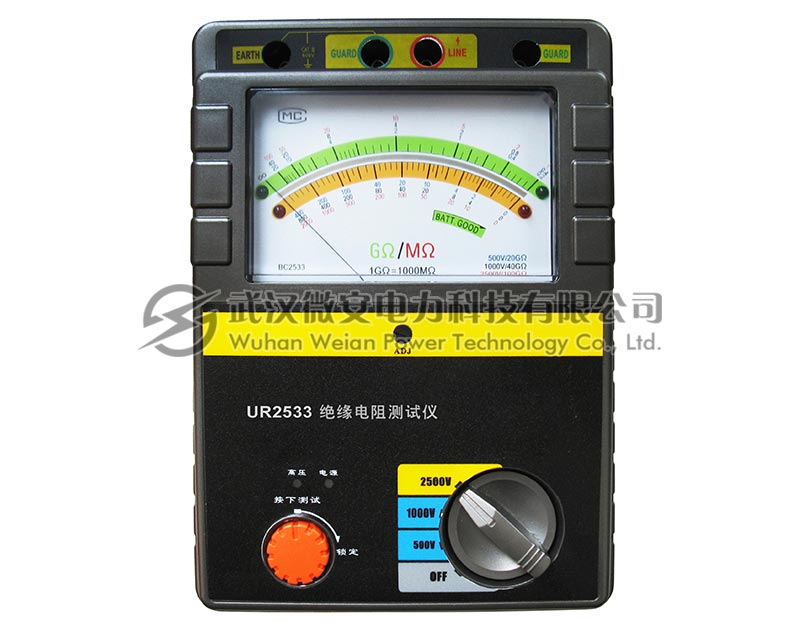

微安電力生產的UR2533指針式高壓絕緣電阻表適用于測量大容量變壓器、互感器、發電機、高壓電動機及避雷器等絕緣電阻的測試

該絕緣電阻表有容量大、指針顯示，量程自動轉換、抗干擾強、并采用交直流供電方式的特點

下面為大家分享下絕緣電阻表該如何去選擇：

一、電壓等級的選擇

常用絕緣電阻表的電壓等級有100、250、500、1000、2500、5000、10000V七種

(1)、GB50150—2006《電氣設備交接試驗標準》第1.0.10條:測量絕緣電阻時，采用絕緣電阻表的電壓等級，在本標準未作特殊規定日時應按下列規定執行：

1.100V以下的電氣設備或回路，采用250V、50MQ及以上絕緣電阻表。

2.500V以下至100V的電氣設備或回路，采用500V、100MQ及以上絕緣電阻表。

3.3000V以下至500V的電氣設備或回路，采用1000V、2000MQ及以上絕緣電阻表。

4.10000V以下至3000V的電氣設備或回路，采用2500V、10000MQ及以上絕緣電阻表。

5.10000V及以上的電氣設備或回路，采用2500V或5000V、1000OMQ及以上絕緣電阻表。

(2)、DL/T596-1996《電力設備預防性試驗規程》的有關條文歸納如下：

1.高壓電力設備中的二次繞組(如電壓互感器)一般采用1000V或2500V絕緣電阻表。

2.高壓電力設備─般用2500V或5000V、10000MO及以上絕緣電阻表。

3.串聯電容器采用1000V絕緣電阻表。

4.高壓電力設備中的低壓側(如耦合電容器)─般采用1000V絕緣電阻表。

5. 交流耐壓試驗電壓為1000V者可用2500V絕緣電阻表代替。

6.交流電動機、中頻發電機、直流電機的轉子繞組一般采用1000V絕緣電阻表。

7. 低壓電力設備─般采用500V絕緣電阻表。

8.油紙電容型電流互感末屏、電容型套管抽壓小套管和測量小套管、變壓器鐵芯、鐵輪的引外接地套管、電壓互感器鐵芯夾緊螺栓─般采用2500V絕緣電阻表。

二、容量(輸出電流)的選擇

實測表明，絕緣電阻表容量的大小對絕緣電阻、吸收比或極化指數的測量結果有一定影響。被試品的電容量較小時，絕緣電阻表容量的大小對測量結果影響較小;當被試品電容量較大時，則影響較大。因此，對電容量較大的旋轉電動機、電力變壓器、電力電纜和耦合電容器等設備,測量絕緣電阻、吸收比或極化指數時，絕緣電阻表的短路電流不應低于2mA。
