20kV可調高壓數字兆歐表簡介 ----Product introduction
GM-20kV可調高壓數字兆歐表又稱可調高壓兆歐表、高壓絕緣電阻測試儀，主要用于高壓變電站、發電廠、長距離電力電纜等電氣設備的絕緣電阻值的測試，20kV可調高壓數字兆歐表測試電壓可0.5、1、2.5、5、10、20kV六檔可調，是一款可準確測試大容量高壓電纜的絕緣電阻值的高電壓、大功率數字兆歐表。
GM-20kV可調高壓數字兆歐表因其具有抗干擾能力強、短路電流大、電阻測量范圍寬廣、又結合了模擬電路、數字電路、機械操作各自的優勢，目前已廣泛應用于電力行業。
GM-20kV可調高壓數字兆歐表在高壓啟動后，請不要采用人工放電方式檢查儀表，在測試完畢后也應等待儀表自動放電使電壓表回零后才進行例行安全需要的人工放電！因?yàn)槎搪贩烹姷膹?qiáng)烈電脈沖波有損被測對象的絕緣壽命，如果脈沖竄入儀表，也有損儀表內的集成電路！
GM-20kV可調高壓數字兆歐表是為了解決高壓變電站、發電廠現場強干擾下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試而設計研制。它亦可用于廣泛領域的電氣絕緣電阻特性測量。因測試電壓高，功率大，被測量對象往往又帶有工頻泄漏或感應上高壓干擾電能，因此為了人身安全，使用該測試儀首先一定要接好安全接地線！
主要特點
1、抗干擾能力強：抗電場感應干擾能力達到2mA(50Hz)，已知適應50萬伏變電站現場不拆線測量50萬伏大型變壓器的絕緣電阻參數。
2、短路電流大：短路電流典型值10mA，適應大容量、大電感的測試。
3、電阻測量范圍寬廣：測量范圍從0.01MΩ～1999GΩ，讀數準確、分辨力高。
4、高壓輸出范圍寬廣：可選擇0.5、1、2.5、5、10、15kV六檔可調，也可從0V平滑調節到需要的電壓。
5、聲光提醒：具有計時報時功能，提醒使用者記錄分析被測量對象的吸收比和極化指數。
6、高品質：關鍵部件全部采用進口元件，保證測量精度準確。
7、使用方便：采用一體式機箱，體積小、重量輕、便于攜帶。
8、外觀精美：采用堅固且磨性強的材料，使儀器的整體質感和使用壽命更長。
20kV可調高壓數字兆歐表參數 ----Technical parameter
| 型號 | 測試電壓 | 電壓準確度 | 短路電流 |
| GM-5kV可調高壓數字兆歐表 | 0.1、0.25、0.5、1、2.5、5kV | ±(5%+10V) | 10mA |
| GM-10kV可調高壓數字兆歐表 | 0.25、0.5、1、2.5、5、10kV | ±(5%+10V) | ＞10mA |
| GM-15kV可調高壓數字兆歐表 | 0.5、1、2.5、5、10、15kV | ±(5%+10V) | ＞10mA |
| GM-20kV可調高壓數字兆歐表 | 0.5、1、2.5、5、10、20kV | ±(5%+10V) | ＞10mA |
| 量程(限壓) | 電阻測量有效范圍 | 準確度 |
| 25MΩ/500V | 0.5～19.99MΩ | ±(5%+5字) |
| 250MΩ/1000V | 5.0～199.9MΩ | ±(5%+5字) |
| 2GΩ | 0.05～1.999GΩ | ±(5%+5字) |
| 25GΩ | 0.5～19.99GΩ | ±(5%+5字) |
| 250GΩ | 50～199.9GΩ | ±(10%+10字) |
| 2500GΩ | 50～1999GΩ | ±(25%+10字) |
|
說明：GΩ量程定標電壓為2.5kV
|
||
| 型號 | GM-20kV |
| 名稱 | 20kV可調高壓數字兆歐表 |
| 抗電場干擾能力 | 2mA(50Hz) |
| 報時、報警功能 | 秒表顯示最大值為19分59秒。20分鐘一循環。聲響報點為15秒、60秒、每分鐘。到點報短促聲響，電阻讀數保持5秒，被測電阻低于量程下限，讀數無效時以連續聲報警 |
| 顯示表 | 三位半LCD數字表頭三個，分別顯示測試電壓、電阻、時間 |
| 供電 | 由內附1.2V/2000mAh鎳氫可充電電池10節，DC12V供電。帶交流(50/60Hz)220V接入口對電池充電或浮充電工作 |
| 使用環境 | 溫度：0～40℃、相對濕度：20～90% |
| 尺寸 | 315×240×155mm3 |
| 重量 | 5kg |

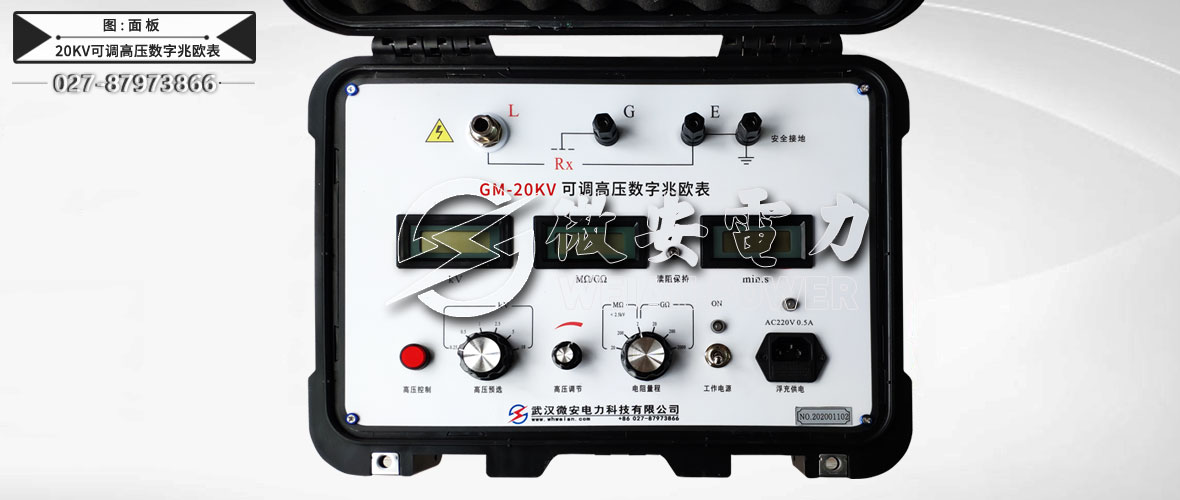

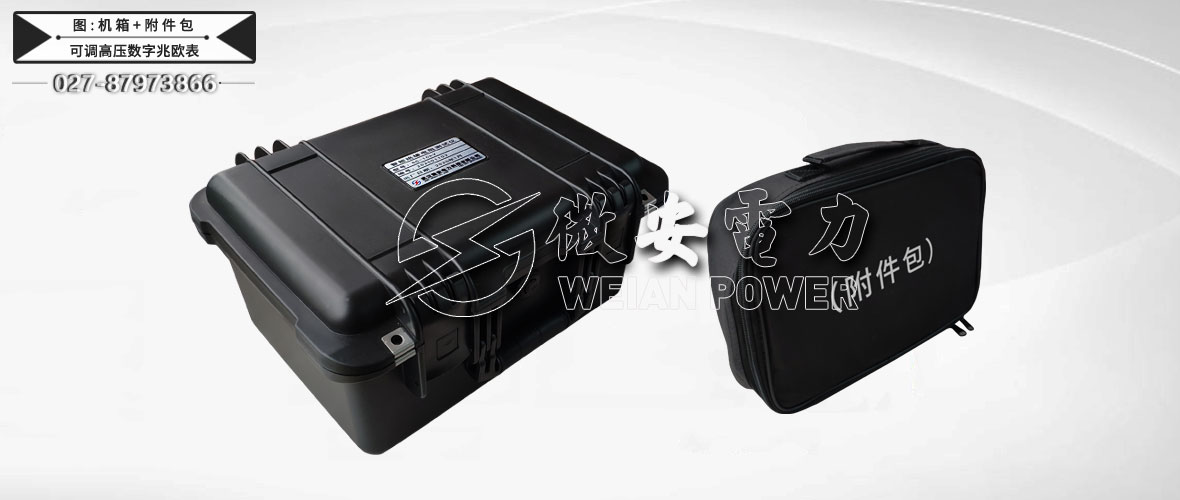

20kV可調高壓數字兆歐表圖片 ----Picture display

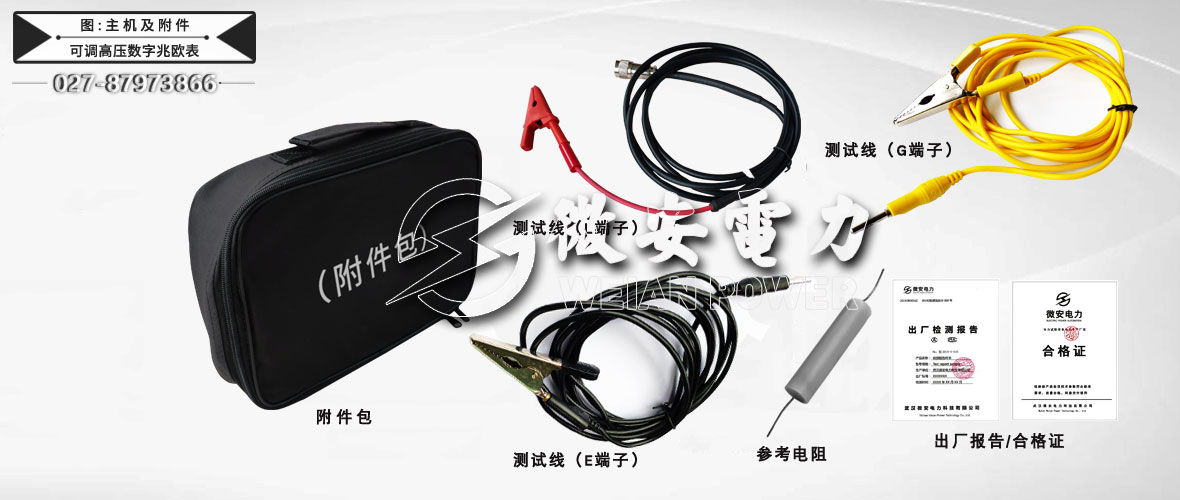

20kV可調高壓數字兆歐表附件配件 --------Accessories
本產品GM-20kV可調高壓數字兆歐表詳細清單請以說明書或代銷合同為準
| 20kV可調高壓數字兆歐表 | 1臺 | 高壓電纜 | 1條 |
| 參考電阻 | 1個 | 接地線 | 1根 |
| 電源線 | 1根 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
