智能電纜故障測試儀簡介 ----Product introduction
UADL-T電纜故障測試儀又稱智能電纜故障測試儀、智能電纜故障檢測儀、高壓電纜固障測試儀，智能電纜故障測試儀主要由電纜故障定位儀主機、測試線纜、脈沖高發生裝置以及外部信號傳感器接收裝置組成,該智能電纜故障測試儀適用于35KV以下等級所有電纜的高、低阻 故障進行準確測試。
UADL-T智能型電纜故障測試儀，地下電纜故障定位儀是微安電力根據市場的需求和電力電纜類的試驗規范而研發生產的智能電纜故障測試儀，UADL-T智能型電纜故障測試儀儀采用先傳統的高壓閃絡和低壓脈沖法技術原理以及高頻高壓數據信號處理電路，可通過觸摸屏直接操作，內置Windows xp工控系統，屬于國內先進的智能電纜故障測試儀。
智能型電纜故障測試儀主要由高壓電纜故障測試儀主機、測試線纜、脈沖高發生裝置以及外部信號傳感器接收裝置組成， UADL-T智能型電纜故障測試儀適用于35KV以下等級所有電纜的高、低阻故障進行準確測試，該電纜故障定位系統采用不同的數據采樣速率提供快速、準確的技術指標。該電力電纜故障測試儀，之內電纜故障查找儀采用箱式結構，觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，具有波速預設、波形儲存功能、供用戶調用觀察和同屏比較，測試界面簡單 清晰，功能按鍵簡單明了，測量方法簡單快捷。
主要特點
1、測速功能可以在輸入該類型電纜的已知全長后，測出電波在該電纜中的傳播速度
2、該智能電纜故障測試儀預置了4種電纜介質的電波傳播速度
3、該電力電纜故障測試儀采用電流取樣法、電壓取樣法
4、地下電纜故障定位儀具有波形儲存功能
智能電纜故障測試儀參數 ----Technical parameter
| 工控系統 | Windows XP |
| 屏幕 | 觸摸屏、直接操作 |
| 測試方法 | 低壓脈沖法、高壓閃絡法 |
| 測試距離 | 低壓脈沖法時，最大測試距離16Km |
| 高壓閃絡法時，最大測試距離15Km。 | |
| 測試精度 | 小于20cm |
| 脈沖幅度 | 負載阻抗在50Ω時不小于250Vpp |
| 長度選擇 | ＜1KM、 ＜3KM、＞3KM三種 |
| 采樣頻率 | 6Mhz、12 Mhz、24Mhz、48 Mhz、96 Mhz、192Mhz |
| 讀數分辨率 | 1m |
| 采樣方式 | 電流取樣法、電壓取樣法 |
| 其它 | 預置了5種電纜介質的電波傳播速度：油浸紙、不滴流：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它類型電纜的電波傳播速度自設置。對于其它類型電纜，利用智能電纜故障測試儀的測速功能可以在輸入該類型電纜的已知全長后，測出電波在該電纜中的傳播速度。 |
| 工作條件 | 溫度：-20～+55℃，相對濕度： 90% |
| 尺寸、重量 | 430×300×190mm3。約10kg |
智能電纜故障測試儀圖片 ----Picture display

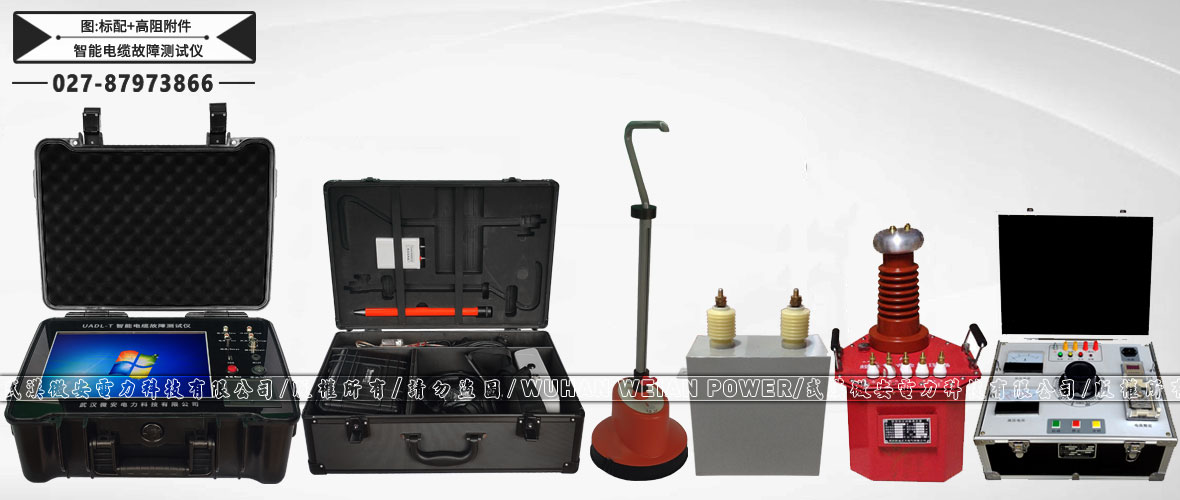

智能電纜故障測試儀附件配件 --------Accessories
本產品UADL-T智能電纜故障測試儀詳細清單請以說明書或代銷合同為準

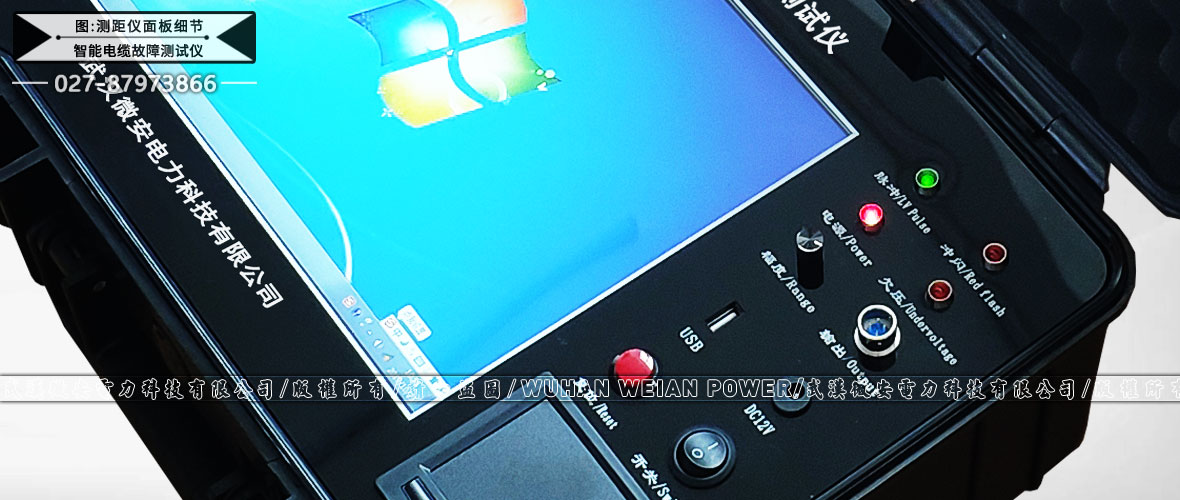

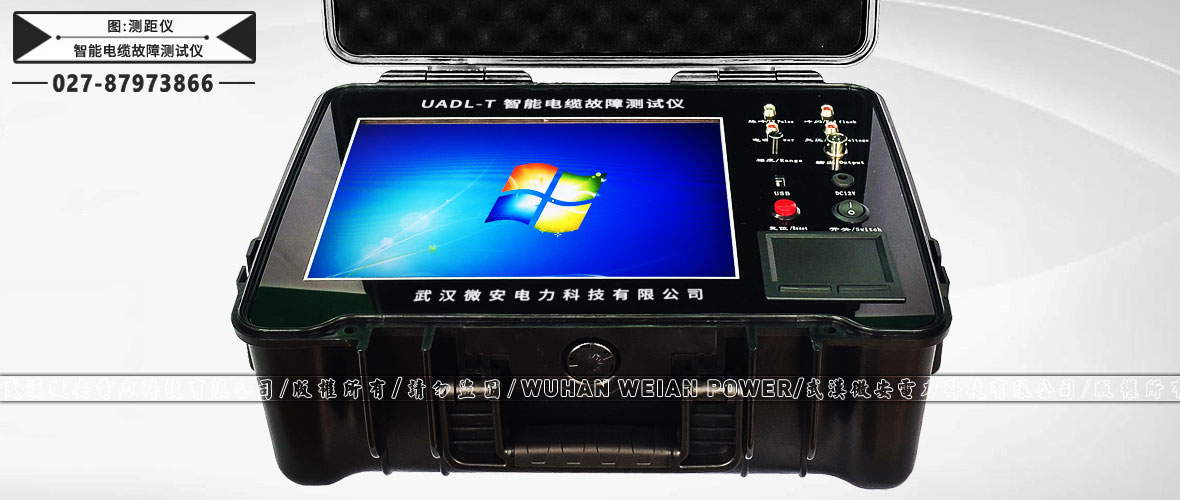

| 測距儀 | 1臺 | 試驗變壓器 | 1臺(高阻測試選配附件） |
| 路徑儀 | 1套 | 脈沖電容 | 1臺(高阻測試選配附件） |

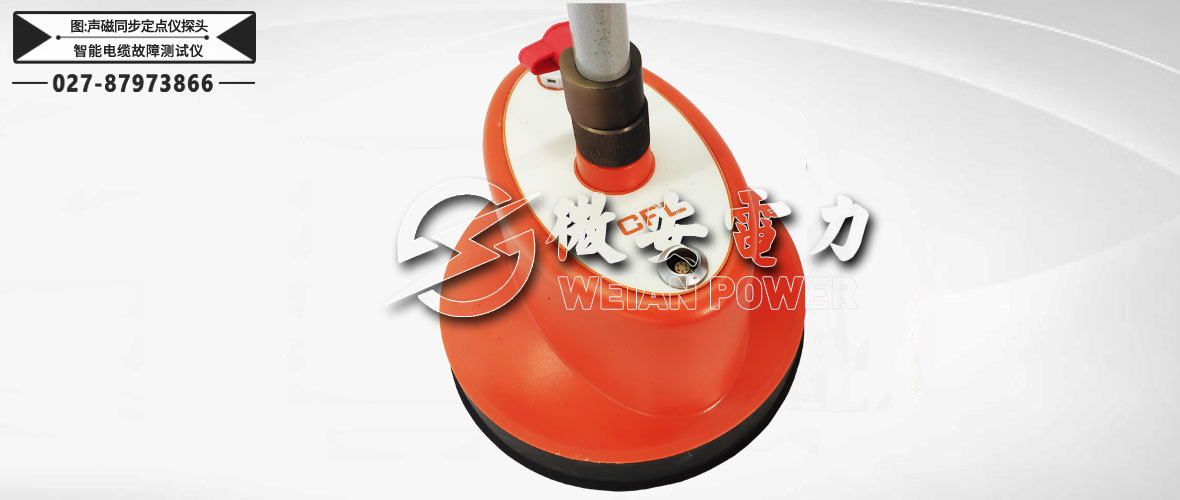

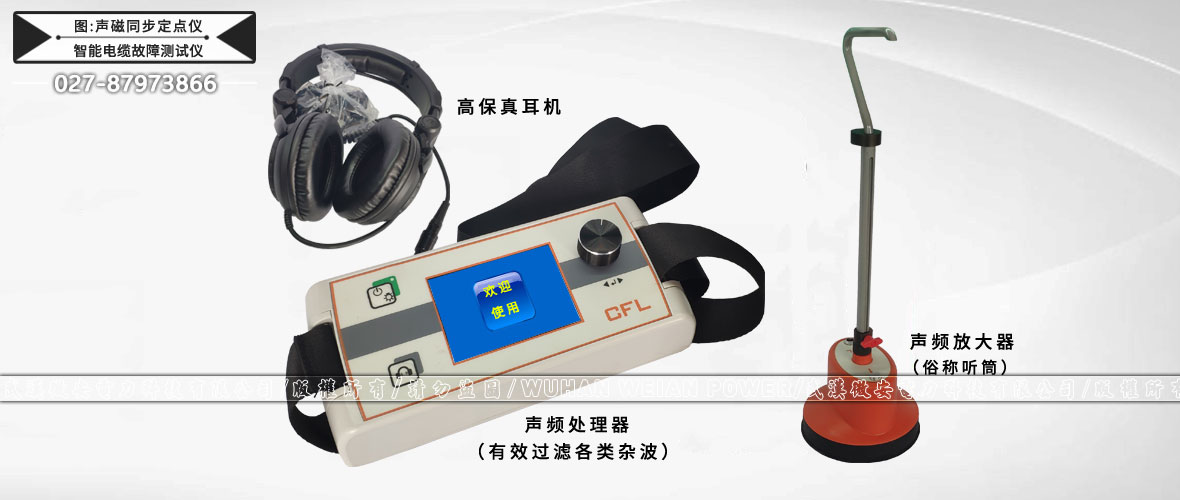

| 定點儀 | 1套 | 調壓控制箱 | 1臺(高阻測試選配附件） |
| 放電球隙 | 1個 | 放電棒 | 1臺(高阻測試選配附件） |
| 檢驗報告 | 1本 | 說明書 | 1本 |
