便攜式繼電保護測試儀簡介 ----Product introduction
UAWJ-702S便攜式繼電保護測試儀又稱三相便攜式繼電保護測試儀、便攜式繼電保護試驗儀、便攜式繼電保護校驗儀、手提式繼電保護測試儀、是國內優秀的繼電保護測試儀生產廠家微安電力參照《微機型繼電保護試驗裝置技術條件》設計的單片機型三相便攜式繼電保護測試儀，為保證設備的輕量化及外觀的美觀程度，機箱采用了專用定制的機箱，內核設計充分使用了現代先進的微電子技術和新型器件，從而誕生的一款完全新型且小型化的繼電保護測試儀，摒棄了傳統的技術方案，是繼電保護測試生產行業里的又一次革命，裸機重量?jī)H14Kg，配備了專用的航空鋁合金外機箱及高抗震泡沫，防摔防震效果極佳，保證了設備在運輸和搬運的過程中的安全性。
UAWJ-702S便攜式繼電保護測試儀在行業里也被稱為單片機繼電保護測試儀，在單機狀態下輸出精度為0.5級(受單片機顯示位數影響) ，在聯接筆記本電腦通訊后，在電腦上位機端操作輸出，輸出精度可達到0.2級，除精度優良和便攜性能以外，整機的附件也是優選線材和插針，鱷魚夾等，該便攜式繼電保護測試儀目前在國內市場具有極高的性價比。
便攜式繼電保護測試儀功能
1、具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2、單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
3、聯接電腦運行 通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
4、可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
5、7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
6、采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
7、 采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
8、裝置設有一路110V 及 220V專用可調直流電源輸出。
9、具有大型繼電保護測試儀的性能，和小型便攜式繼電保護測試儀的價位，具有很高的性能價格比。
便攜式繼電保護測試儀參數 ----Technical parameter
| 輸出精度 | 0.5級 |
| 相電流輸出（有效值） | 0～40A |
| 三并電流輸出（有效值） | 0～120A |
| 相電流長時間允許工作值 | 10A |
| 相電流最大輸出功率 | 400VA |
| 三并電流最大輸出功率 | 1000VA |
| 三并電流最大輸出時間 | 10s |
| 頻率范圍（基波） | 20～1000Hz |
| 諧波次數 | 1～20 次 |
| 輸出精度 | 0.5級 |
| 電流輸出 | 0～±10A / 每相，0～±30A / 三并 |
| 最大輸出負載電壓 | 20V |
| 輸出精度 | 0.5級 |
| 相電壓輸出（有效值） | 0～120V |
| 線電壓輸出（有效值） | 0～210V |
| 相電壓/線電壓輸出功率 | 80VA / 100VA |
| 頻率范圍（基波） | 20～1000Hz |
| 諧波次數 | 1～20次 |
| 輸出精度 | 0.5級 |
| 相電壓輸出幅值 | 0～±160V |
| 線電壓輸出幅值 | 0～±320V |
| 相電壓/線電壓輸出功率 | 70VA / 140VA |
| 開關量輸入 | 7路 | 空接點： 1～20mA，24V??? "0"：0～ +6V； "1"：+11 V～ +250V |
| 開關量輸出 | 2對 | 電位接點接入：，DC：220V／0.2A；AC：220V／0.5A |
| 時間測量 | 測量范圍：0.1ms ～ 9999s?、測量精度：0.1mS | |
| 供電電源 | AC 220V±10%，50／60Hz |
| 環境溫度 | -20℃ ～ +50℃ |
| 裸機外形尺寸及重量 | 約365×153×235mm3、15.25kg |
| 鋁合金機箱外形尺寸及重量 | 約420×234×450mm3、4.7kg |
| 標配線包重量 | 約3.25kg |
| 包裝后尺寸及重量 | 約492×325×534mm3、約24.8kg |

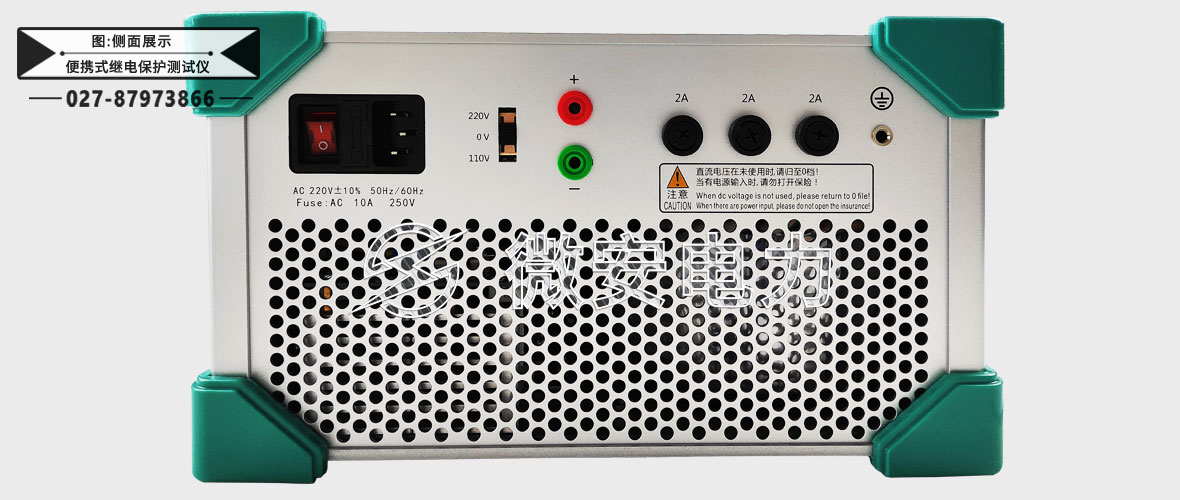

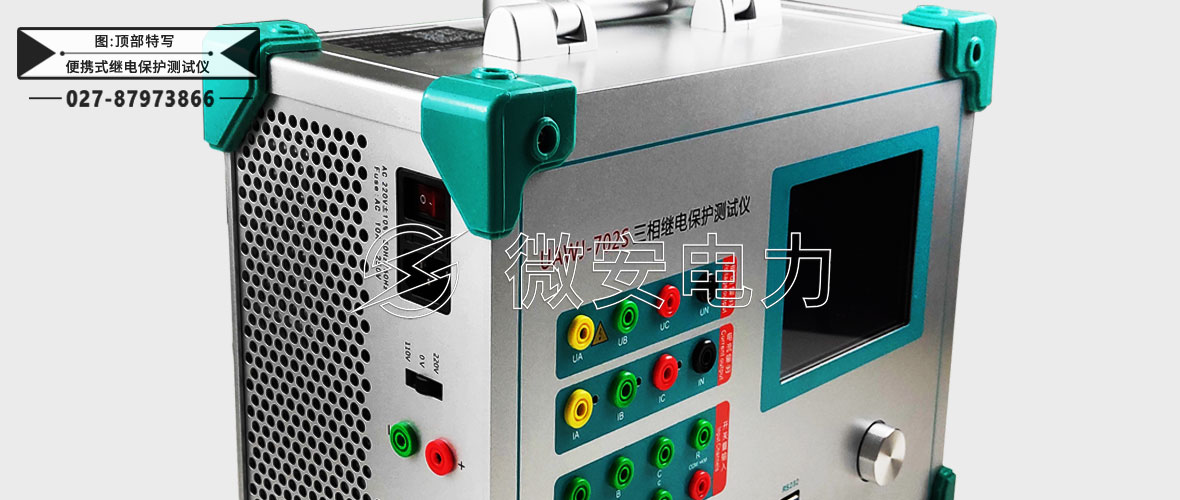

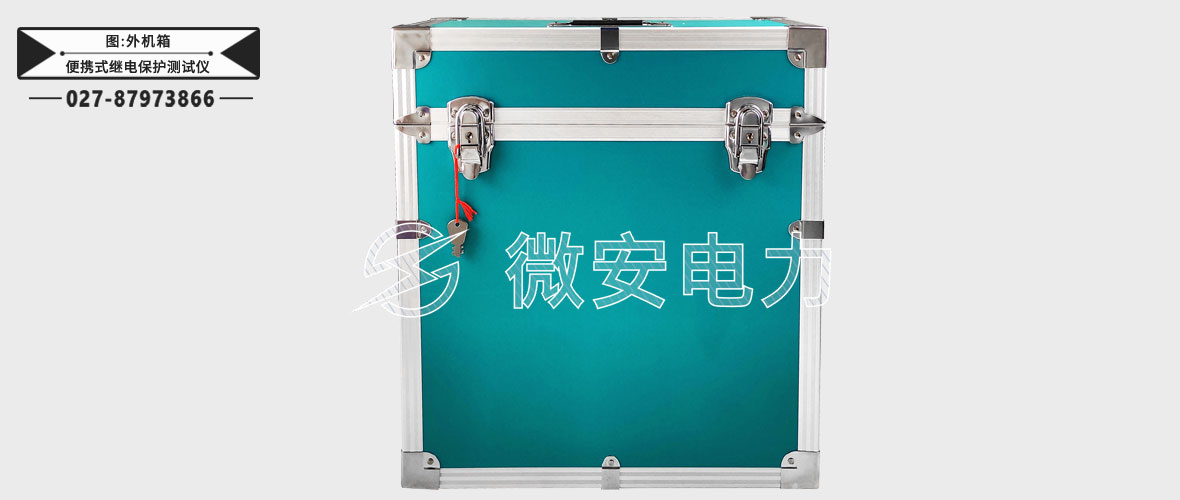

便攜式繼電保護測試儀圖片 ----Picture display
便攜式繼電保護測試儀附件配件 --------Accessories
本產品UAWJ-702S便攜式繼電保護測試儀詳細清單請以說明書或代銷合同為準
| 便攜式繼電保護測試儀 | 1臺 | 機箱 | 1個 |
| 測試線 | 1包 | 電源線 | 1根 |
| 保險管 | 3個 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |
注 ; 微安電力產品外觀以實際產品為準，技術參數和型號如有變動，恕不另行通知???
便攜式繼電保護測試儀技術應用 --------Technology application
便攜式繼電保護測試儀單機試驗功能
? 交流試驗: 各電壓電流的幅值、相位、交流頻率、均可任意調節
? 直流試驗: 各電壓電流的幅值、極性均可任意調節
? 低周試驗/同期試驗:主要用于同期試驗中頻差試驗和低周試驗
? 功率阻抗:主要用來測試電力系統中與"方向"有關的保護，例如功率方向
? 差動試驗:主要用于測試差動繼電器
? 整組試驗:主要用于模擬各種瞬時、永久性、或轉換性故障
