反時限過電流保護試驗方法
電力系統繼電保護中，線路過流常規保護具有定時限過流保護及反時限過流保護，對于高電壓等級線路的接地保護則會投入距離保護及零序過流保護，其中線路常規保護的定時限過流及反時限過流是最基本的，是繼電保護測試人員在檢修調試工作中一定會校驗到的項目，這兩者之間到底有什么區別呢？
一、過電流保護的定義
定時限過流保護：顧名思義，按照整定時間進行過電流幅值的保護，即相鄰保護的動作時間由負荷向電源方向逐級增大，每套保護的動作時間是恒定不變的，與短路電流的大小無關。
反時限過流保護：可理解為動作電流與動作時間呈反比的保護，即在同一線路不同地點時，由于短路電流不同，保護具有不同的動作時限，在靠近電源端短路電流越大，動作時間越短的保護。簡單說就是電流越大，動作時間越短。
二、反時限過電流保護的試驗接線
今天我們演示的是反時限過流保護試驗方法的實操
先準備好能正常的便攜式三相繼電保護測試儀 與 微機型線路保護裝置

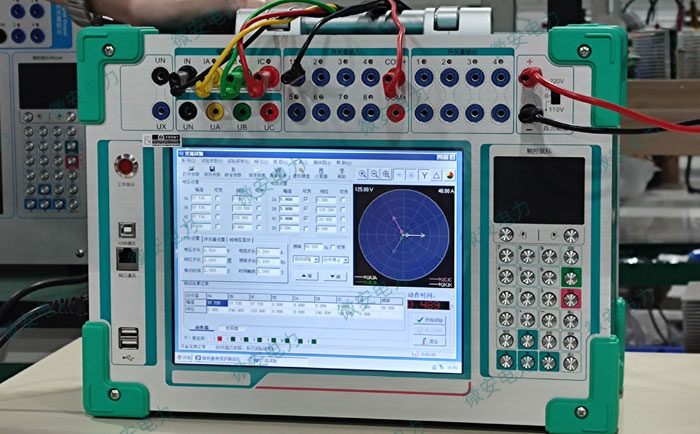

如圖1中繼電保護測試儀左上角開關量輸入（綠黃）連線接圖2中繼保裝置的跳閘端，圖1中左下角電流輸出線（黃黑）線接繼保裝置右上角的電流輸入端，圖1中中間的固定輸出110V（紅黑）電源線接圖2中繼保裝置的電源輸入。接好線后
三、反時限過電流保護試驗的參數設置

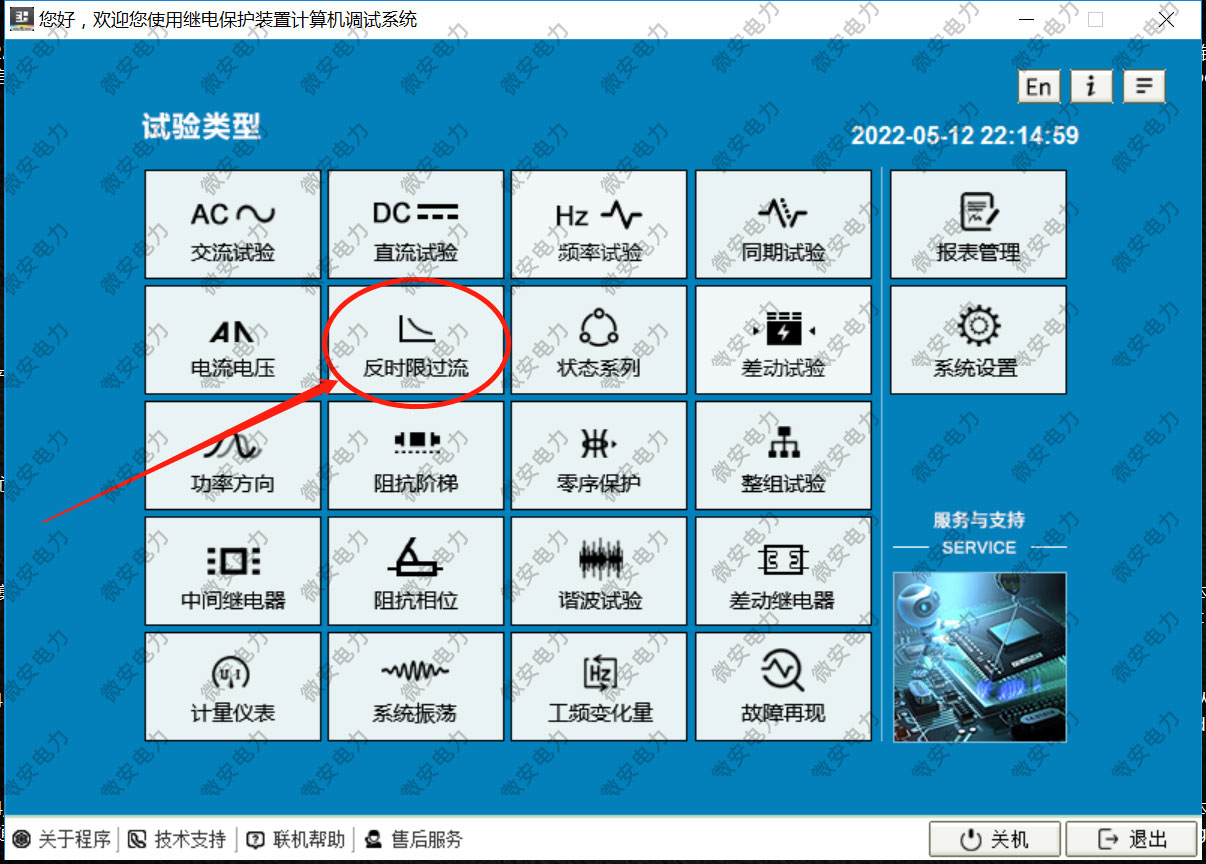

打開繼電保護測試儀電源開關以及功放開關，選擇“反時限過流”模塊，如下圖：
進入“反時限過流”試驗界面如下圖：

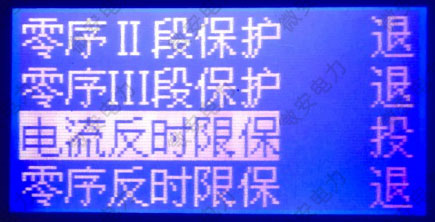

根據繼保裝置中的壓板定值如下圖5以及保護定值如下圖6，圖7，設置試驗參數

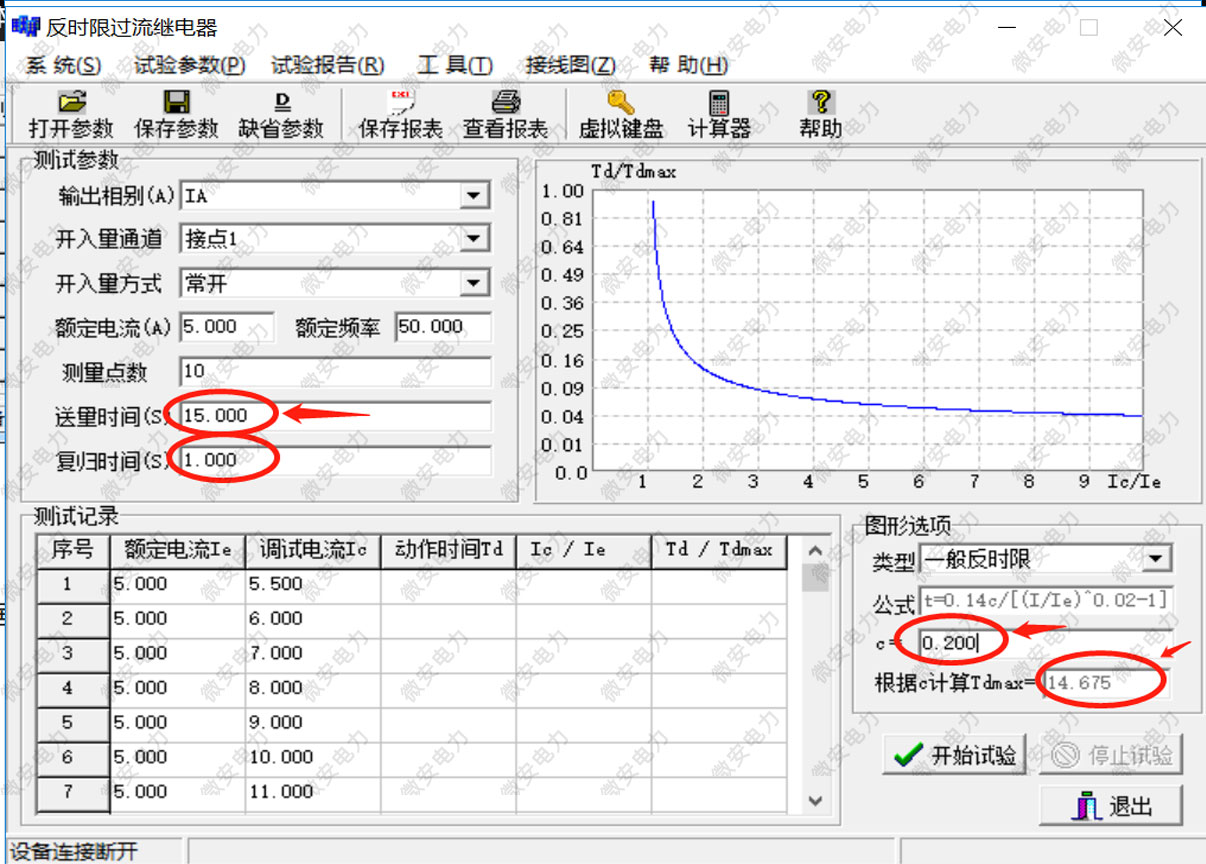

圖4中，根據接線方式，以及保護定值圖6，可在“測試參數”中設置前4項參數，第5項測試點數默認10個點，送量時間設置15s，這里需注意的是送量時間即電流輸出時間，應大于額定動作時間。而額定動作時間Tdmax=14.675s,所以送量時間應大于14.675s，故設置15s。復歸時間默認1s。
反時限根據類型，可以分為“一般反時限”，“非常反時限”以及“極端反時限”，在這里我們以“一般反時限”為例。而下面的公式是根據反時限類型而選擇的。反時限類型不同，公式也不一樣。

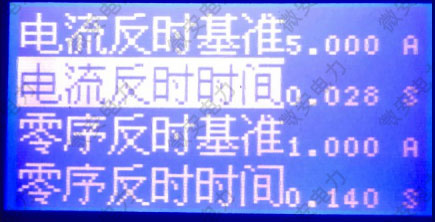

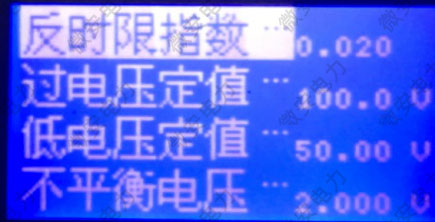

一般反時限的公式：t=0.14c/［(I/Ie)^0.02-1］，在公式中，c值為時間系數，儀器會根據時間系數得出額定動作時間Tdmax，Tdmax決定送量時間，前面也提到過，送量時間應大于額定動作時間。而時間系數c值是根據繼保裝置中的定值“電流反時時間”決定的，如圖6中電流反時時間為0.028s，那么反時系數=電流反時時間/0.14即0.028/0.14=0.2。而反時限指數0.02是“一般反時限”的反時限指數，也是定值。如圖7。

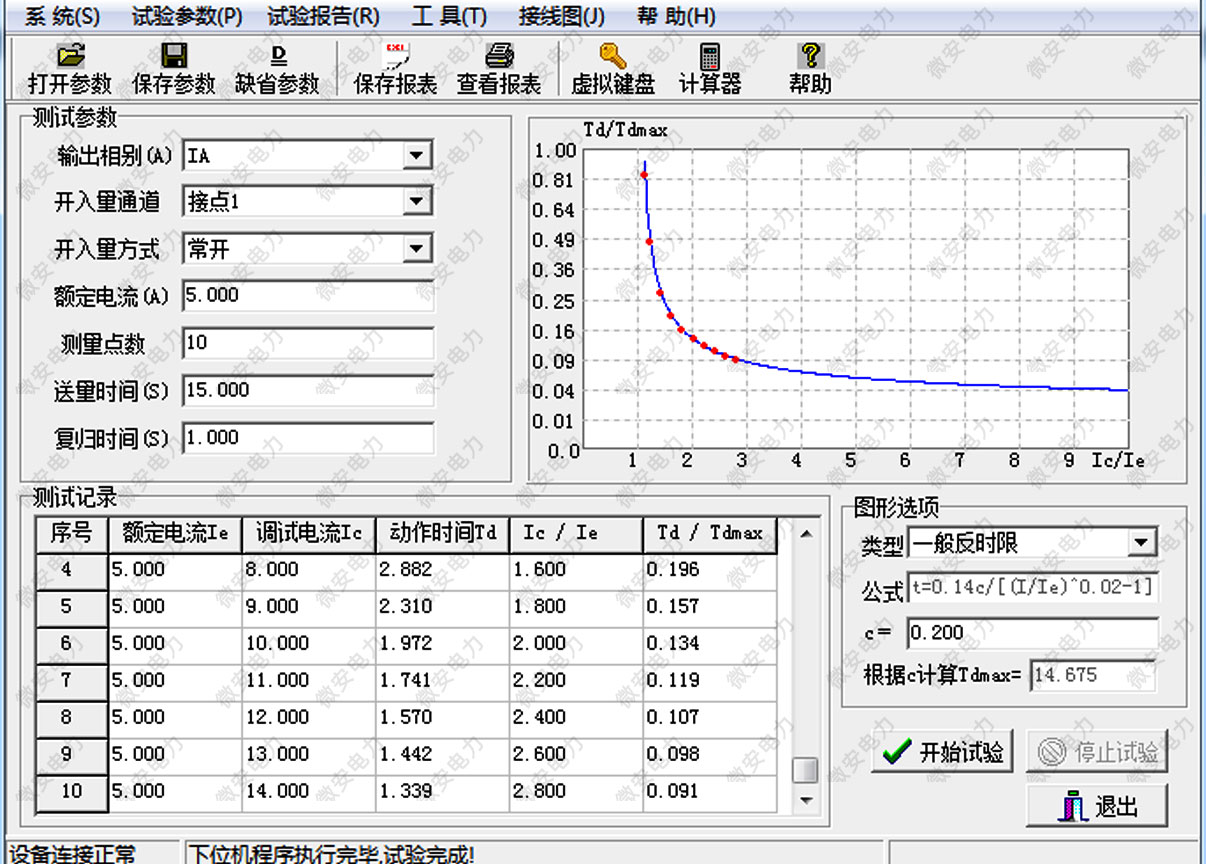

設置完以后，只需點擊繼電保護測試儀中開始試驗即可。儀器自動進入測試狀態，測試完成后，儀器會得出動作值，如下圖8中所示：
圖8中的“測試記錄”中，可以看出來，在額定電流5A時，我們給繼保裝置輸入的電流越大，動作時間就越短。測試點數的10個電均落在一般反時限繪制的曲線上。滿足反時限中電流與動作時間成反比的關系。
試驗到此完成。
