變壓器變比組別測試儀簡介 ----Product introduction
UABC-TA 多功能變壓器變比組別測試儀是我公司推出的第二代專業變壓器變比組別測試設備，可用于電力系統的三相變壓器、單相變壓器、PT電壓互感器、CT電流互感器、Z型變壓器變比、組別、極性測試。儀器保護完善，過載時會自動提示輸出短路保護，在測試具有多個分接檔位的變壓器時，只需設置一次參數，在測試各個分接位時都可以自動計算出該分接位的變比誤差值以及該分接位的具體位置，不必再做數據改動。儀器采用了大屏幕液晶顯示，全中文菜單及漢字打印輸出，人機界面友好，功能完善，操作方便，是電力系統、變壓器生產廠家和鐵路電氣系統進行變壓器變比、組別、極性測試的理想儀器。
主要特點
1、全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此測試速度快、精度高。
2、三相變壓器、單相變壓器、PT、Z型變壓器變比、組別、極性測試功能。
3、具有盲測功能，即在不知道高、低壓聯結方式時進行變比、組別測試。
4、CT變比極性測試功能。
5、單相測試時具有角差測試功能。
6、分接檔位最高可測試到197檔。
7、測試量程寬，最高可達10000。
8、高低壓反接保護功能。
9、輸出短路保護功能。
10、本機可存儲測試數據500條，U盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
11、面板式熱敏打印機，可現場快速打印試驗結果。
12、體積小、重量輕，方便攜帶使用。
變壓器變比組別測試儀參數 ----Technical parameter
| 型號 | UABC-TA | |
| 測試用途 | 變壓器變比、組別、極性、以及角度測量。 | |
| 工作電源 | 輸入電壓 | 185Vac～250Vac |
| 允許輸入電壓 | 85Vac～264Vac | |
| 頻率 | 50/60Hz | |
| 允許頻率 | 45Hz～65Hz | |
| 輸入功率 | 40VA | |
| 接頭 | 標準交流插口60320 | |
| 輸出范圍 | 20V檔位 | 電壓0～20V；電流0～10A |
| 50V檔位 | 電壓0～50V；電流0～5A | |
| 測量范圍 | 變比測試范圍 | 0.5～10000 |
| 組別測試范圍 | 1～12 | |
| 角差測試范圍 | 0°～360° | |
| 測試精度 | 變比測試精度 |
±0.1%(0.5～1000) ±0.2%(1001～2000) ±0.3%(2001～4000) ±0.5%(4001～10000) |
| 角差測試精度 | 30' | |
| 環境條件 | 運行溫度 | -10℃～+50℃ |
| 存儲溫度 | -25℃～+70℃ | |
| 濕度 | 相對濕度：5%～95%，不結露 | |
| 物理特性 | 尺寸 | 360×220×150mm3 |
| 重量 | ≈5kg(不包括附件) | |
變壓器變比組別測試儀圖片 ----Picture display

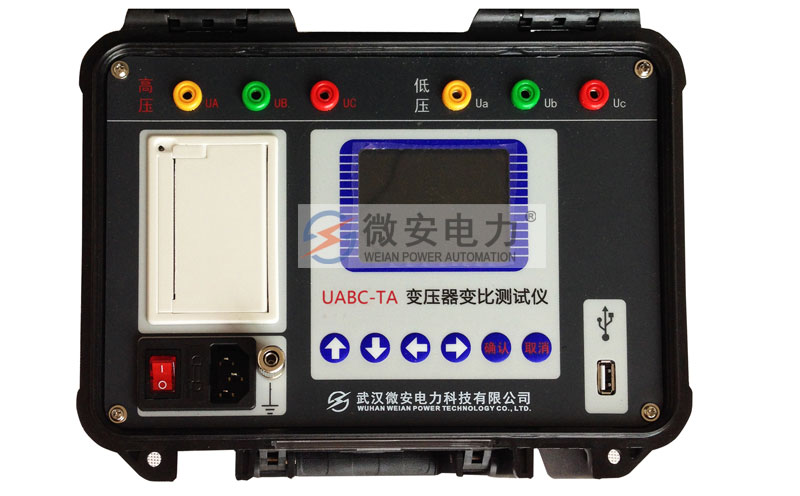

變壓器變比組別測試儀-面板

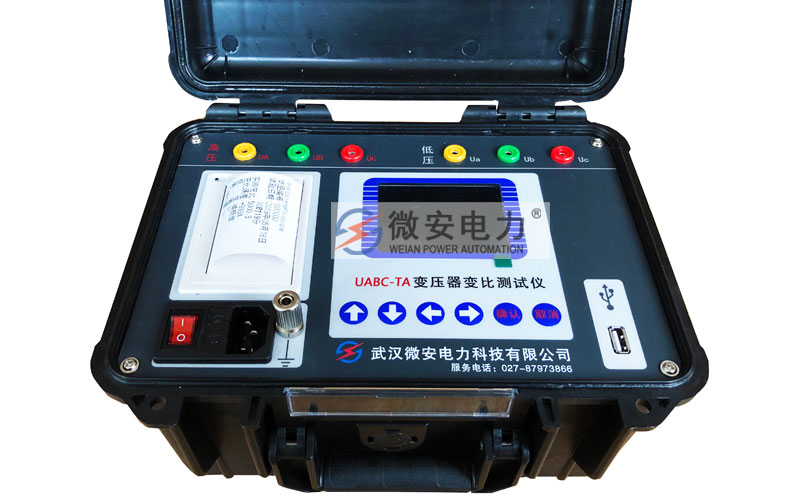

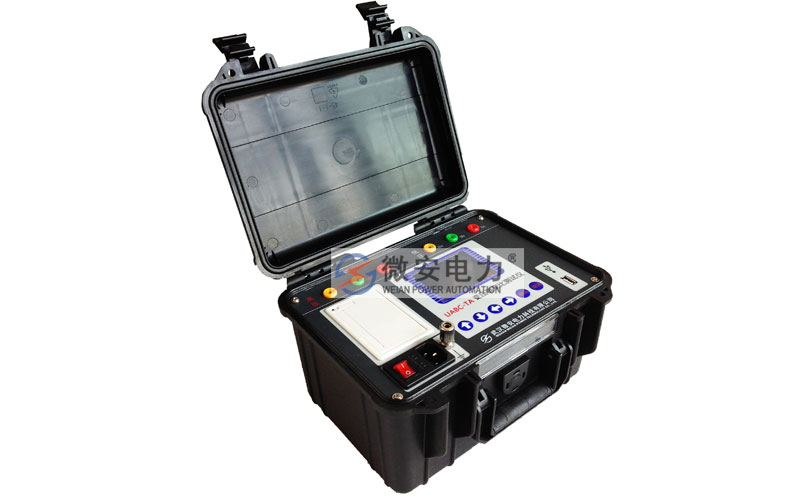

變壓器變比組別測試儀-正面
變壓器變比組別測試儀-左側
變壓器變比組別測試儀-右側

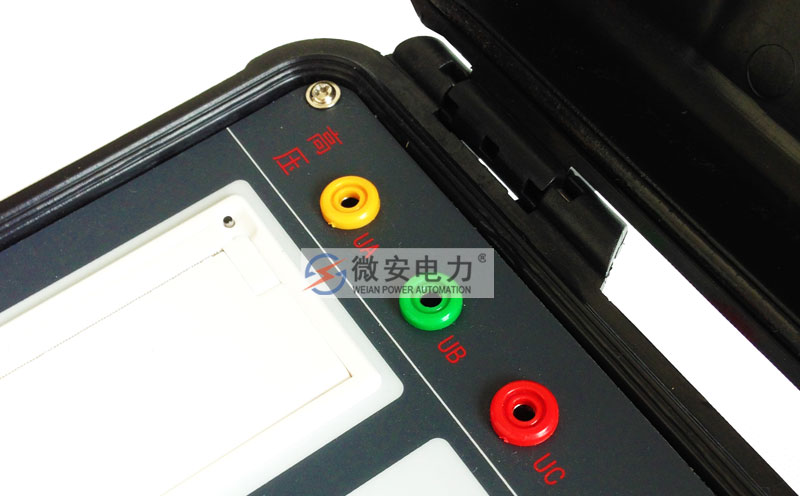

變壓器變比組別測試儀-高壓接線端子
變壓器變比組別測試儀-低壓接線端子
變壓器變比組別測試儀-接地/電源

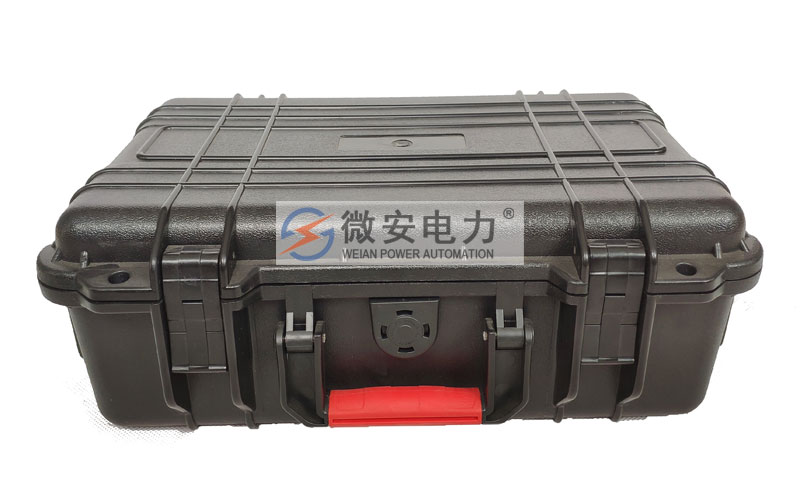

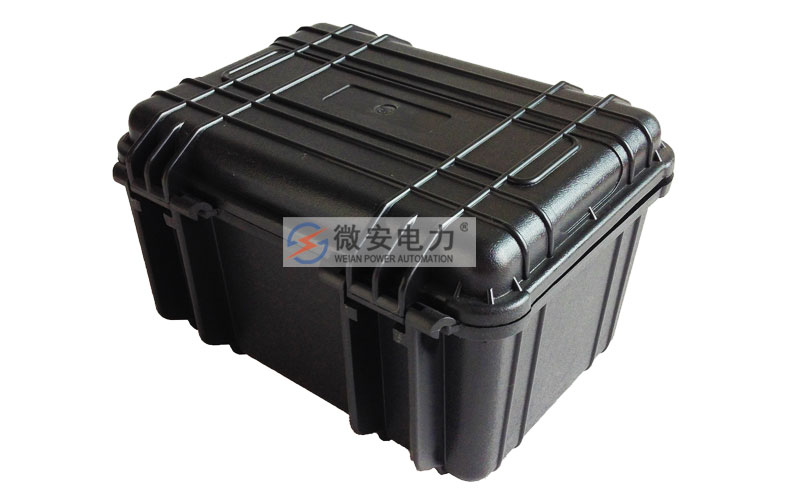

變壓器變比組別測試儀-機箱
變壓器變比組別測試儀附件配件 --------Accessories
本產品UABC-TA變壓器變比組別測試儀詳細清單請以說明書或代銷合同為準
| UABC-TA變壓器變比組別測試儀 | 1臺 | 安全接地保護線 | 1根 |
| 打印紙、保險管 | 若干 | 變比測試線夾 | 1套（紅黑各一把） |
| 電源線 | 1根 | 檢驗報告 | 1本 |
| 說明書 | 1本 | 合格證 | 1張 |

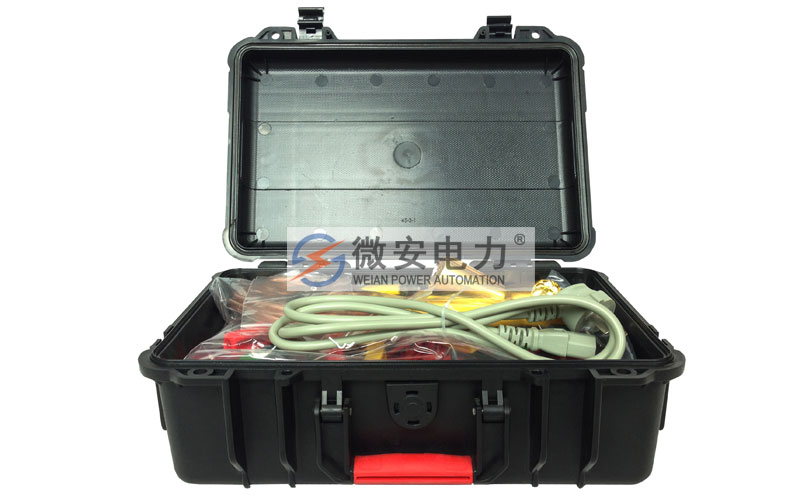

變壓器變比組別測試儀-附件箱（全）

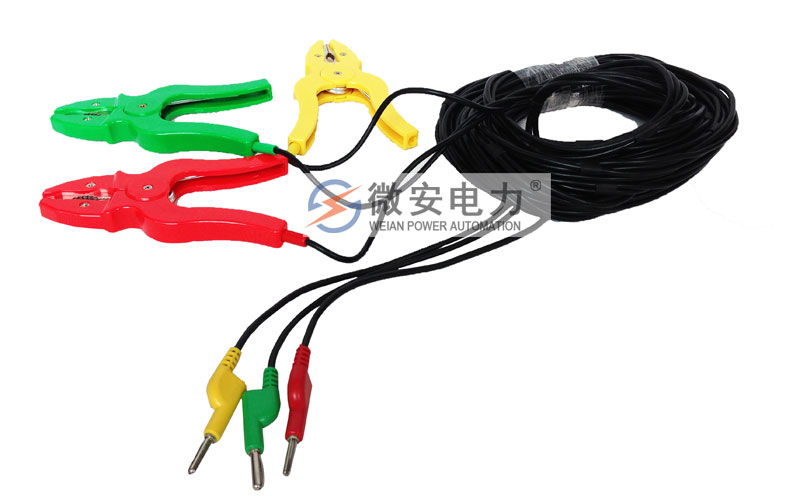

變壓器變比組別測試儀-測試夾黑

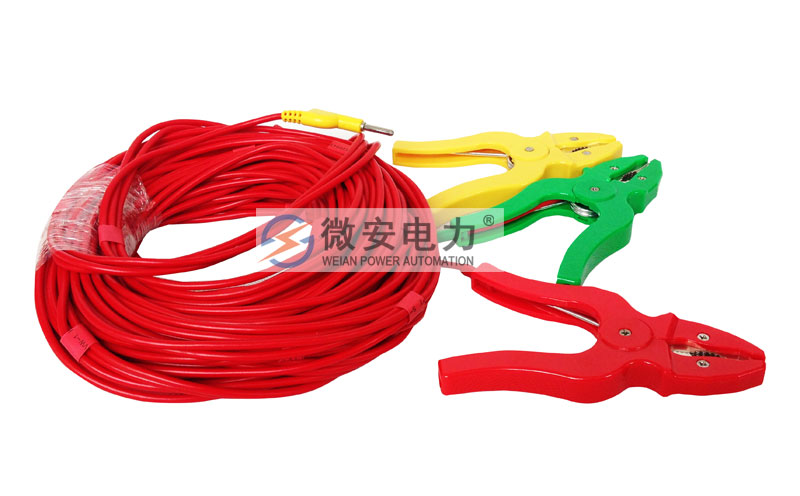

壓器變比組別測試儀-測試夾紅

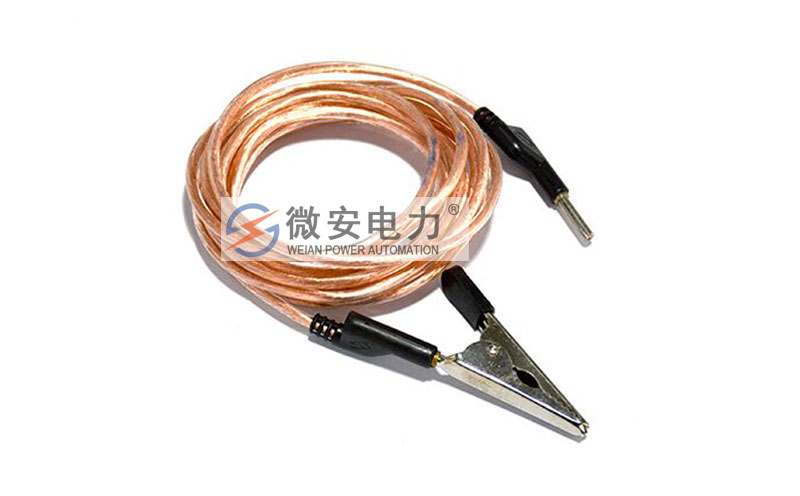

壓器變比組別測試儀-接地線

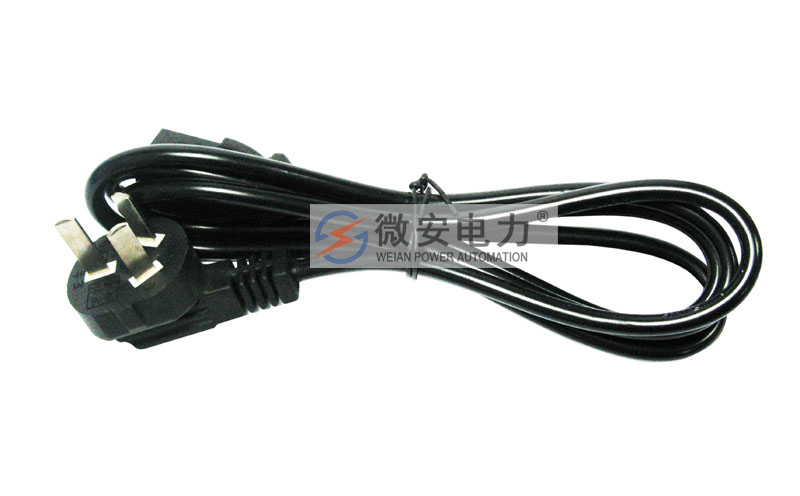

變壓器變比組別測試儀-電源線

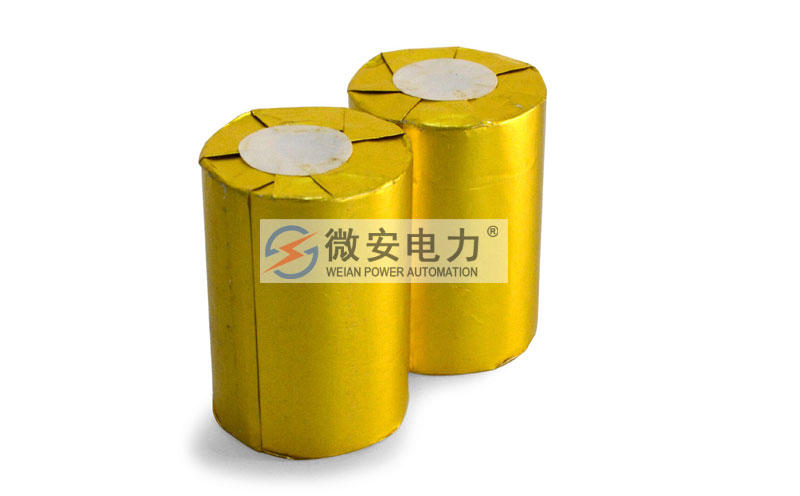

變壓器變比組別測試儀-打印紙
壓器變比組別測試儀-保險管
壓器變比組別測試儀-附件箱
