如何測量配電變壓器的實際容量

在對變壓器的實際容量測試以前，我們首先弄明白什么是變壓器的容量,變壓器的容量，簡單地說就是變壓器帶負載的能力，也就是變壓器的視在功率，單位是KVA。 其包含變壓器的有功功率、無功功率、以及自身損耗都在里面

變壓器容量及損耗特性測試儀是專用于配電電力變壓器容量測量、變壓器空載及短路損耗測量的儀器，并具有諧波分析功能，方便對現場電網質量的分析。該儀器電路設計精巧，思路獨特，儀器內部采用先進的六路同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。同時儀器測量引入了必要的校正（如：電壓校正、電流校正、溫度校正、頻率校正），從而使其性能優越，功能強大，體積小，重量輕，操作簡單方便，數據準確可靠，可完全取代傳統儀表的測試方法，可顯示并記錄用戶關心的所有測量數據，可作為現場高精度交流指示儀表使用。儀器使用大容量鋰電池供電，以保證儀器的超長使用時間，大大提高工作效率，減輕勞動強度。

變壓器容量測試的實際接線

1、將三相調壓器的"UA"、"UB"、"UC" 分別接入儀器的電流輸入端子"入IA"、"入IB"、"入IC"

2、將變壓器容量及損耗特性測試儀的電流輸出端子"出IA"、"出IB"、"出IC"及電壓端子"UA"、"UB"、"UC"分別接到變壓器的高壓側

3、變壓器的低壓側要可靠短路,可使用儀器配備的專用短接線短接

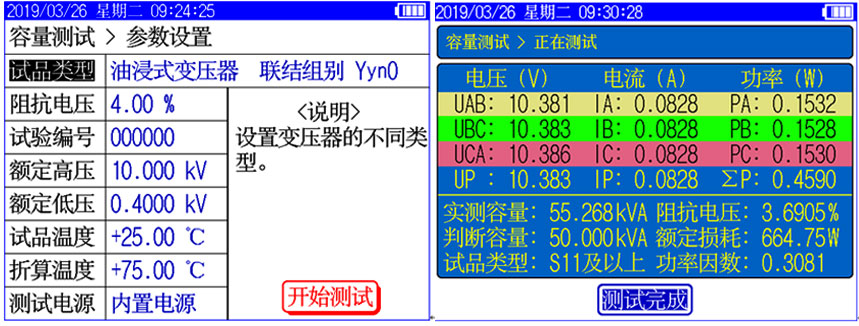

變壓器容量測試參數設置要求：

依據JB/T501-2008中14.1規定，在進行負載測試時，施加電流達到額定電流的50%以上即可，因此儀器按額定電流的50%做為參考值，試驗時，還應保證外加試驗電源的頻率在50HZ±5%范圍內。所以在為了保證試驗的順利完成，必須在試驗前確定試驗電源的容量，選擇合適的額三相調壓器。

以上介紹的變壓器容量測試方法，對銘牌丟失及用戶私自修改銘牌的變壓器，均可以準確無誤的測試變壓器的實際容量 ,如有意向了解在以上測試過程中使用到的武漢微安電力生產的UARS-B變壓器容量及損耗特性測試儀,歡迎致電武漢微安電力
