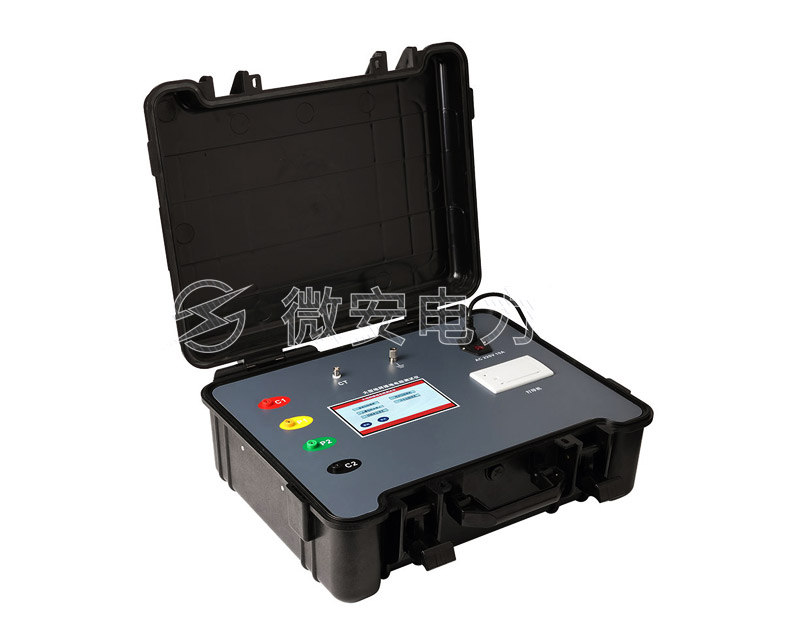

大型地網接地電阻測試儀選型詳解

大型地網接地電阻測試儀在電力試驗中應用廣泛，也是武漢微安電力的主打電力試驗設備之一，下面就大型地網接地電阻測試儀的幾個重要知識點，詳細講解大地網接地電阻測試儀，方便大家選型。

一、設備用途

測量接地電阻的儀器有很多，不同的試驗環境及要求，需要選用不同的電阻測試儀。大型地網接地電阻測試儀可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，并且適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。

二、功能特點

相較于其他的接地電阻表，大地網的價格比其他設備要高出好幾倍。同樣是測量接地電阻，為什么價格會有如此之大的差距，下面幾個特點，大概就能說明問題。

1.測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。

2.抗干擾能力強。本儀器采用異頻法測。

3.精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。

4.功能強大。可測量電流樁，電壓樁，接地電阻，（可選配選頻表測量跨步電壓，接觸電壓）。

三、重點參數

技術參數往往是接地電阻測試儀選型看重的一項指標，大型地網接地電阻測試儀的技術參數如下：

1.阻抗測量范圍：0Ω～200Ω

2.分辨率：0.001Ω

3.測量誤差：±（讀數×2％+0.005Ω）

4.抗工頻50Hz 電壓干擾能力：10V

5.測試電流波形：正弦波

6.測試電流頻率：45Hz、55Hz 雙頻

7.最大輸出電流：3A或5A

8.最大輸出電壓：400V

四、附件清單

大型地網接地電阻測試儀的附件一般涵蓋了如下：電源線 /接地樁 /選頻表 /（選配） 使用說明書 /產品合格證/保修卡/產品出廠試驗報告。

關于地網測量線。如果為客戶配測量線，一定要清楚兩件事：
第一，測試地網的大小，一定要清楚。如果不清楚，測量線可能會不滿足測量要求。
第二，大型地網接地電阻測試儀廠家生產的測量線一般只是100米或200米一盤，如果客戶要的線比較長，需要跟大型地網接地電阻測試儀廠家提前報備這一情況 ，并了解定制工期。

武漢微安電力是一家專業的大型地網接地電阻測試儀廠家，其生產的大型地網接地電阻測試儀，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
