變頻串聯諧振現場操作流程-諧振點查找和升壓

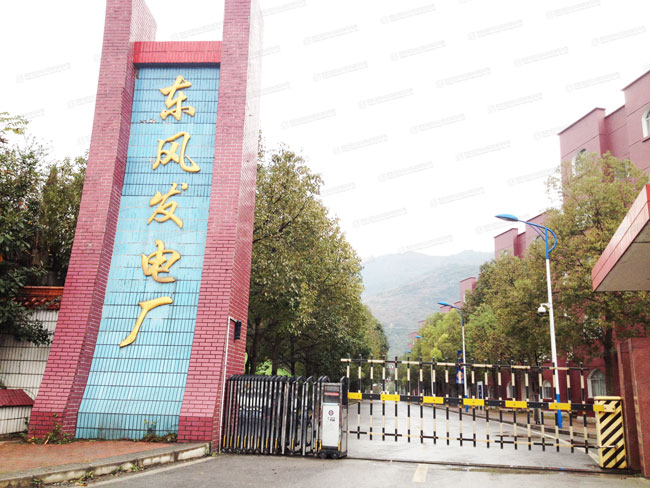

此次，微安電力售后服務的客戶是貴州東風電廠，客戶購買的是一套UAXZ串聯諧振裝置420KVA/ 35KV 。東風電廠是一座依山傍河而建的中型水電廠，位于貴州省清鎮市鴨池河鎮，隸屬于中國華電集團的東風電廠。

微安電力售后部在接到為客戶現場服務的通知以后，立即出發，當日抵達客戶現場，在跟客戶崔工短暫溝通以后，確立了這一次現場服務的目的，主要是培訓串聯諧振裝置的使用操作方法，以及串聯諧振裝置一些現場的注意事項。

一大早上，微安電力員工就直接開始了這次培訓！

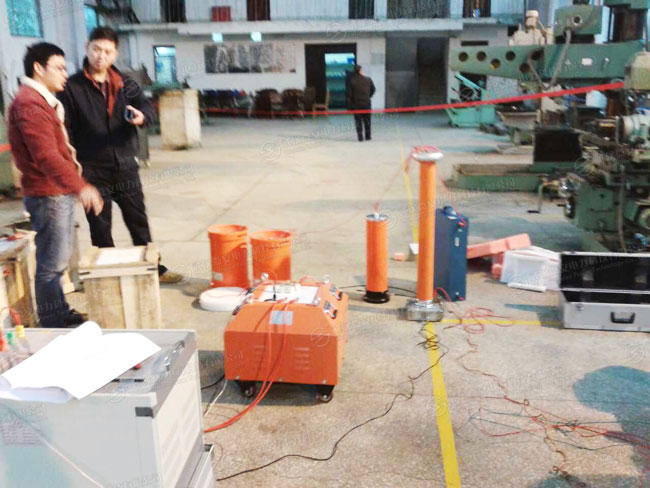

第一步，微安電力向客戶介紹了串聯諧振裝置的主體。串聯諧振裝置是由變頻電源、激勵變壓器、電抗器以及電容分壓器四個部分構成。

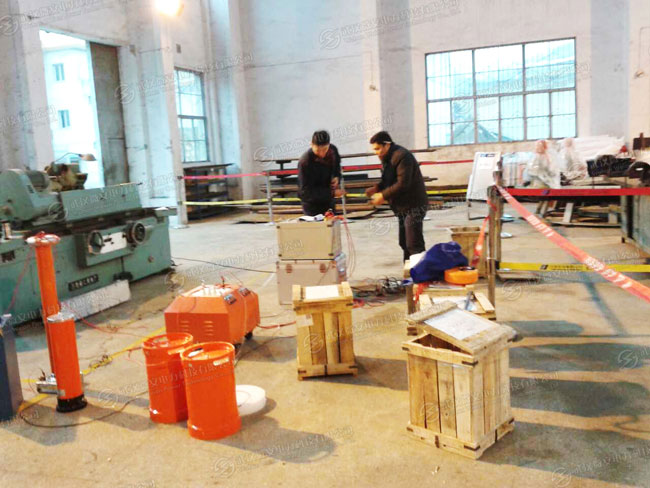

第二步，微安電力員工向崔工一一演示了串聯諧振裝置四個部分之間的接線。

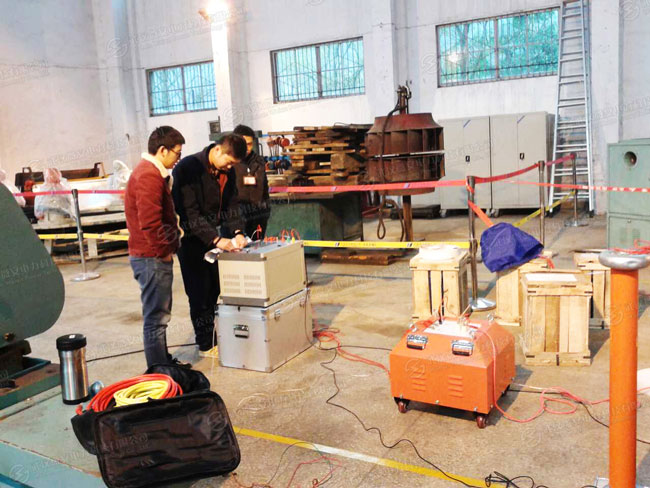

第三步，在客戶理解串聯諧振裝置的接線以后，接著開始培訓講解串聯諧振裝置變頻源設置。在串聯諧振裝置變頻源的自動試驗和手動試驗中，依次詳細講解培訓了串聯諧振裝置的調頻、升壓、過壓保護、閃絡保護、過流保護、低壓電壓等等。

第四步，變頻串聯諧振裝置設置完成以后， 我們開始了串聯諧振裝置升壓試驗。

首先，介紹了如何快速尋找到串聯諧振試驗諧振點。在尋找串聯諧振的諧振點過程中，繼而對串聯諧振的變頻源出現的調頻波形進行了介紹，可以通過波形確立大致的諧振點范圍，然后重新設置減小調節頻率的范圍，以便更快尋找到諧振點，縮短試驗時間。

接下來的整個串聯諧振耐壓裝置的升壓過程很順利，在升壓過程中，微安電力員工告訴崔工，強調在串聯諧振裝置的試驗過程中，多關注一下低壓電流和低壓電壓，低壓電壓到了220V時，高壓部分還是無法到指定電壓的時候， 就是現場電源無法滿足要求，一定要更換成380V的電源。

串聯諧振現場試驗的電抗器單節為70KVA / 35KV ，單節的額定電流為2A ，電容量大的被試品需要的試驗電流較大， 電抗器的組合一定要大于被試品所需要的高壓試驗電流。另外，關于被試品的需要電流的計算，跟崔工也進行了深入的交流。

一整天的串聯諧振培訓工作進入尾聲，客戶崔工在微安電力的講解培訓下，不斷自我反復摸索和操作，最終深入掌握了這套串聯諧振裝置的使用方法。崔工高度贊揚了微安電力這一套串聯諧振裝置的簡便性，微安電力這一次的現場服務工作也取得圓滿的完成！

天色漸晚，串聯諧振的培訓工作圓滿結束，微安電力員工向客戶辭行，前往了下一個我們使用我微安電力試驗設備的地方，繼續展現我們微安電力優質的售后服務。
